Installation de l’adaptateur PCIe

Suivez les instructions de cette section pour installer l’adaptateur PCIe.

À propos de cette tâche

Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes.
  • S002
    disconnect all power
    ATTENTION
    Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Utilisez la documentation fournie avec l’adaptateur PCIe et suivez les instructions qu’elle contient en plus des instructions de cette section.

  • Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.

Remarque

Selon le type spécifique, il est possible que votre adaptateur PCIe et les composants de votre kit d’extension diffèrent de l’illustration présentée dans cette section.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si l’adaptateur PCIe à installer est d’un type différent, assurez-vous que la grille de support est retirée de l’adaptateur PCIe (facultatif). Pour plus d’informations, voir Retrait de la grille de support.
  2. Le système prend uniquement en charge un support compact. Installez le support compact dans l’adaptateur PCIe.
  3. Installez un adaptateur PCIe.
    1. Insérez l’adaptateur PCIe dans la carte mezzanine PCIe.
    2. Serrez la vis pour fixer l’adaptateur PCIe à la carte mezzanine PCIe.

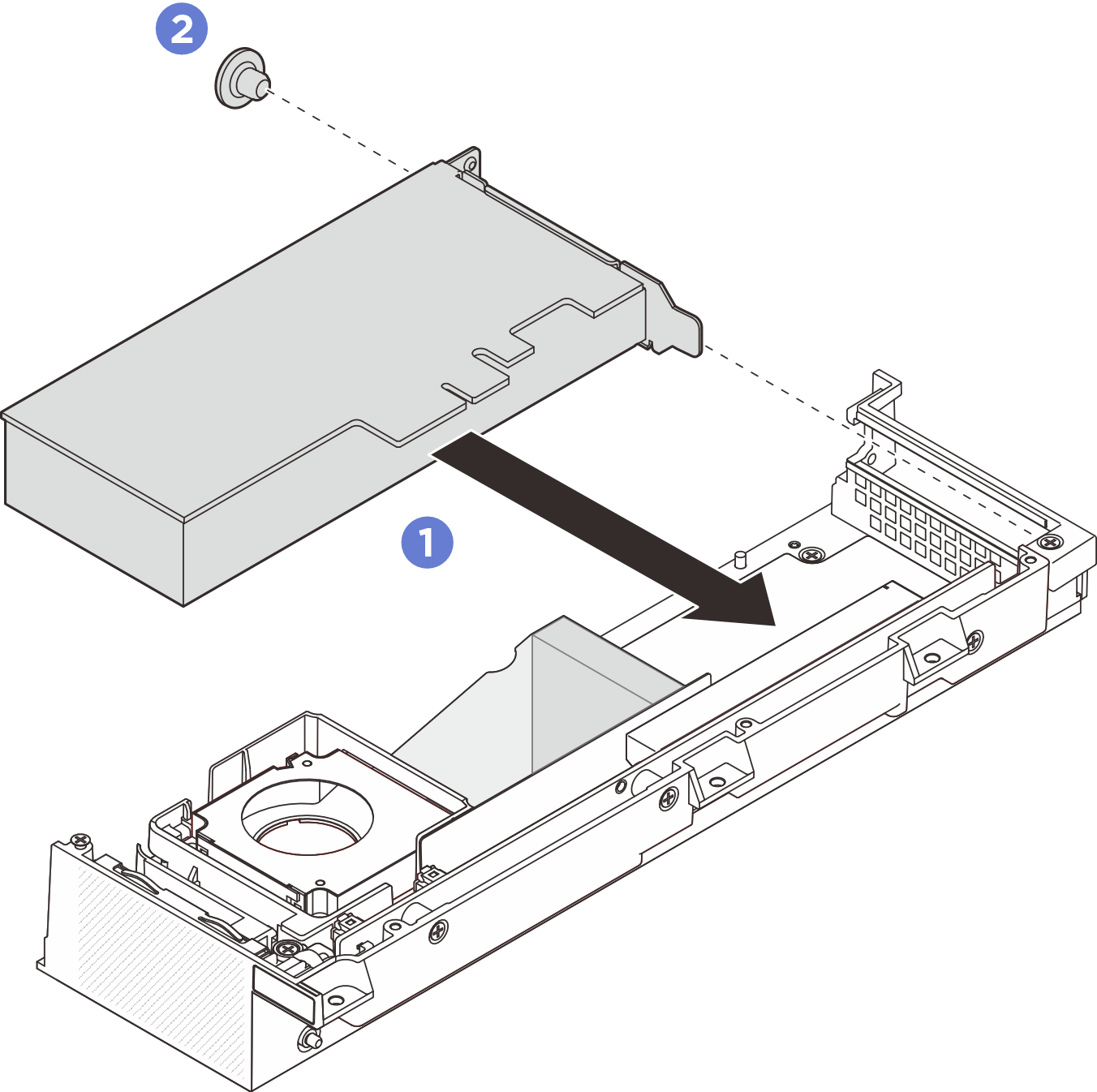

      Figure 1. Installation d’un adaptateur PCIe

Après avoir terminé

  1. Installez la grille de support (facultatif). Voir Installation de la grille de support.
  2. Installez le carter supérieur d’extension. Voir Installation du carter supérieur d’extension.
  3. Installez le kit d’extension sur le nœud. Voir Installation du kit d’extension.
  4. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
