安装 PCIe 适配器

按照本节中的说明安装 PCIe 适配器。

关于本任务

为避免潜在的危险，请阅读并遵守以下安全声明。
  • S002
    disconnect all power
    警告
    设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 除了本节中的说明外，还应参考 PCIe 适配器附带的所有文档，并按照其中的说明进行操作。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

注

根据具体类型的不同，您的 PCIe 适配器和扩展套件组件可能与本节中的插图有所不同。

过程

  1. 为本任务做好准备。
    1. （可选）如果要安装的 PCIe 适配器类型不同，请确保从 PCIe 适配器上卸下支撑罩。请参阅卸下支撑罩。
  2. 系统仅支持半高型支架。将半高型支架安装到 PCIe 适配器上。
  3. 安装 PCIe 适配器。
    1. 将 PCIe 适配器插入到 PCIe 转接卡中。
    2. 拧紧螺钉将 PCIe 适配器固定到 PCIe 转接卡。

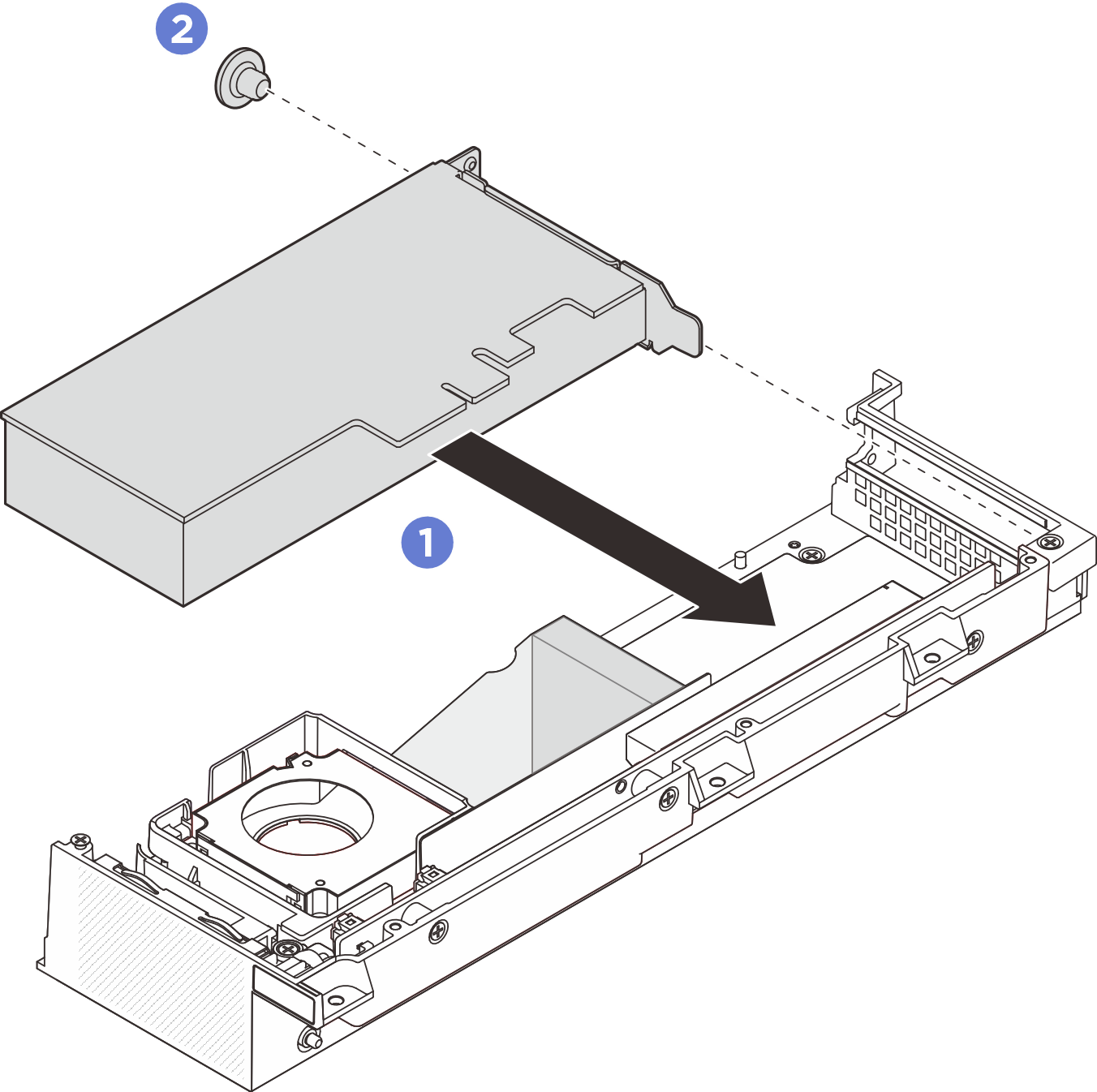

      图 1. 安装 PCIe 适配器

完成之后

  1. （可选）安装支撑罩。请参阅安装支撑罩。
  2. 安装扩展套件顶盖。请参阅安装扩展套件顶盖。
  3. 将扩展套件安装到节点中。请参阅安装扩展套件。
  4. 完成部件更换。请参阅完成部件更换。
