安装支撑罩

按照本节中的说明安装支撑罩。

关于本任务

注意

过程

安装支撑罩。
  1. 倾斜支撑罩，将其边缘与 PCIe 适配器边缘对齐。
  2. 将支撑罩向 PCIe 适配器方向推动，直至支撑罩上的定位销插入扩展套件上对应的孔位。
    注
    根据配置不同，定位销插入的孔位可能有所差异。请确保将支撑罩推动至紧贴 PCIe 适配器边缘。

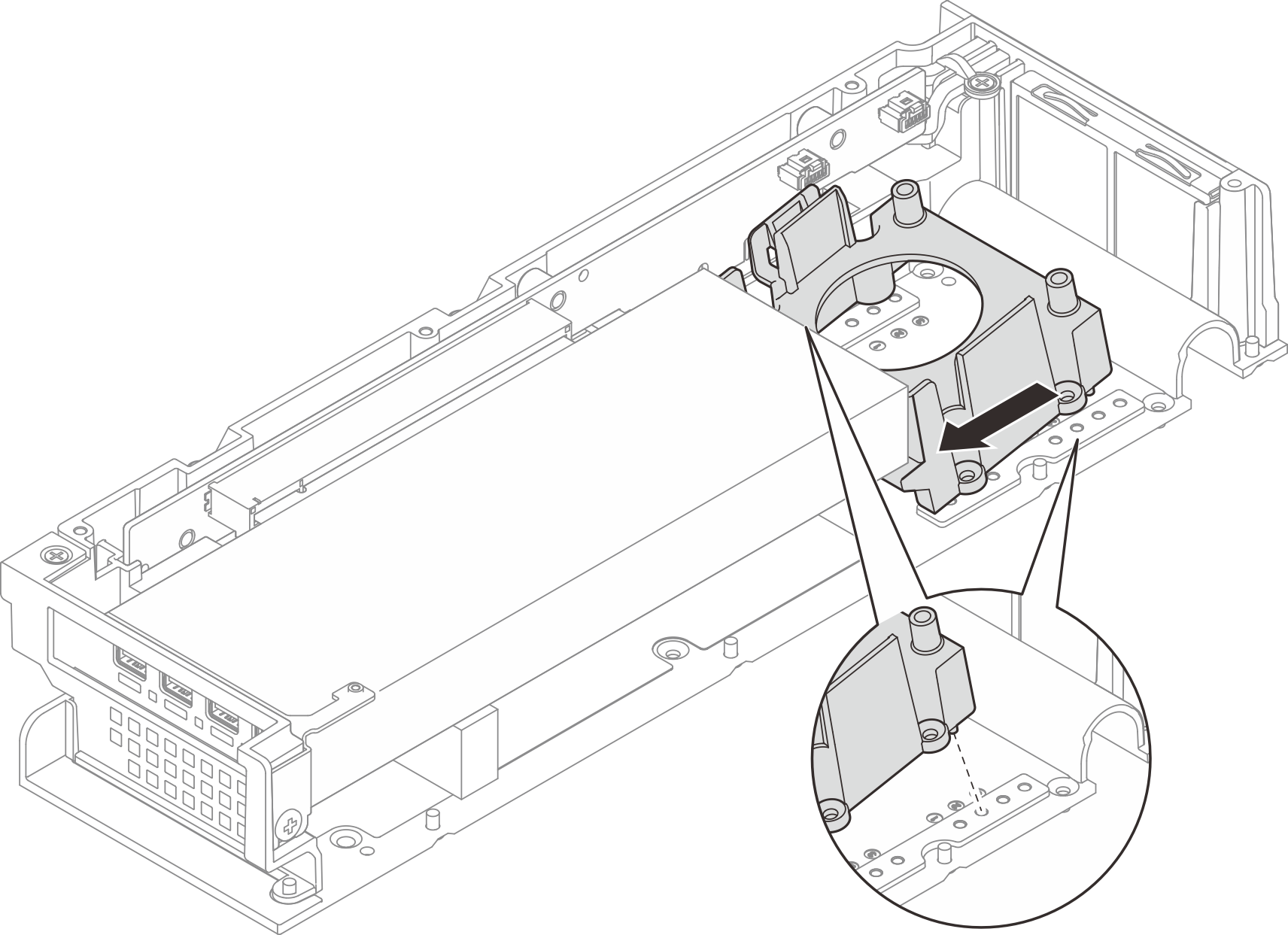

    图 1. 安装支撑罩

  3. 拧紧四颗螺钉，确保支撑罩完全固定到位。

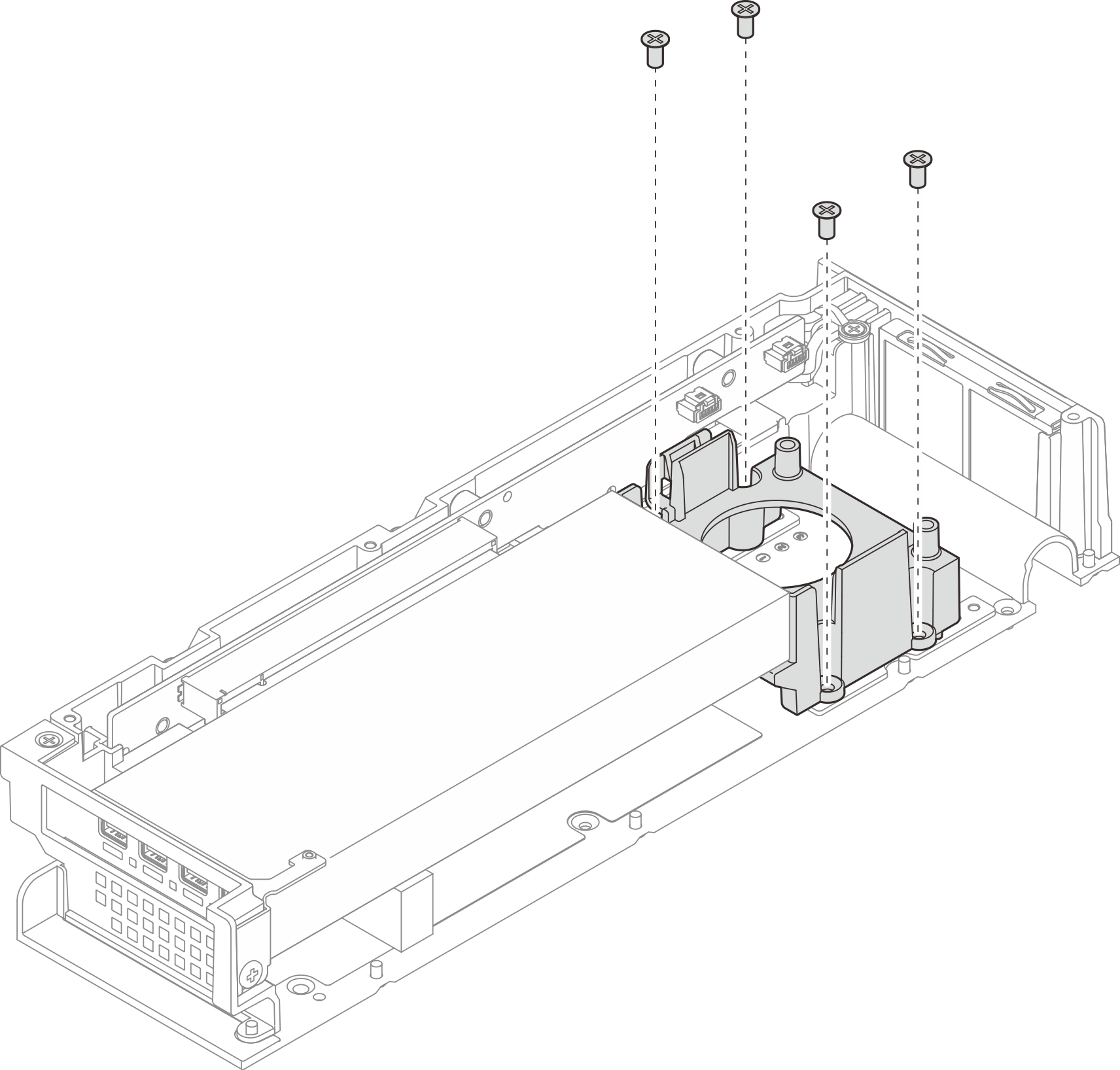

    图 2. 安装支撑罩

完成之后

  1. 安装扩展套件顶盖。请参阅安装扩展套件顶盖。
  2. 将扩展套件安装到节点中。请参阅安装扩展套件。
  3. 完成部件更换。请参阅完成部件更换。
