Installazione del deflettore di supporto

Seguire le istruzioni riportate in questa sezione per installare il deflettore di supporto.

Informazioni su questa attività

Attenzione

Procedura

Installare il deflettore di supporto.
  1. Inclinare il deflettore di supporto e allinearlo al bordo dell'adattatore PCIe.
  2. Spingere il deflettore di supporto verso l'adattatore PCIe finché i piedini sul deflettore non risultano inseriti nei fori corrispondenti sul kit di espansione.
    Nota
    A seconda della configurazione, la posizione dei fori dei piedini potrebbe essere diversa. Assicurarsi di spingere il deflettore di supporto verso l'adattatore PCIe finché non tocca il relativo bordo.

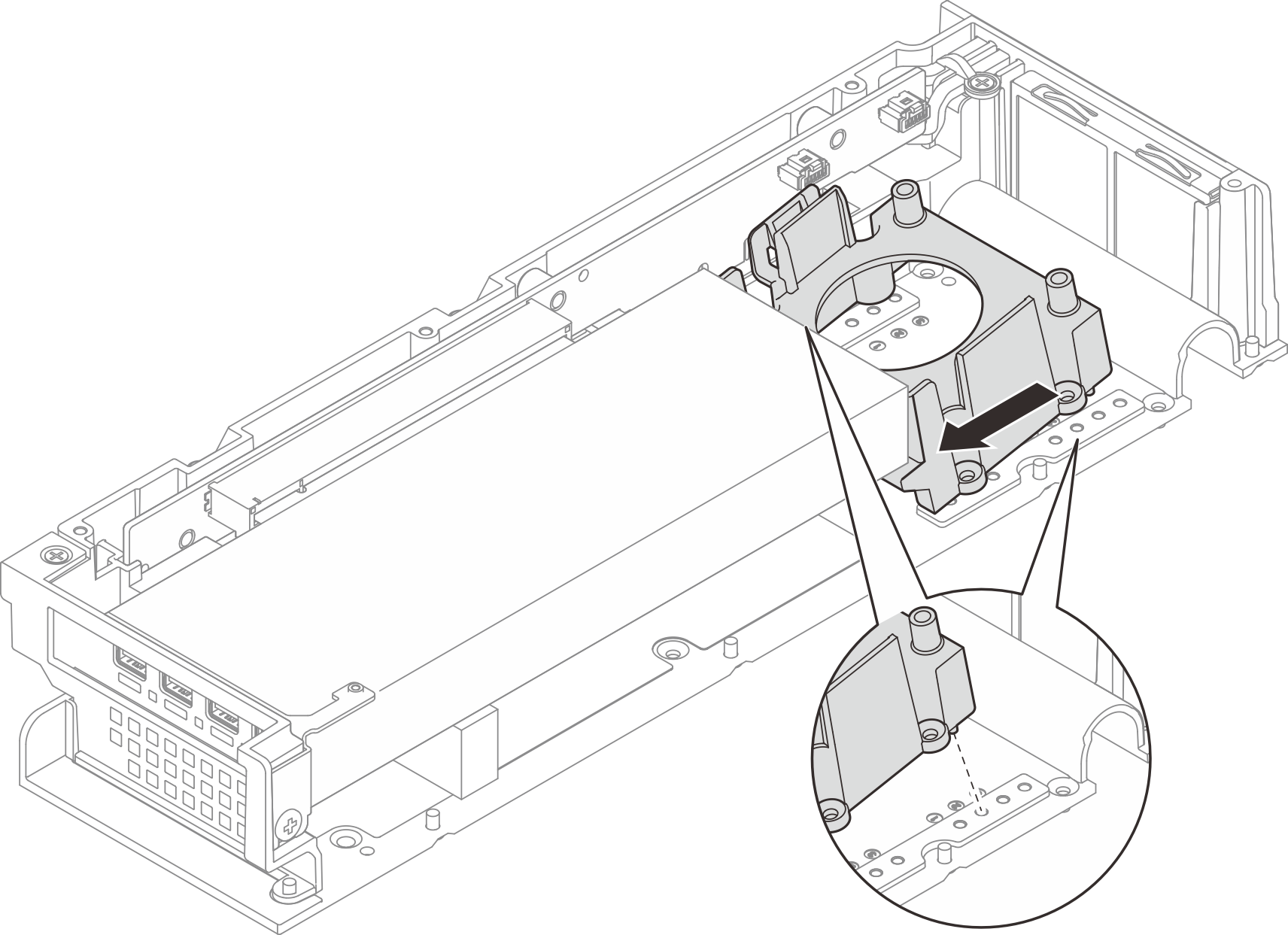

    Figura 1. Installazione del deflettore di supporto

  3. Serrare le quattro viti e assicurarsi che il deflettore di supporto sia saldamente in posizione.

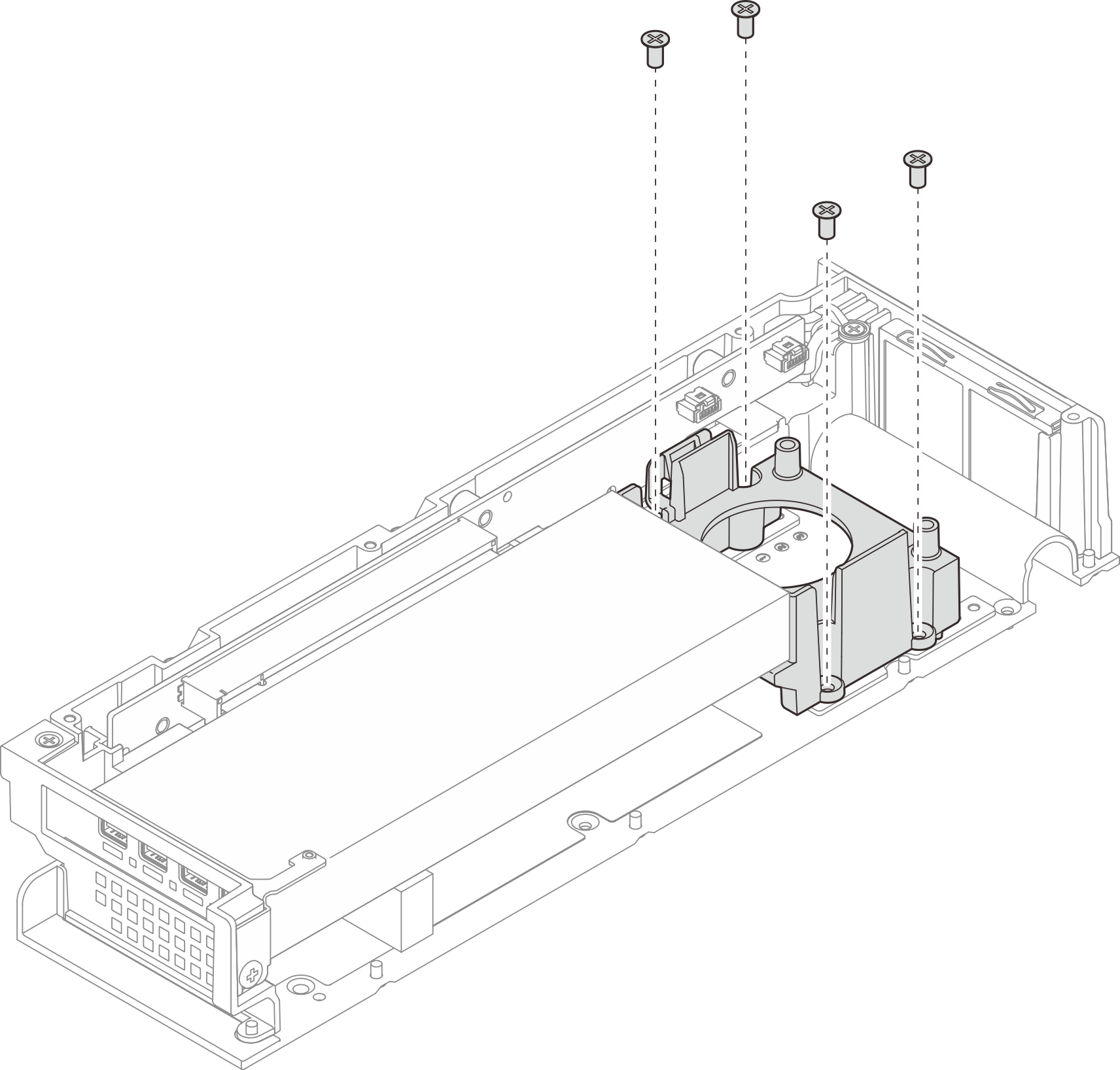

    Figura 2. Installazione del deflettore di supporto

Dopo aver terminato

  1. Installare il coperchio superiore di espansione. Vedere Installazione del coperchio superiore di espansione.
  2. Installare il kit di espansione nel nodo. Vedere Installazione del kit di espansione.
  3. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
