Stützblech installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um das Stützblech zu installieren.

Zu dieser Aufgabe

Achtung

Vorgehensweise

Installieren Sie das Stützblech.
  1. Neigen Sie das Stützblech und richten Sie es an der Kante des PCIe-Adapters aus.
  2. Schieben Sie das Stützblech in Richtung des PCIe-Adapters, bis die Stifte am Stützblech in die entsprechenden Öffnungen am Erweiterungssatz eingeführt sind.
    Anmerkung
    Je nach Konfiguration kann die Position der entsprechenden Stiftöffnung unterschiedlich sein. Schieben Sie das Stützblech in Richtung des PCIe-Adapters, bis das Stützblech die Kante des PCIe-Adapters berührt.
    Abbildung 1. Installieren des Stützblechs

  3. Ziehen Sie die vier Schrauben an und stellen Sie sicher, dass das Stützblech vollständig befestigt ist.

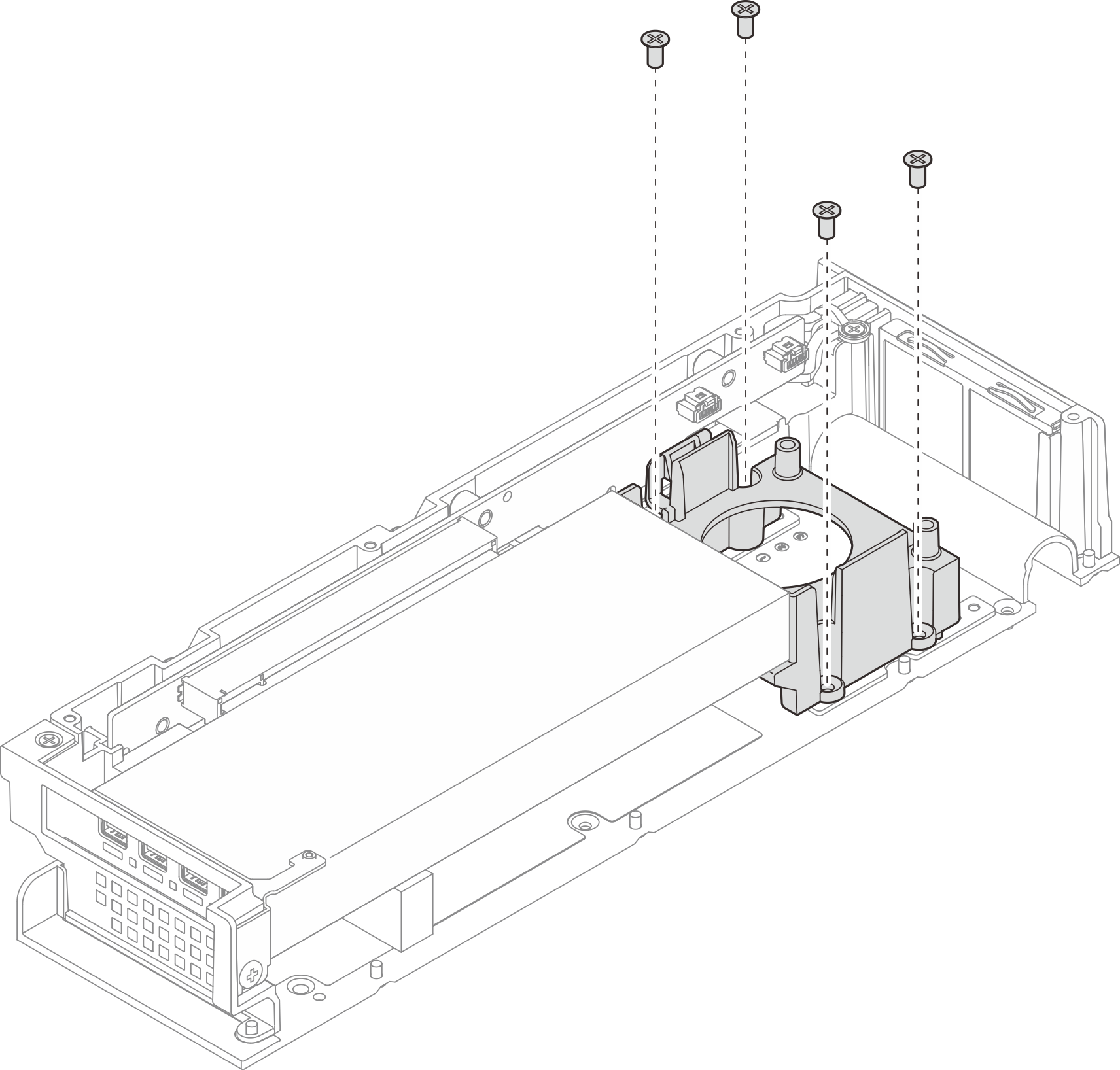

    Abbildung 2. Installieren des Stützblechs

Nach dieser Aufgabe

  1. Installieren Sie die obere Abdeckung der Erweiterung. Siehe Obere Abdeckung der Erweiterung installieren.
  2. Installieren Sie den Erweiterungssatz am Knoten. Siehe Erweiterungssatz installieren.
  3. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
