サポート・バッフルの取り付け

サポート・バッフルを取り付けるには、このセクションの説明に従ってください。

このタスクについて

注
サポート・バッフルは、GPU アダプター拡張キットでのみサポートされます。
重要

手順

サポート・バッフルを取り付けます。

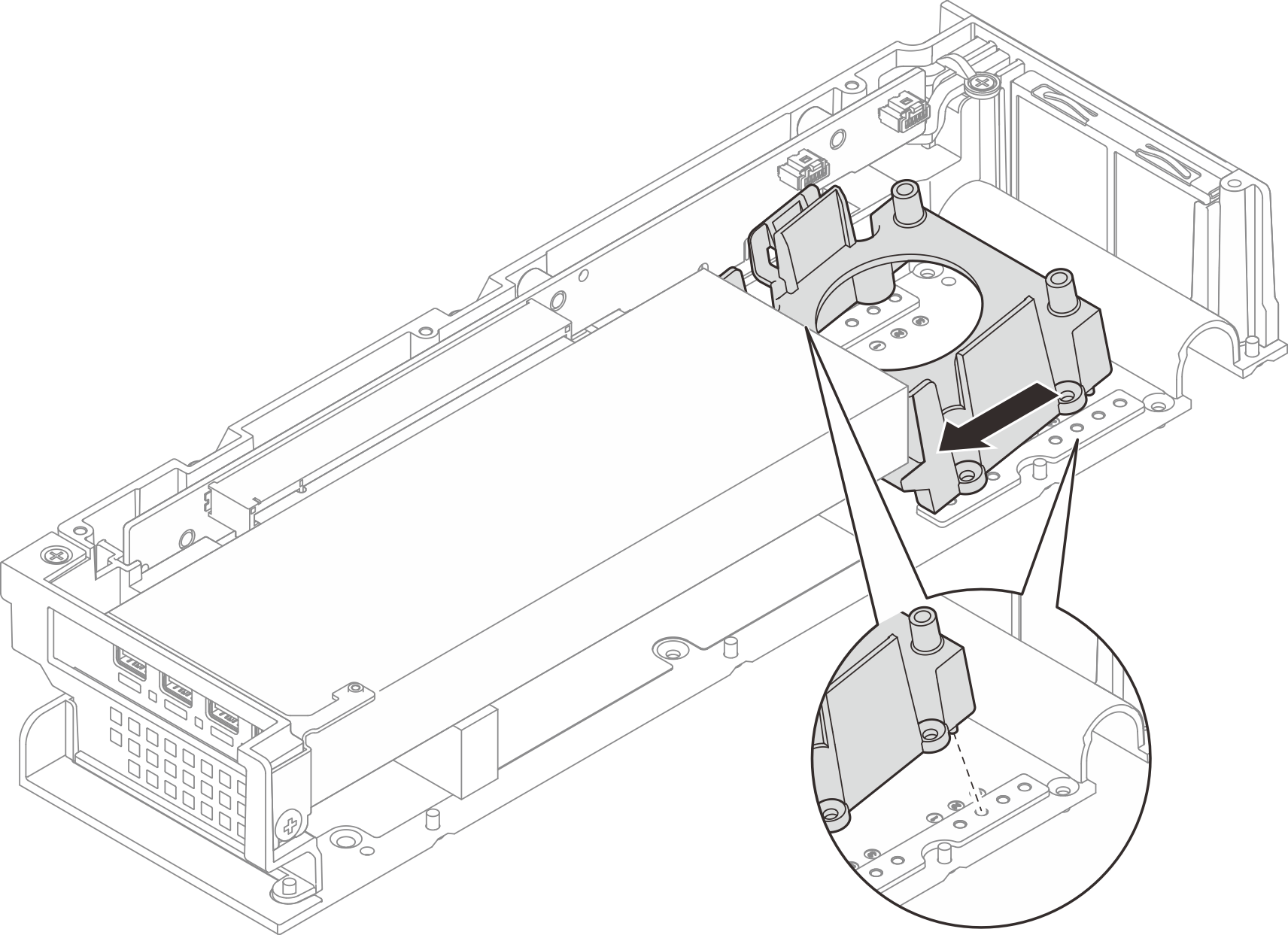

  1. サポート・バッフルを傾けて、PCIe アダプターの端に合わせます。
  2. サポート・バッフルが PCIe アダプターの端に触れるまで、サポート・バッフルを PCIe アダプターの方向に押します。次に、バッフルを押し下げて、サポート・バッフルのピンが拡張キットの対応する穴に挿入されていることを確認します。
    図 1. サポート・バッフルの取り付け

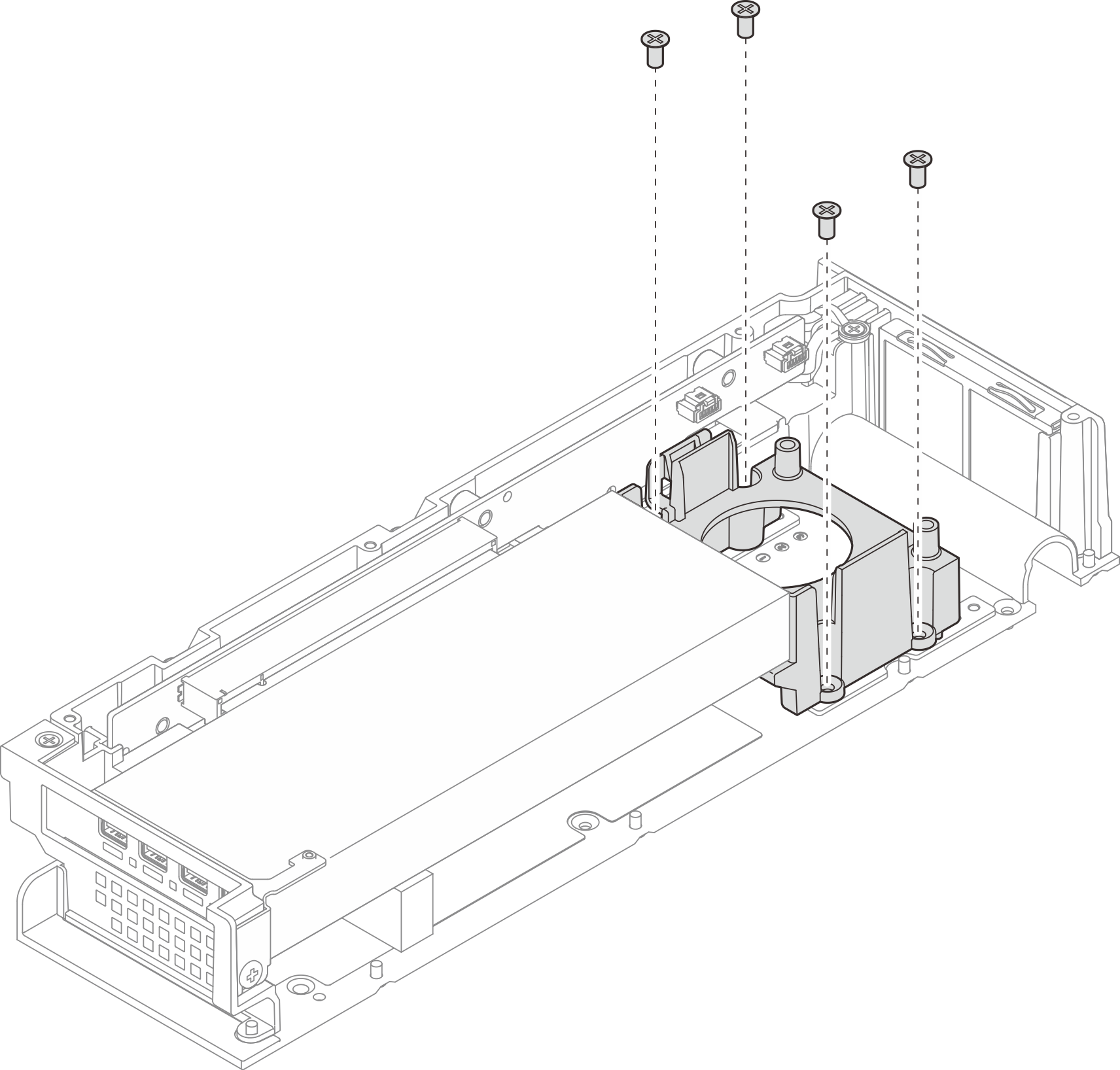

  3. 4 本のねじを完全に締め、サポート・バッフルを固定します。
    図 2. サポート・バッフルの取り付け

完了したら

  1. 拡張キットのトップ・カバーを取り付けます。拡張キットのトップ・カバーの取り付けを参照してください。
  2. ノードに拡張キットを取り付けます。拡張キットの取り付けを参照してください。
  3. 部品交換を完了します。部品交換の完了を参照してください。

デモ・ビデオ

YouTube の手順を参照してください。
