Instalación del deflector de soporte

Siga las instrucciones que aparecen en esta sección para instalar el deflector de soporte.

Acerca de esta tarea

Atención

Procedimiento

Instale el deflector de soporte.

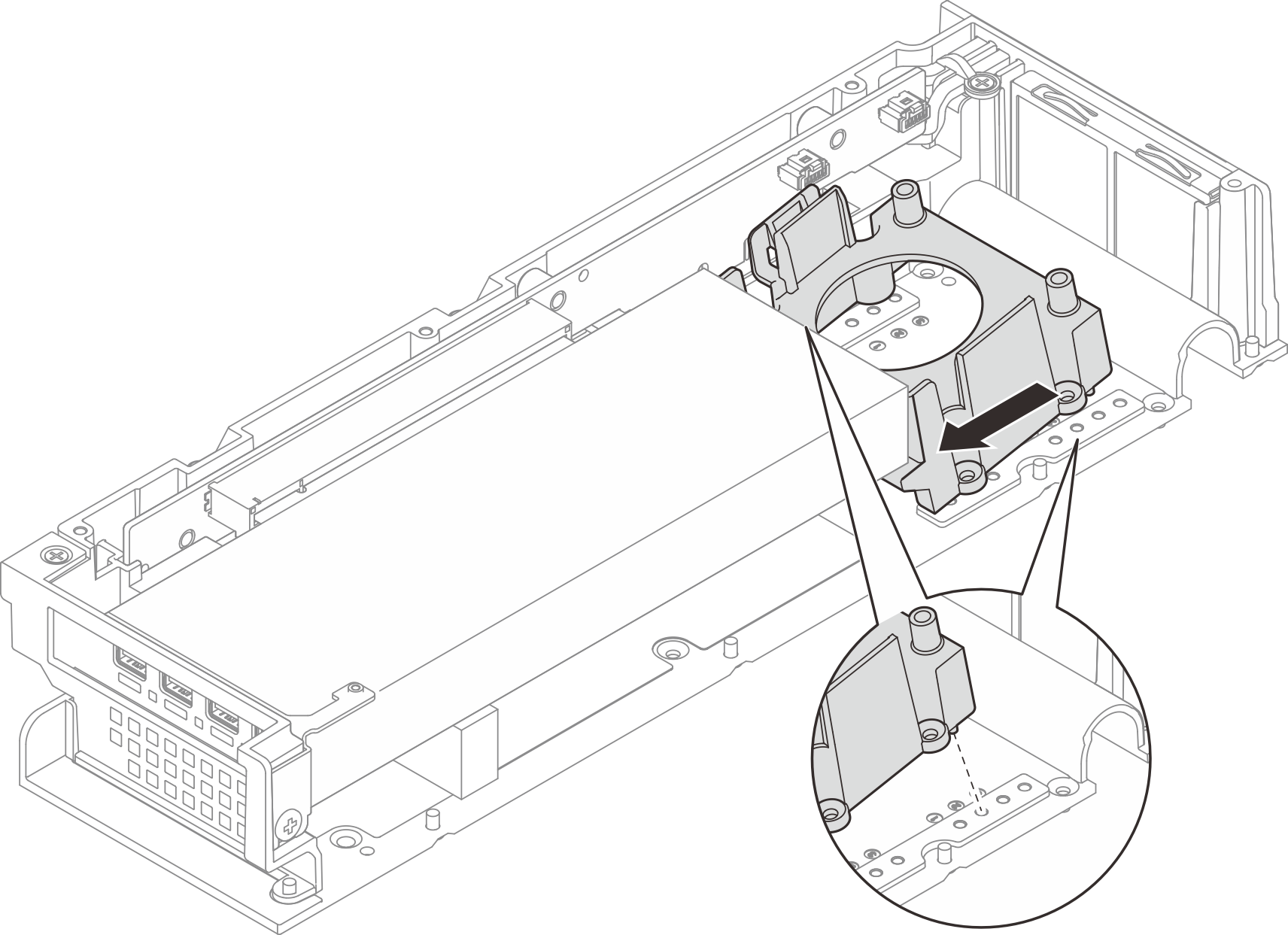

  1. Incline el deflector de soporte y alinéelo con el borde del adaptador PCIe.
  2. Empuje el deflector de soporte hacia el adaptador PCIe hasta que las patillas del deflector de soporte queden insertadas en los orificios correspondientes del kit de expansión.
    Nota
    Según la configuración, la ubicación del orificio de la patilla que se va a insertar puede ser diferente. Asegúrese de empujar el deflector de soporte hacia el adaptador PCIe hasta que este toque el borde del adaptador PCIe.
    Figura 1. Instalación del deflector de soporte

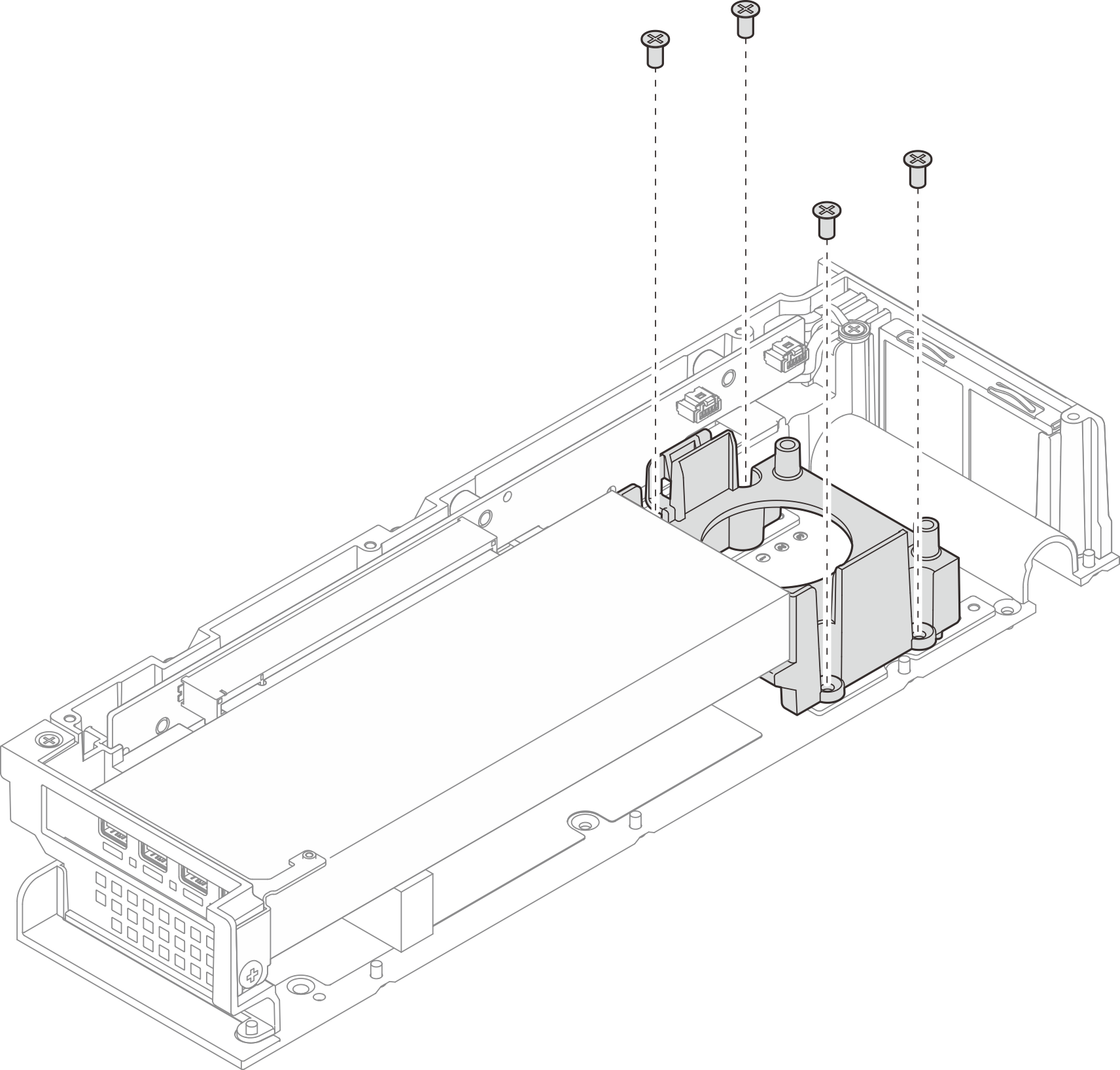

  3. Apriete los cuatro tornillos y asegúrese de que el deflector de soporte esté completamente fijado.
    Figura 2. Instalación del deflector de soporte

Después de finalizar

  1. Instale la cubierta superior de expansión. Consulte Instalación de la cubierta superior de expansión.
  2. Instale el kit de expansión en el nodo. Consulte Instalación del kit de expansión.
  3. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
