Установка опорного дефлектора
В этом разделе приведены инструкции по установке опорного дефлектора.
Об этой задаче
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Процедура
Установите опорный дефлектор.

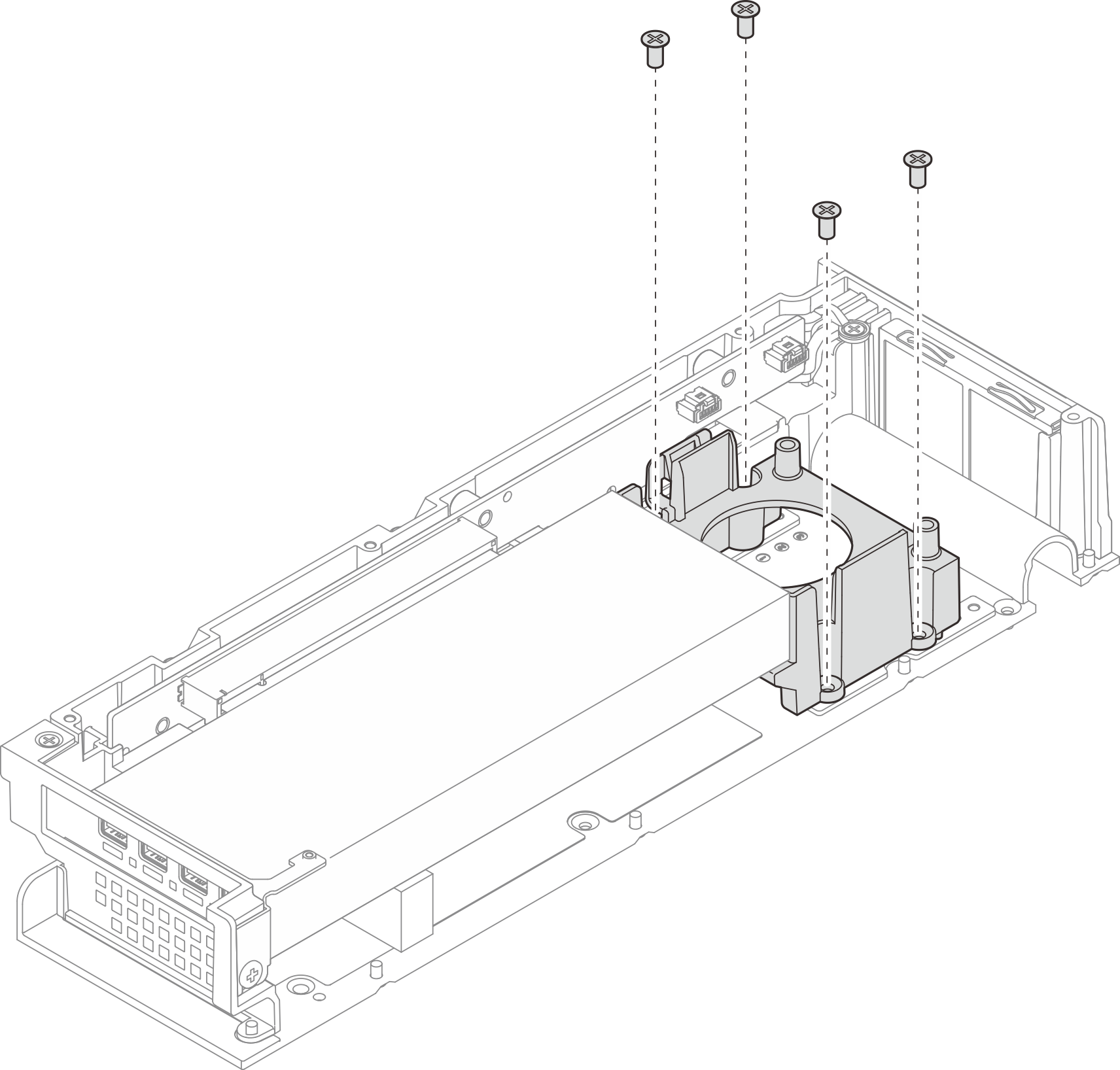

- Вставьте опорный дефлектор в адаптера PCIe так, чтобы штырьки на опорном дефлекторе вошли в соответствующие отверстия на комплекте расширения.Прим.В зависимости от конфигурации расположение отверстий для штырьков может отличаться. Вставляйте опорный дефлектор в адаптер PCIe, пока он не коснется края адаптера PCIe.Рис. 1. Установка опорного дефлектора
- Затяните четыре винта и убедитесь, что опорный дефлектор надежно зафиксирован.Рис. 2. Установка опорного дефлектора
После завершения
- Установите верхний кожух комплекта расширения. См. раздел Установка верхнего кожуха комплекта расширения.
- Установите комплект расширения в узел. См. раздел Установка комплекта расширения.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
