Снятие опорного дефлектора
В этом разделе приведены инструкции по снятию опорного дефлектора.
Об этой задаче
Прим.
Опорный дефлектор поддерживается только в комплекте расширения адаптера графического процессора.
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.
Процедура

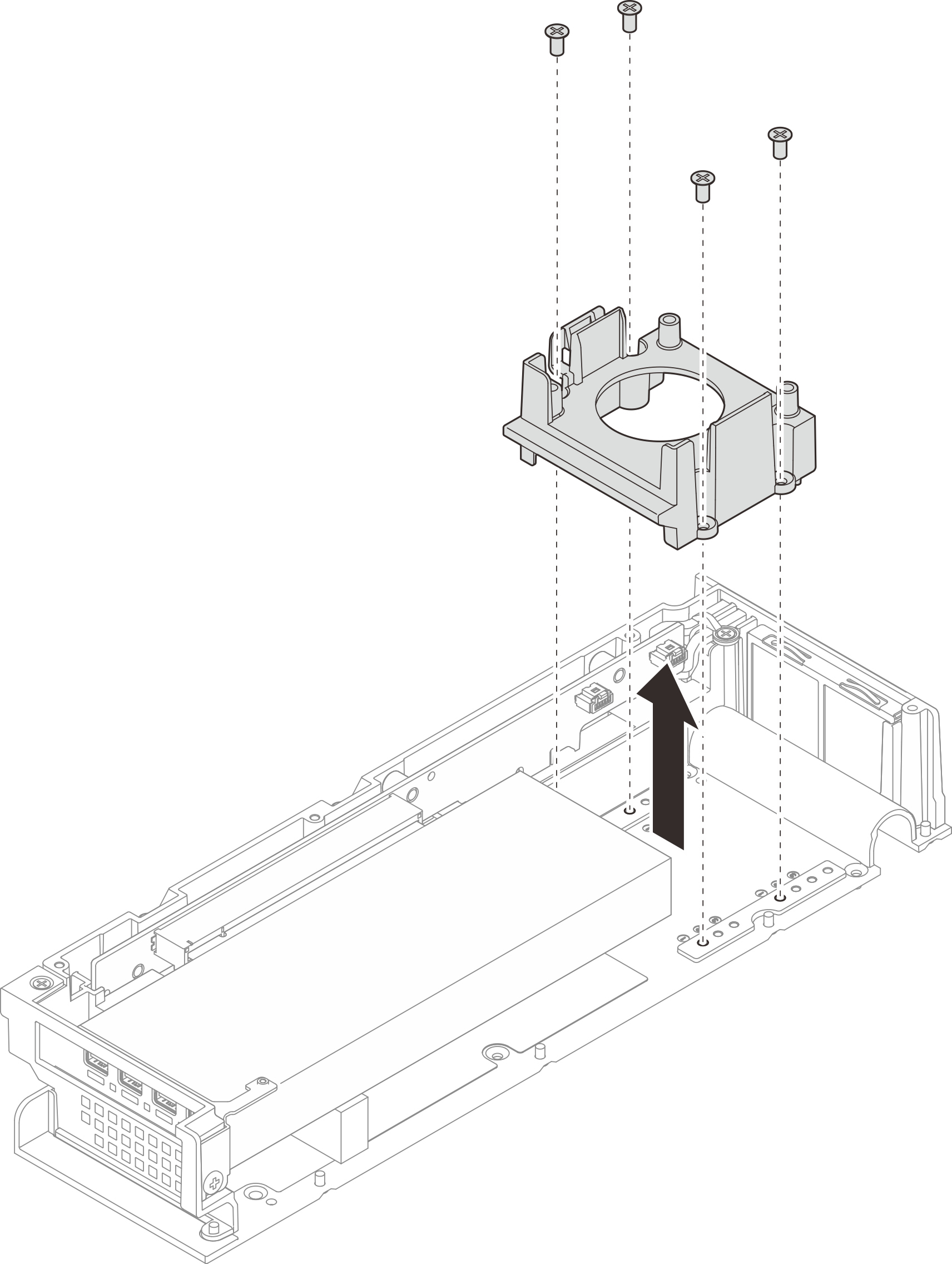

- Отверните четыре винта, фиксирующих опорный дефлектор; затем аккуратно поднимите опорный дефлектор с комплекта расширения. При необходимости немного наклоните опорный дефлектор при его снятии для удобства работы.Рис. 1. Снятие опорного дефлектора
После завершения
Установите сменный модуль. См. раздел Установка опорного дефлектора.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
