Remover o defletor de suporte

Siga as instruções nesta seção para remover o defletor de suporte.

Sobre esta tarefa

Nota
O defletor de suporte só é suportado em um kit de expansão do adaptador de GPU.
Atenção

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova o kit de expansão do nó. Consulte Remover o kit de expansão.
    2. Remova a tampa superior do kit de expansão. Consulte Remover a tampa superior do kit de expansão.
  2. Remova os quatro parafusos que prendem o defletor de suporte. Em seguida, levante com cuidado o defletor de suporte do kit de expansão. Se necessário, para facilitar a operação, incline um pouco o defletor de suporte ao removê-lo.

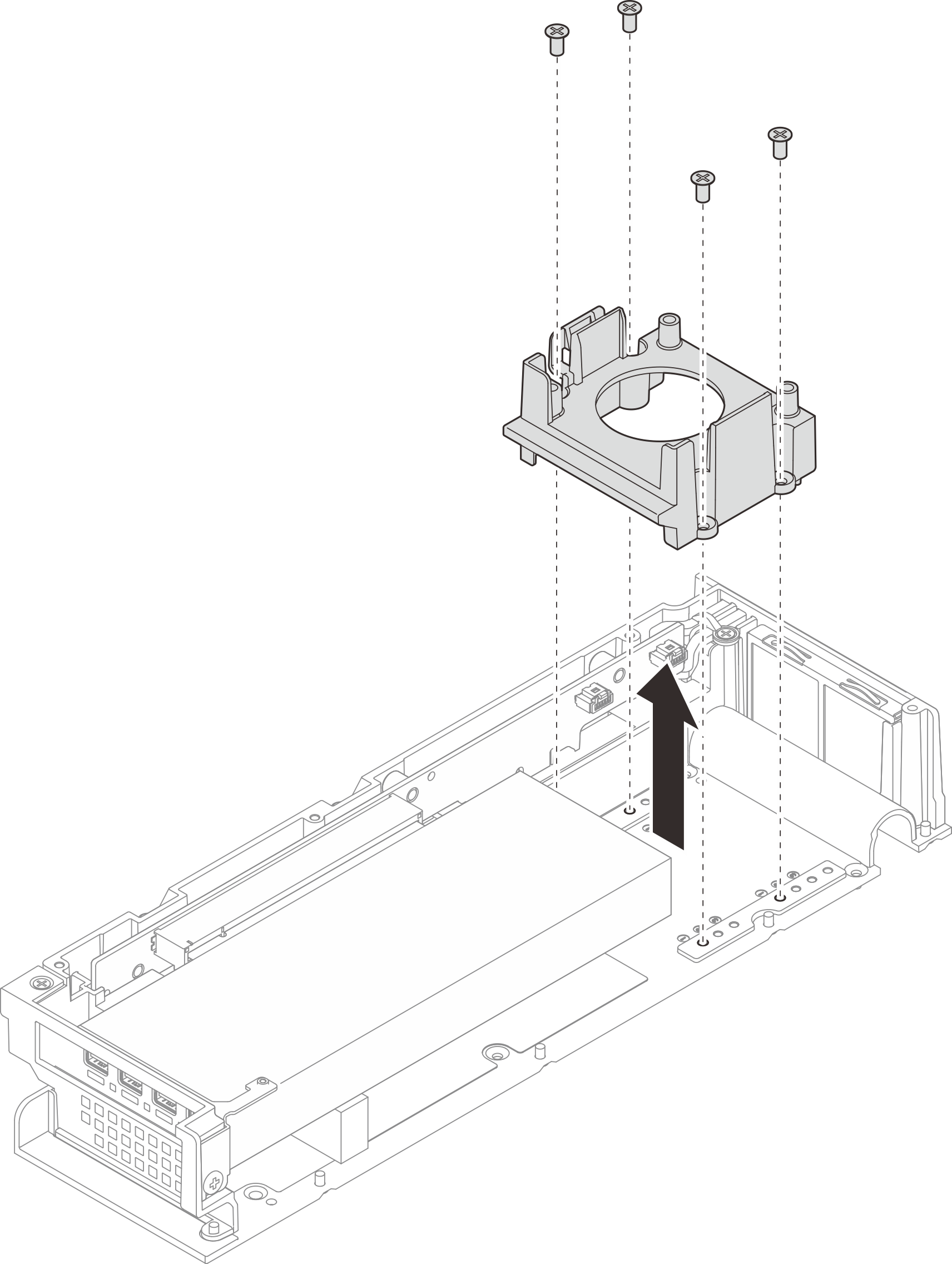

    Figura 1. Removendo o defletor de suporte

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar o defletor de suporte.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube
