サポート・バッフルの取り外し

サポート・バッフルを取り外すには、このセクションの説明に従ってください。

このタスクについて

注
サポート・バッフルは、GPU アダプター拡張キットでのみサポートされます。
重要

手順

  1. このタスクの準備をします。
    1. ノードから拡張キットを取り外します。拡張キットの取り外しを参照してください。
    2. 拡張キットのトップ・カバーを取り外します。拡張キットのトップ・カバーの取り外しを参照してください。
  2. サポート・バッフルを固定している 4 本のねじを取り外します。次に、サポート・バッフルを慎重に持ち上げて、拡張キットから取り出します。必要に応じて、作業しやすいように、サポート・バッフルを少し傾けながら取り外します。

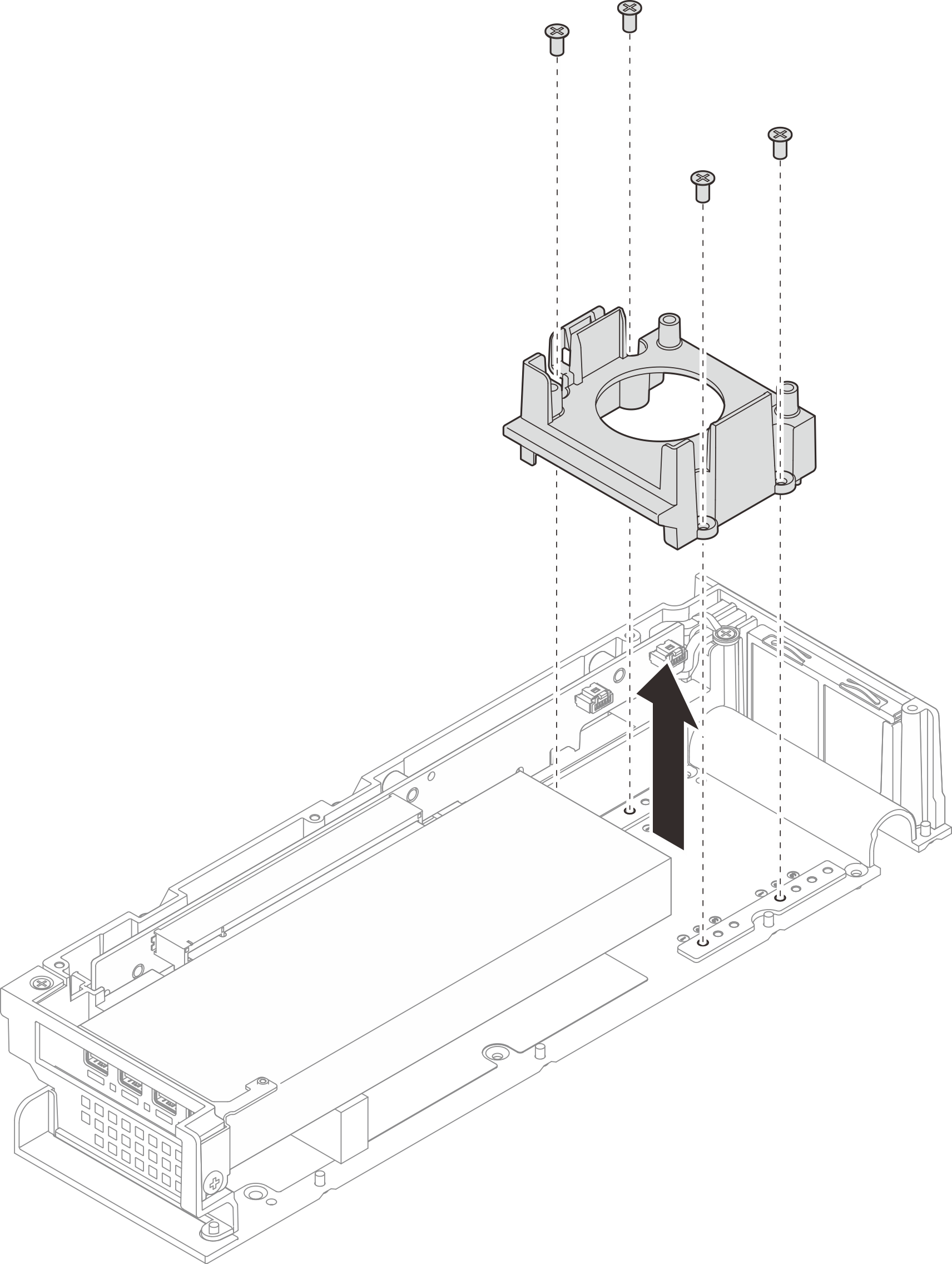

    図 1. サポート・バッフルの取り外し

完了したら

  1. 交換用ユニットを取り付けます。サポート・バッフルの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube の手順を参照してください。
