지지 조절 장치 제거

이 섹션의 지침에 따라 지지 조절 장치를 제거하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

절차

  1. 이 작업을 준비하십시오.
    1. 노드에서 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
    2. 확장 윗면 덮개를 제거하십시오. 확장 윗면 덮개 제거의 내용을 참조하십시오.
    3. PCIe 슬롯에서 PCIe 어댑터를 제거합니다. PCIe 어댑터 제거의 내용을 참조하십시오.
  2. 지지 조절 장치를 고정하는 나사 4개를 제거한 다음, PCIe 확장 키트에서 지지 조절 장치를 조심스럽게 들어 올리십시오. 필요에 따라 지지 조절 장치를 약간 기울이면 더 수월하게 제거할 수 있습니다.

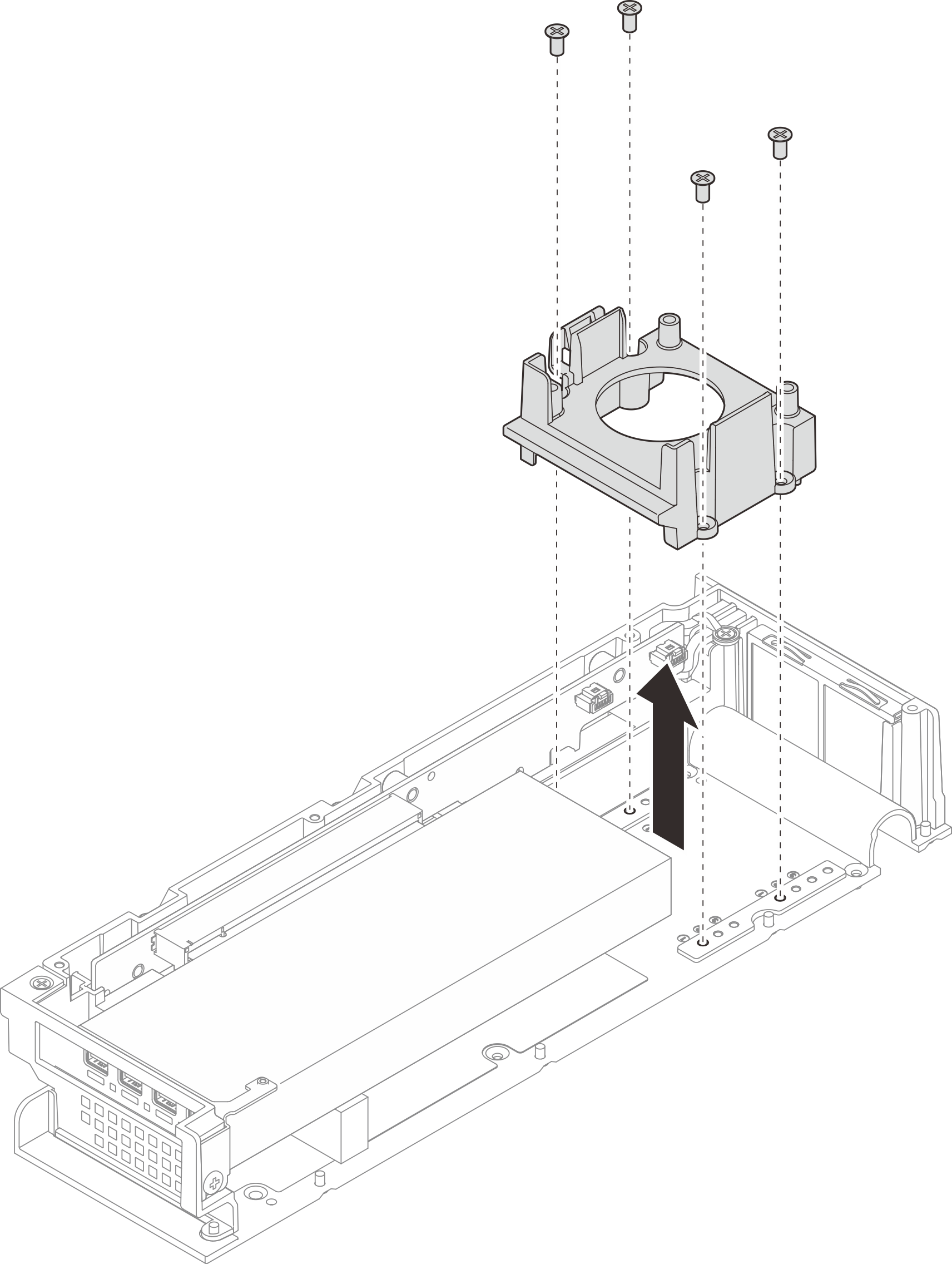

    그림 1. 지지 조절 장치 제거

완료한 후

  1. 교체 장치를 설치하십시오. 지지 조절 장치 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
