Stützblech entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um das Stützblech zu entfernen.

Zu dieser Aufgabe

Anmerkung
Das Stützblech wird nur in einem GPU-Adapter-Erweiterungssatz unterstützt.
Achtung

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Erweiterungssatz aus dem Knoten. Siehe Erweiterungssatz entfernen.
    2. Entfernen Sie die obere Abdeckung des Erweiterungssatzes. Siehe Obere Abdeckung des Erweiterungssatzes entfernen.
  2. Entfernen Sie die vier Schrauben, mit denen das Stützblech befestigt ist. Heben Sie das Stützblech dann vorsichtig vom Erweiterungssatz ab. Neigen Sie das Stützblech gegebenenfalls beim Entfernen ein wenig, um den Ausbau zu erleichtern.

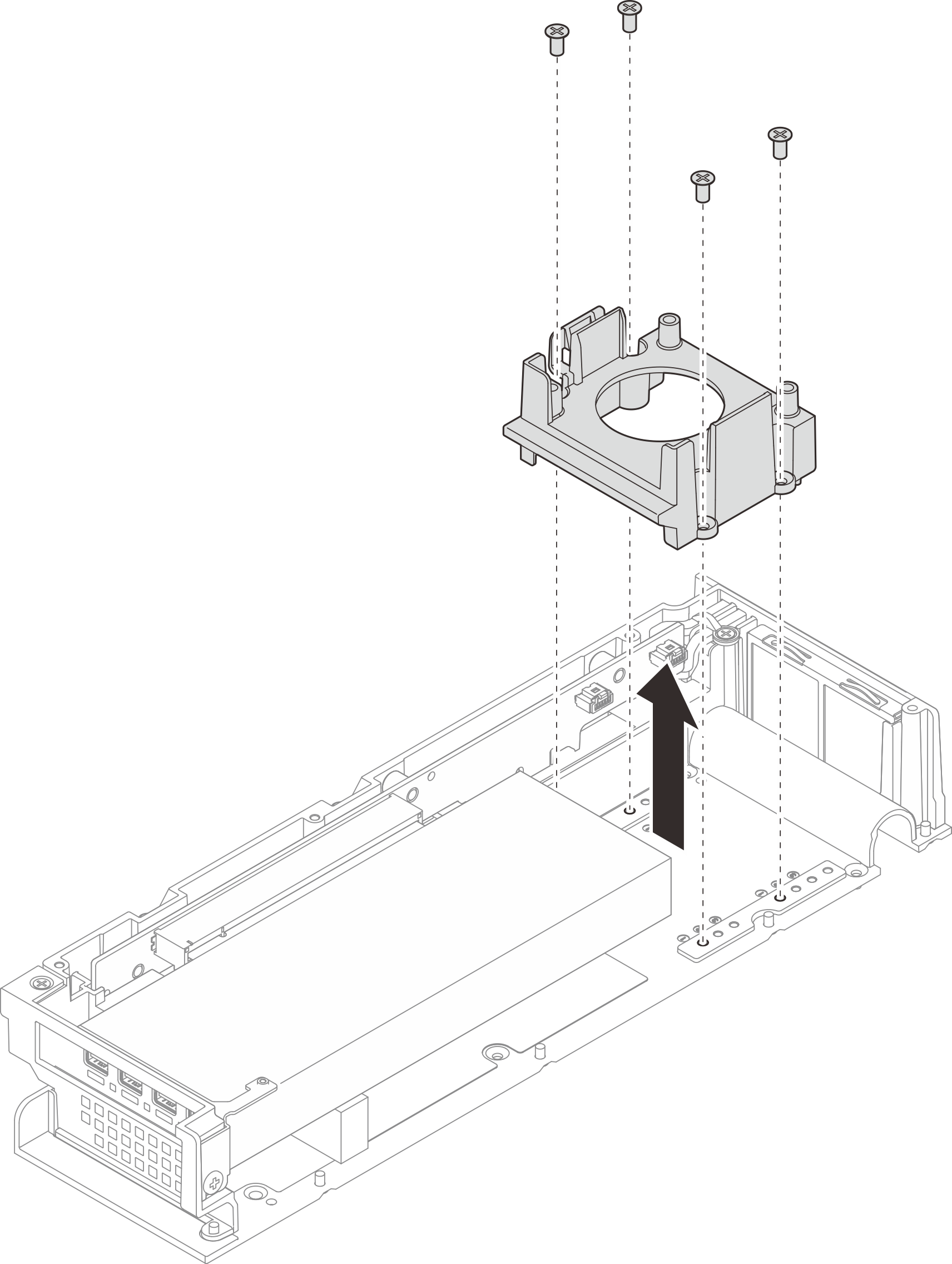

    Abbildung 1. Entfernen des Stützblechs

Nach dieser Aufgabe

  1. Installieren Sie eine Austauscheinheit. Siehe Stützblech installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
