지지 조절 장치 설치

이 섹션의 지침에 따라 지지 조절 장치를 설치하십시오.

이 작업 정보

주
지지 조절 장치는 GPU 어댑터 확장 키트에서만 지원됩니다.
주의

절차

지지 조절 장치를 설치합니다.
  1. 지지 조절 장치를 기울이고 PCIe 어댑터의 가장자리에 맞춰 정렬합니다.

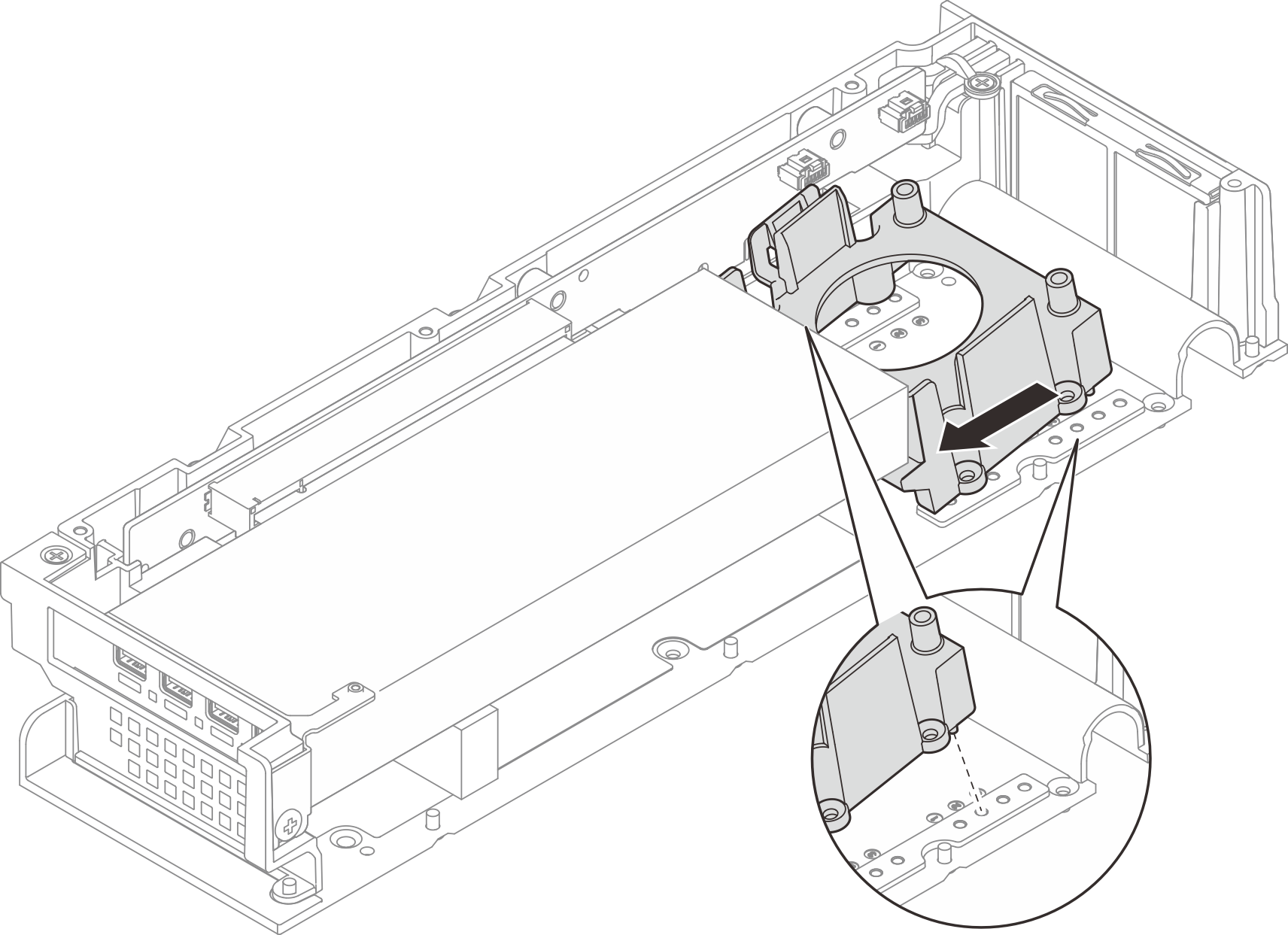

  2. 지지 조절 장치를 PCIe 어댑터 쪽으로 밀어서 지지 조절 장치가 PCIe 어댑터의 가장자리에 닿을 때까지 밉니다. 그런 다음 조절 장치를 아래로 누르고 지지 조절 장치의 핀이 확장 키트의 해당 구멍에 삽입되었는지 확인하십시오.
    그림 1. 지지 조절 장치 설치

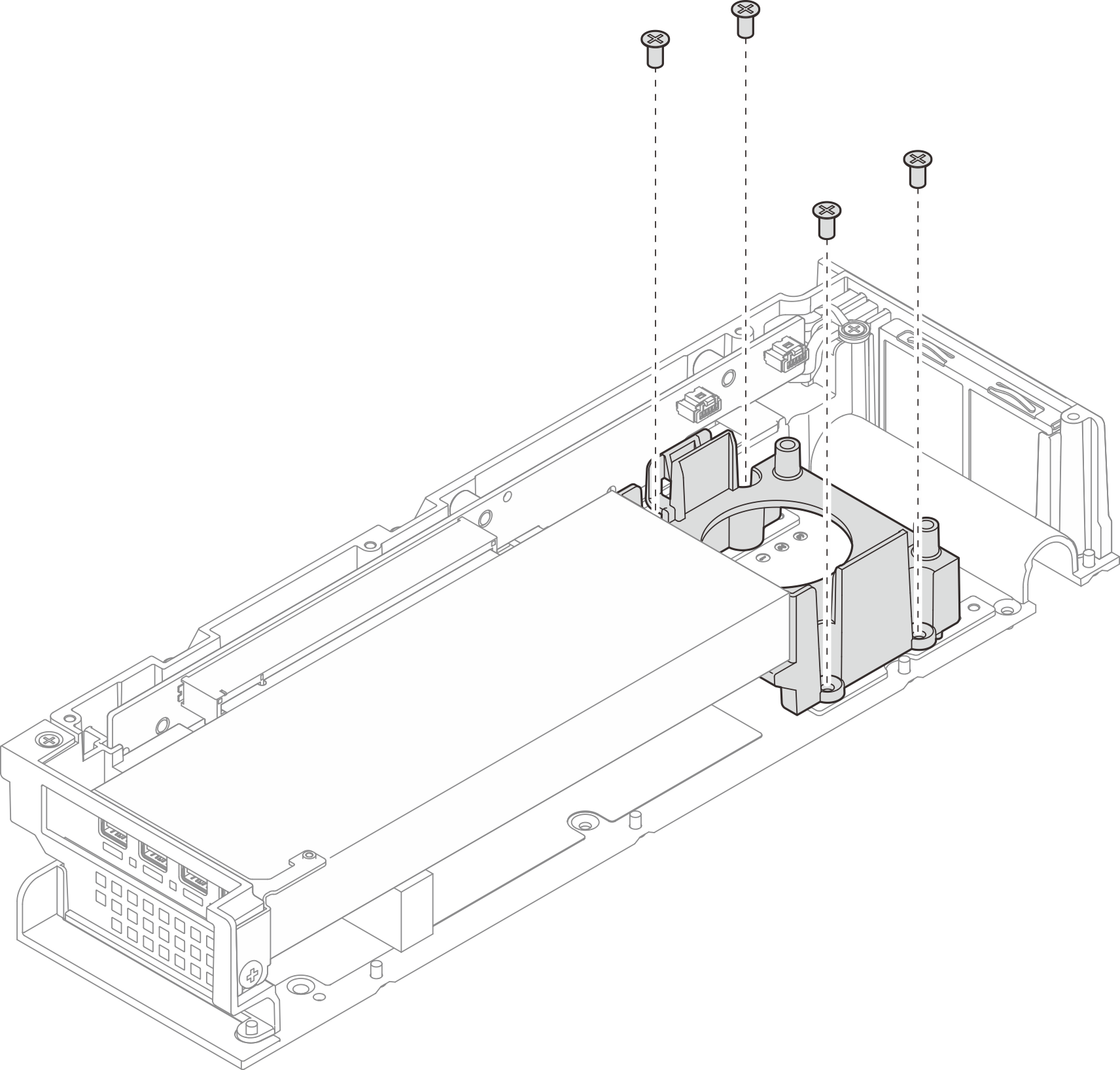

  3. 나사 4개를 완전히 조여 지지 조절 장치를 고정하십시오.
    그림 2. 지지 조절 장치 설치

완료한 후

  1. 확장 키트 윗면 덮개를 설치하십시오. 확장 키트 윗면 덮개를 설치하십시오의 내용을 참조하십시오.
  2. 확장 키트를 노드에 설치합니다. 확장 키트 설치의 내용을 참조하십시오.
  3. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
