ติดตั้งแผ่นกั้นรองรับ
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นรองรับ
เกี่ยวกับงานนี้
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ขั้นตอน
ติดตั้งแผ่นกั้นรองรับ

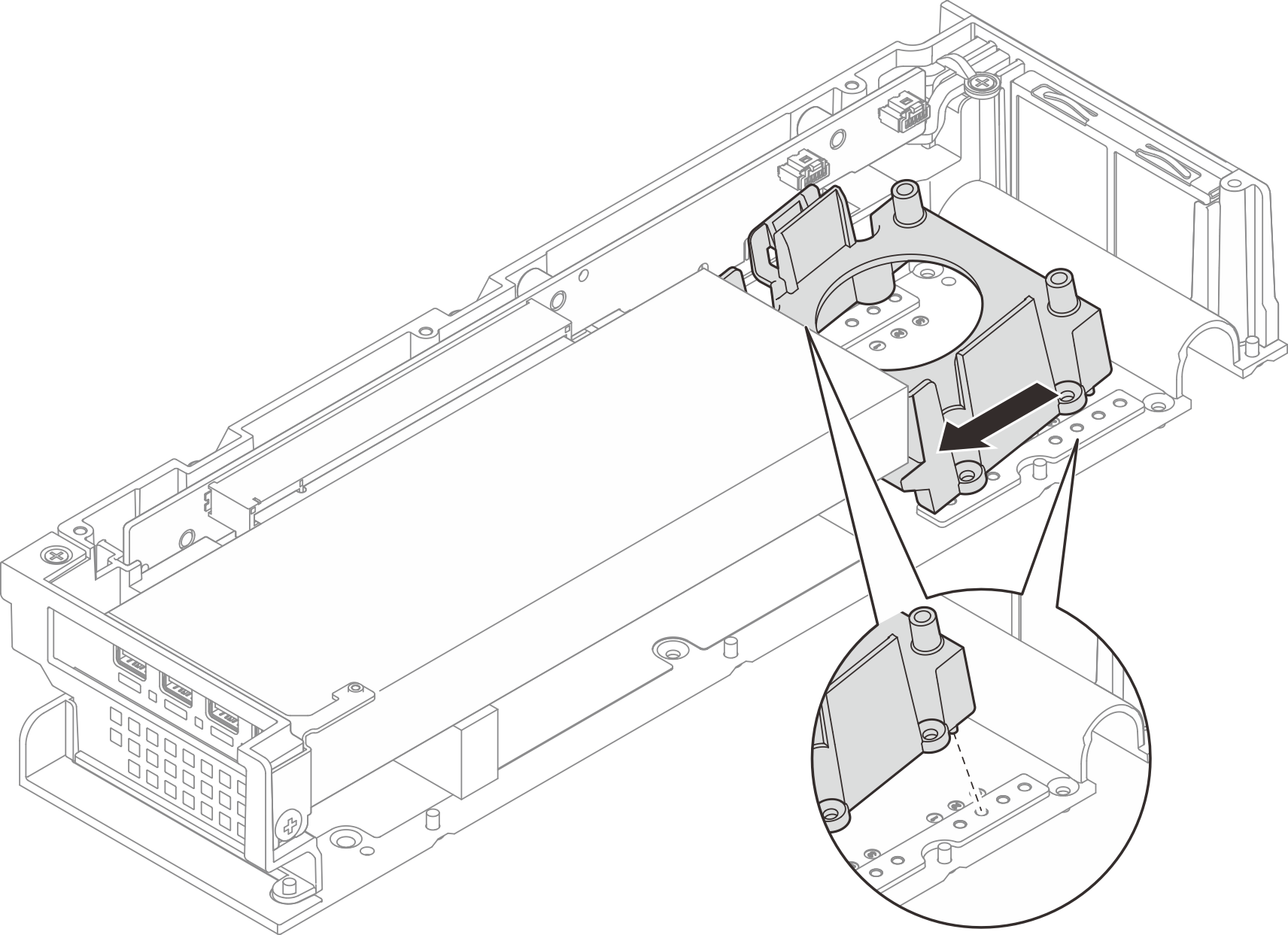

- ดันแผ่นกั้นรองรับไปทางอะแดปเตอร์ PCIe จนกระทั่งหมุดบนแผ่นกั้นรองรับถูกสอดเข้าไปในรูอย่างถูกต้องบนชุดขยายหมายเหตุตำแหน่งของรูหมุดที่จะเสียบอาจแตกต่างกัน ทั้งนี้ขึ้นอยู่กับการกำหนดค่า ตรวจสอบให้แน่ใจว่าได้ดันแผ่นกั้นรองรับไปทางอะแดปเตอร์ PCIe จนกระทั่งแผ่นกั้นรองรับสัมผัสกับขอบของอะแดปเตอร์ PCIeรูปที่ 1. การติดตั้งแผ่นกั้นรองรับ

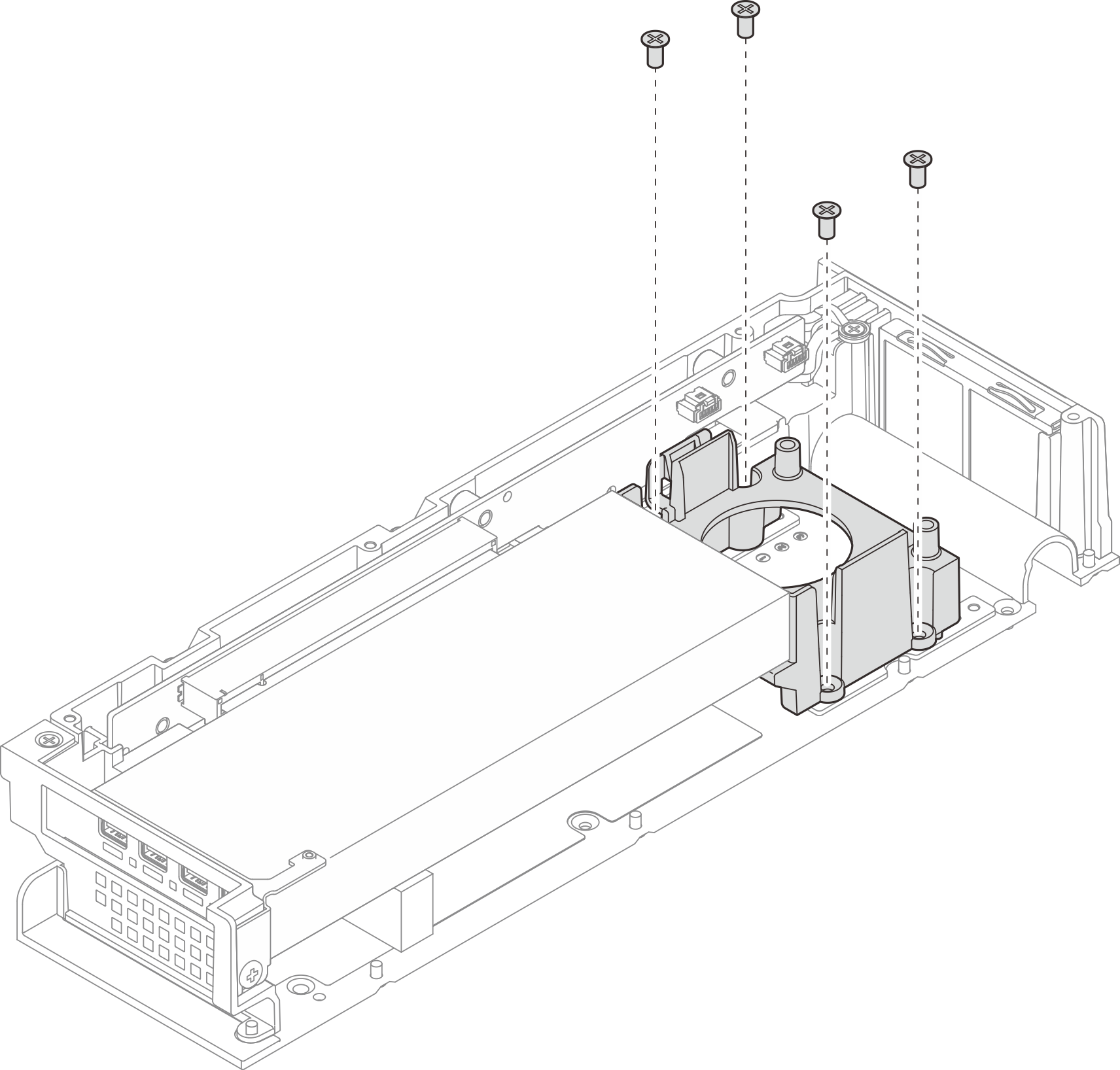

- ขันสกรูสี่ตัวให้แน่น และตรวจสอบให้แน่ใจว่าแผ่นกั้นรองรับยึดแน่นดีแล้วรูปที่ 2. การติดตั้งแผ่นกั้นรองรับ
หลังจากดำเนินการเสร็จ
- ติดตั้งฝาครอบด้านบนส่วนขยาย ดู ติดตั้งฝาครอบด้านบนส่วนขยาย
- ติดตั้งชุดขยายลงในโหนด ดู ติดตั้งชุดขยาย
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
