Instalar o defletor de suporte

Siga as instruções nesta seção para instalar o defletor de suporte.

Sobre esta tarefa

Atenção

Procedimento

Instale o defletor de suporte.
  1. Incline o defletor de suporte e alinhe-o com a borda do adaptador PCIe.
  2. Empurre o defletor de suporte em direção ao adaptador PCIe até que os PINs no defletor sejam inseridos nos orifícios correspondentes no kit de expansão.
    Nota
    Dependendo da configuração, o local do orifício do pino a ser inserido pode ser diferente. Empurre o defletor de suporte em direção ao adaptador PCIe até que ele toque a borda do adaptador PCIe.

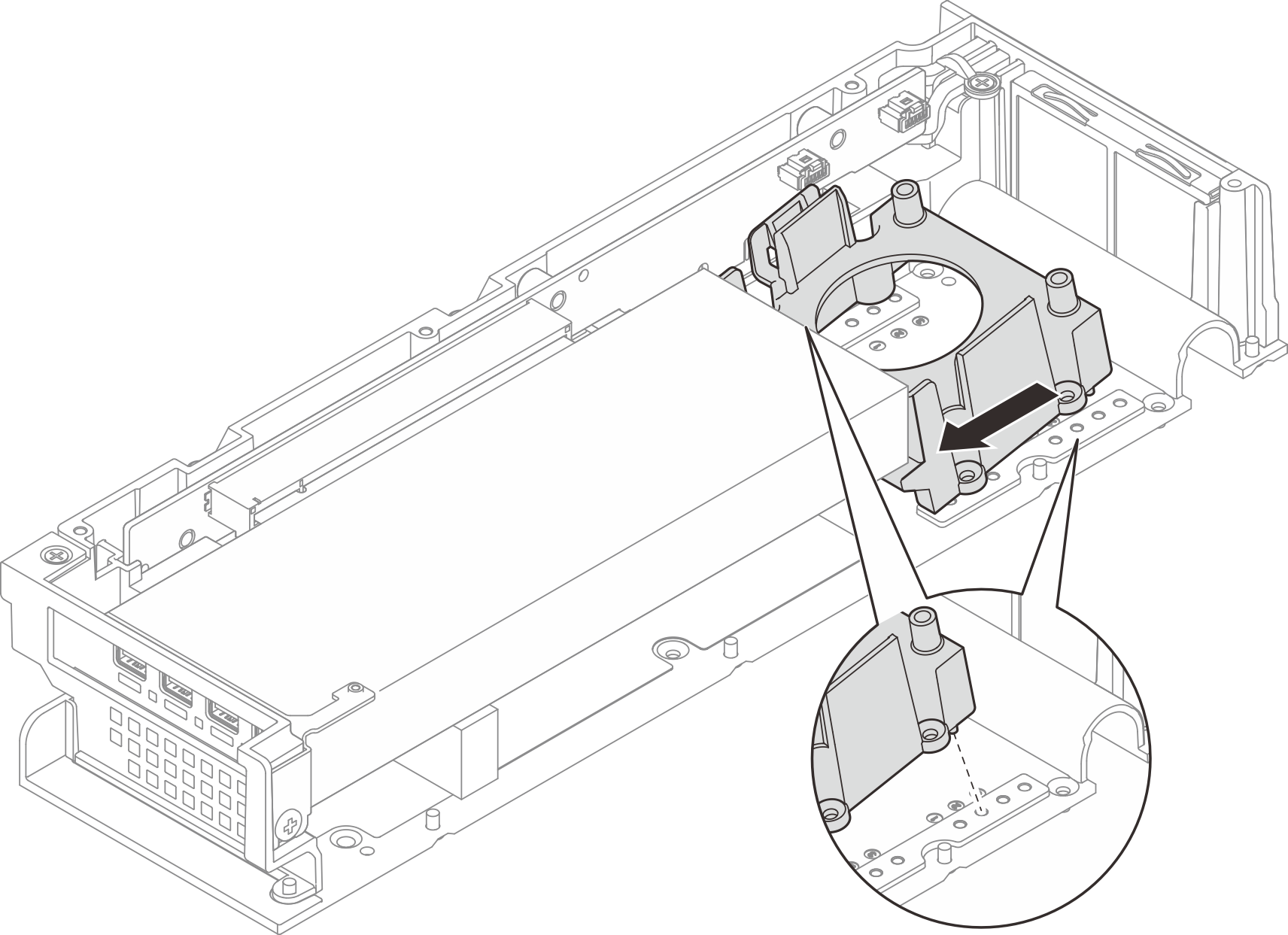

    Figura 1. Instalando o defletor de suporte

  3. Aperte os quatro parafusos e certifique-se de que o defletor de suporte esteja totalmente preso.

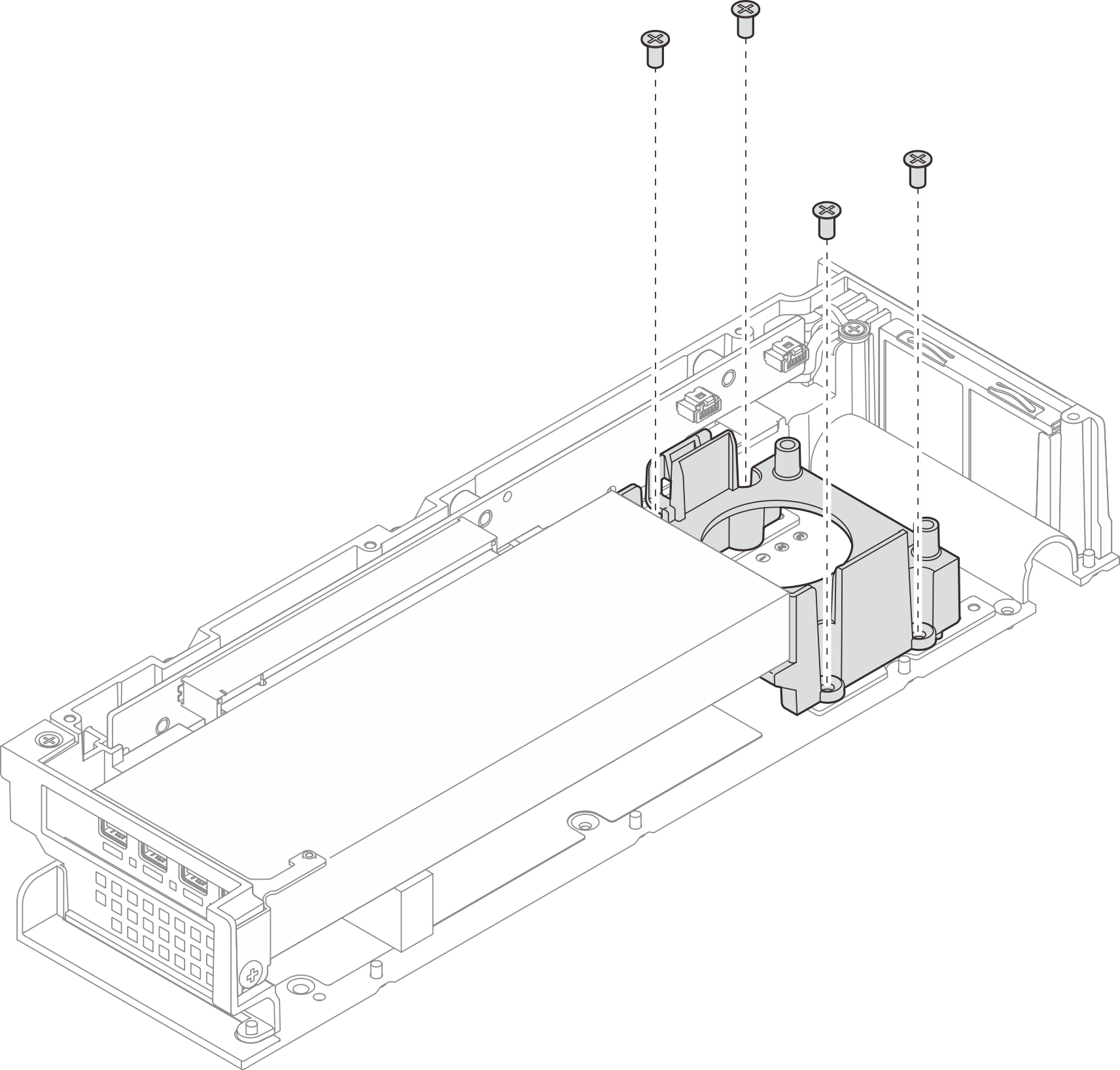

    Figura 2. Instalando o defletor de suporte

Depois de concluir

  1. Instale a tampa superior de expansão. Consulte Instalar a tampa superior de expansão.
  2. Instale o kit de expansão no nó. Consulte Instalar o kit de expansão.
  3. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
