Installation de la grille de support

Suivez les instructions de cette section pour installer la grille de support.

À propos de cette tâche

Avertissement

Procédure

Installez la grille de support.
  1. Inclinez la grille de support et alignez-la sur le bord de l’adaptateur PCIe.
  2. Poussez la grille de support vers l’adaptateur PCIe jusqu’à ce que les broches de la grille de support soient insérés dans les trous correspondants du kit d’extension.
    Remarque
    Selon la configuration, l’emplacement du trou de la broche à insérer peut être différent. Veillez à pousser la grille de support vers l’adaptateur PCIe jusqu’à ce qu’elle touche le bord de l’adaptateur PCIe.

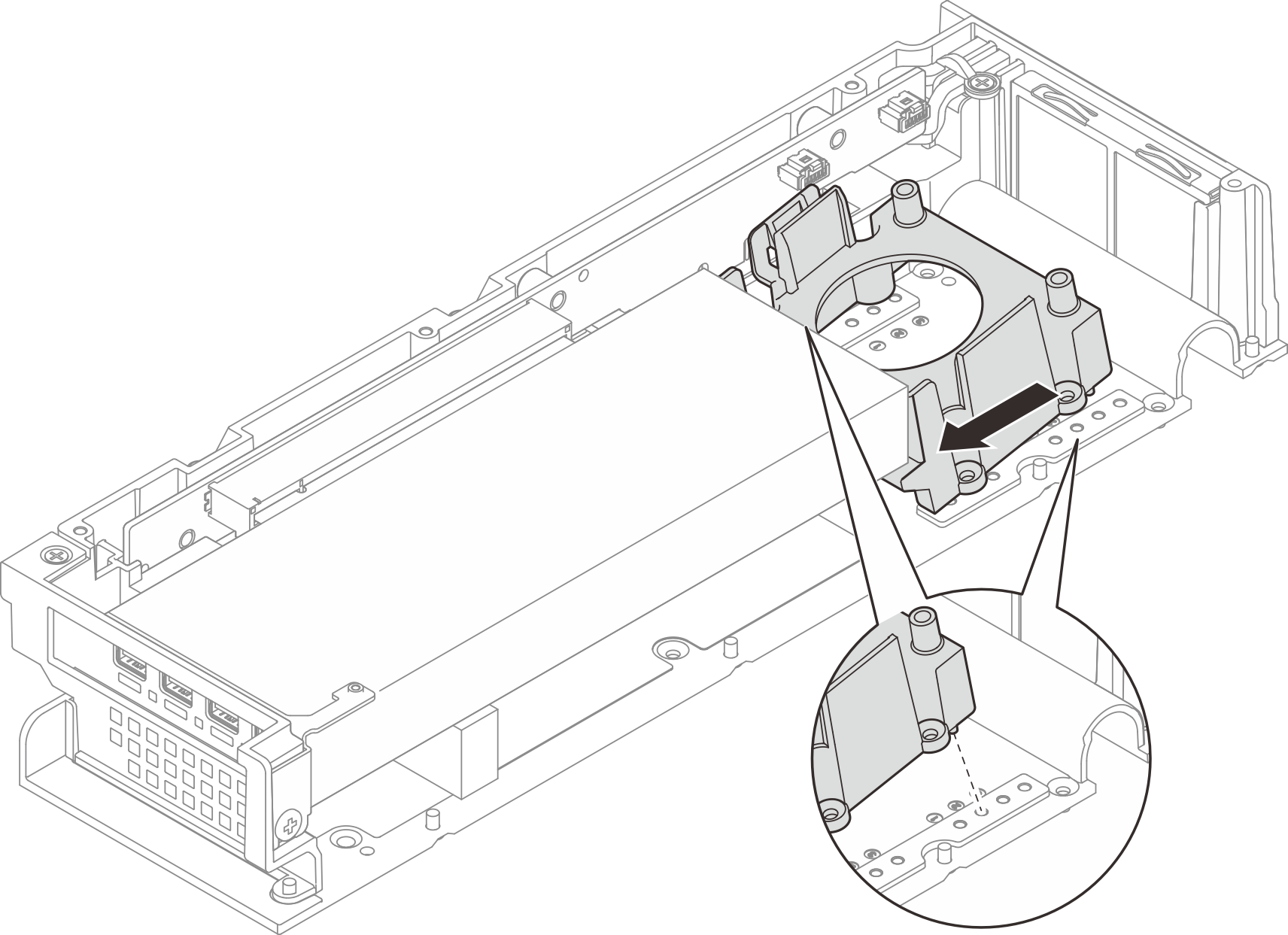

    Figure 1. Installation de la grille de support

  3. Serrez les quatre vis et assurez-vous que la grille de support est bien fixée.

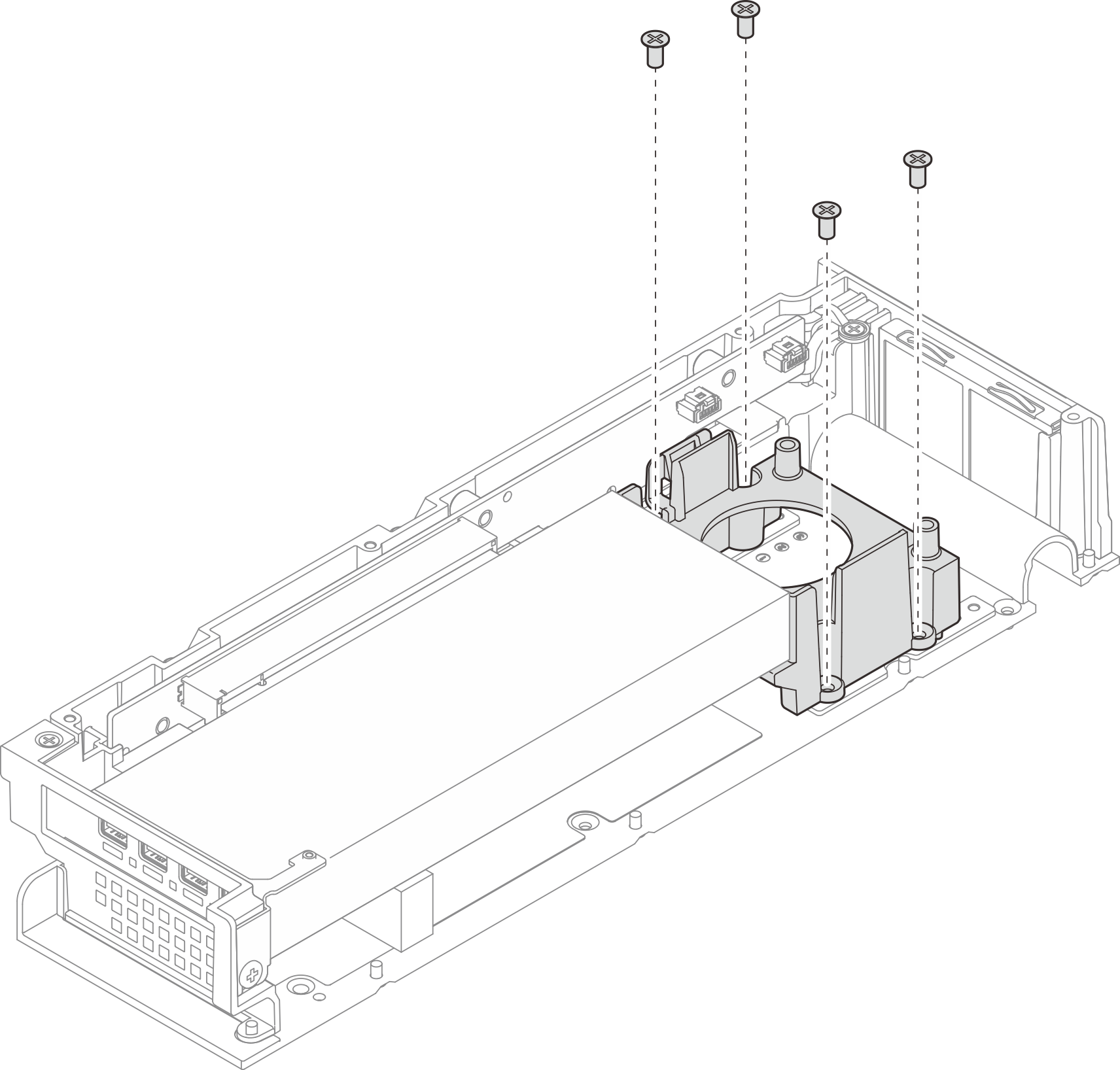

    Figure 2. Installation de la grille de support

Après avoir terminé

  1. Installez le carter supérieur d’extension. Voir Installation du carter supérieur d’extension.
  2. Installez le kit d’extension sur le nœud. Voir Installation du kit d’extension.
  3. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
