Установка адаптера PCIe
В этом разделе приведены инструкции по установке адаптера PCIe.
Об этой задаче
Во избежание возможных опасностей прочитайте следующие положения по безопасности и соблюдайте их.
- S002
ОСТОРОЖНОКнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Используйте любую документацию, поставляемую с адаптером PCIe, и следуйте приведенным в ней инструкциям, дополняющим инструкции данного раздела.
Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Прим.
В зависимости от конфигурации компоненты адаптера PCIe и комплекта расширения могут выглядеть иначе, чем на рисунке в данном разделе.
Процедура
- Выполните подготовительные действия для этой задачи.
- Для комплекта расширения адаптера графического процессора, если форм-фактор устанавливаемого адаптера PCIe отличается от снятого, снимите опорный дефлектор перед установкой адаптера PCIe. См. раздел Снятие опорного дефлектора.
- Установите адаптер PCIe.

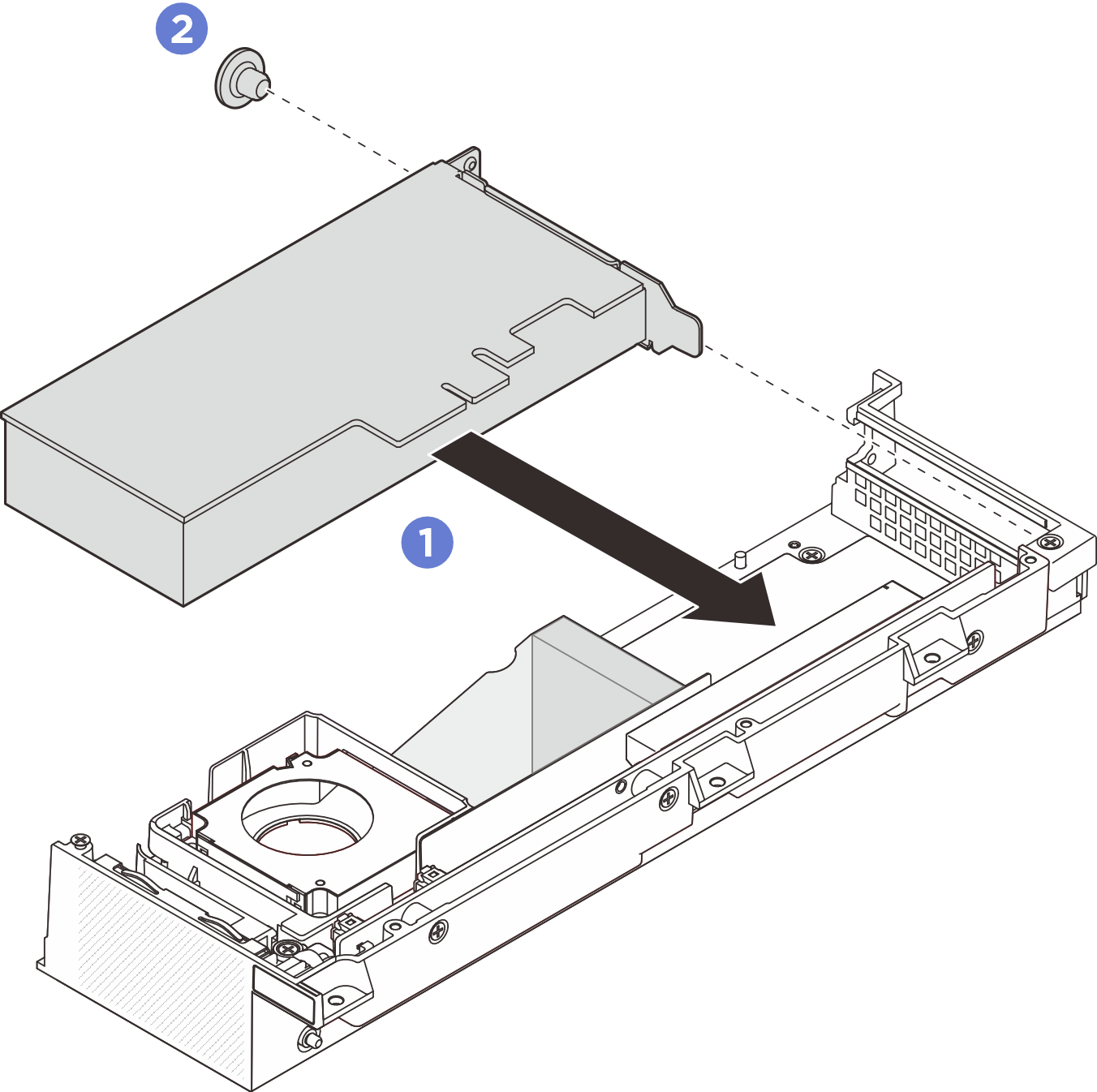

Вставьте адаптер PCIe в гнездо PCIe.
Затяните один винт, чтобы зафиксировать адаптер PCIe.Рис. 1. Установка адаптера PCIe
После завершения
- (Дополнительно) Для комплекта расширения адаптера графического процессора установите опорный дефлектор. См. раздел Установка опорного дефлектора.
- Установите верхний кожух комплекта расширения. См. раздел Установка верхнего кожуха комплекта расширения.
- Установите комплект расширения в узел. См. раздел Установка комплекта расширения.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
