安裝 PCIe 配接卡

請依照本節中的指示安裝 PCIe 配接卡。

關於此作業

為避免可能發生的危險，請閱讀並遵循下列安全聲明。
  • S002
    disconnect all power
    注意
    裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 請使用 PCIe 配接卡隨附的任何文件，除了本節的指示之外，還必須遵循隨附文件中的指示操作。

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

註

視特定類型而定，您的 PCIe 配接卡和擴充套件元件看起來可能與本節中的圖例不同。

程序

  1. 為此作業做好準備。
    1. （選用）如果要安裝的 PCIe 配接卡具有不同類型，請確保從 PCIe 配接卡上卸下支撐擋板。請參閱卸下支撐擋板。
  2. 系統僅支援半高托架。將半高托架安裝到 PCIe 配接卡。
  3. 安裝 PCIe 配接卡。
    1. 將 PCIe 配接卡插入 PCIe 擴充卡中。
    2. 鎖緊螺絲，將 PCIe 配接卡固定到 PCIe 擴充卡。

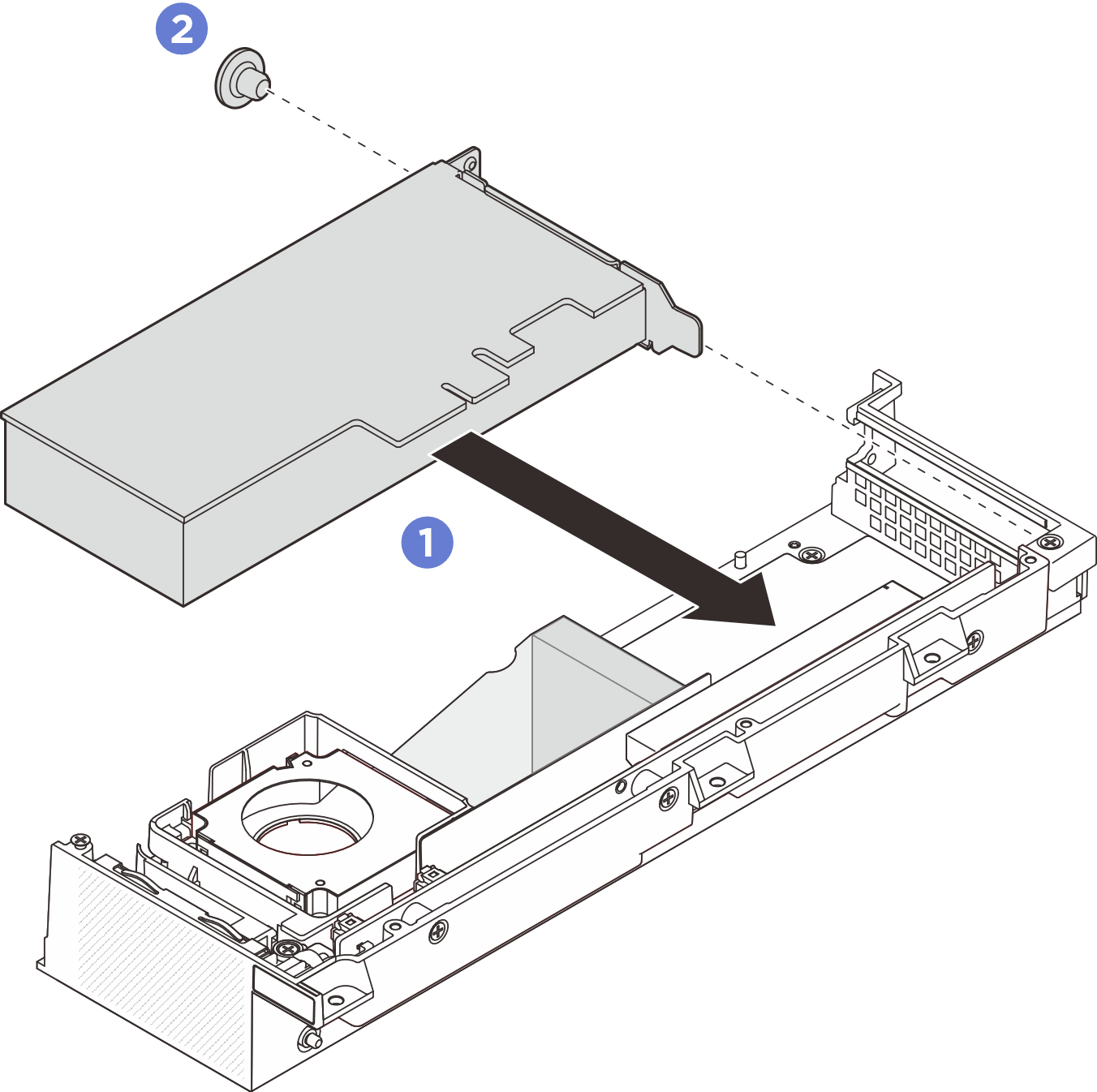

      圖 1. 安裝 PCIe 配接卡

在您完成之後

  1. （選用）安裝支撐擋板。請參閱安裝支撐擋板。
  2. 安裝擴充上蓋。請參閱安裝擴充上蓋。
  3. 將擴充套件安裝到節點。請參閱安裝擴充套件。
  4. 完成零件更換。請參閱完成零件更換。
