ติดตั้งอะแดปเตอร์ PCIe
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ PCIe
เกี่ยวกับงานนี้
เพื่อป้องกันอันตรายที่อาจเกิดขึ้น ให้อ่านและปฏิบัติตามคำชี้แจงด้านความปลอดภัยต่อไปนี้
- S002
ข้อควรระวังปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ใช้เอกสารที่มาพร้อมกับอะแดปเตอร์ PCIe และทำตามคำแนะนำดังกล่าวนอกเหนือจากคำแนะนำในส่วนนี้
นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
หมายเหตุ
อะแดปเตอร์ PCIe และชุดขยายของคุณอาจดูแตกต่างจากภาพประกอบในส่วนนี้ ทั้งนี้ขึ้นอยู่กับประเภทนั้นๆ
ขั้นตอน
- เตรียมการสำหรับงานนี้
- (ไม่บังคับ) หากอะแดปเตอร์ PCIe ที่จะติดตั้งเป็นอะแดปเตอร์ชนิดอื่น ให้ตรวจสอบให้แน่ใจว่าได้ถอดแผ่นกั้นรองรับออกจากอะแดปเตอร์ PCIe แล้ว ดูถอดแผ่นกั้นรองรับ
- ระบบจะรองรับโครงยึดแบบต่ำเท่านั้น ติดตั้งโครงยึดแบบต่ำเข้ากับอะแดปเตอร์ PCIe
- ติดตั้งอะแดปเตอร์ PCIe
ติดตั้งอะแดปเตอร์ PCIe ลงในการ์ดตัวยก PCIe

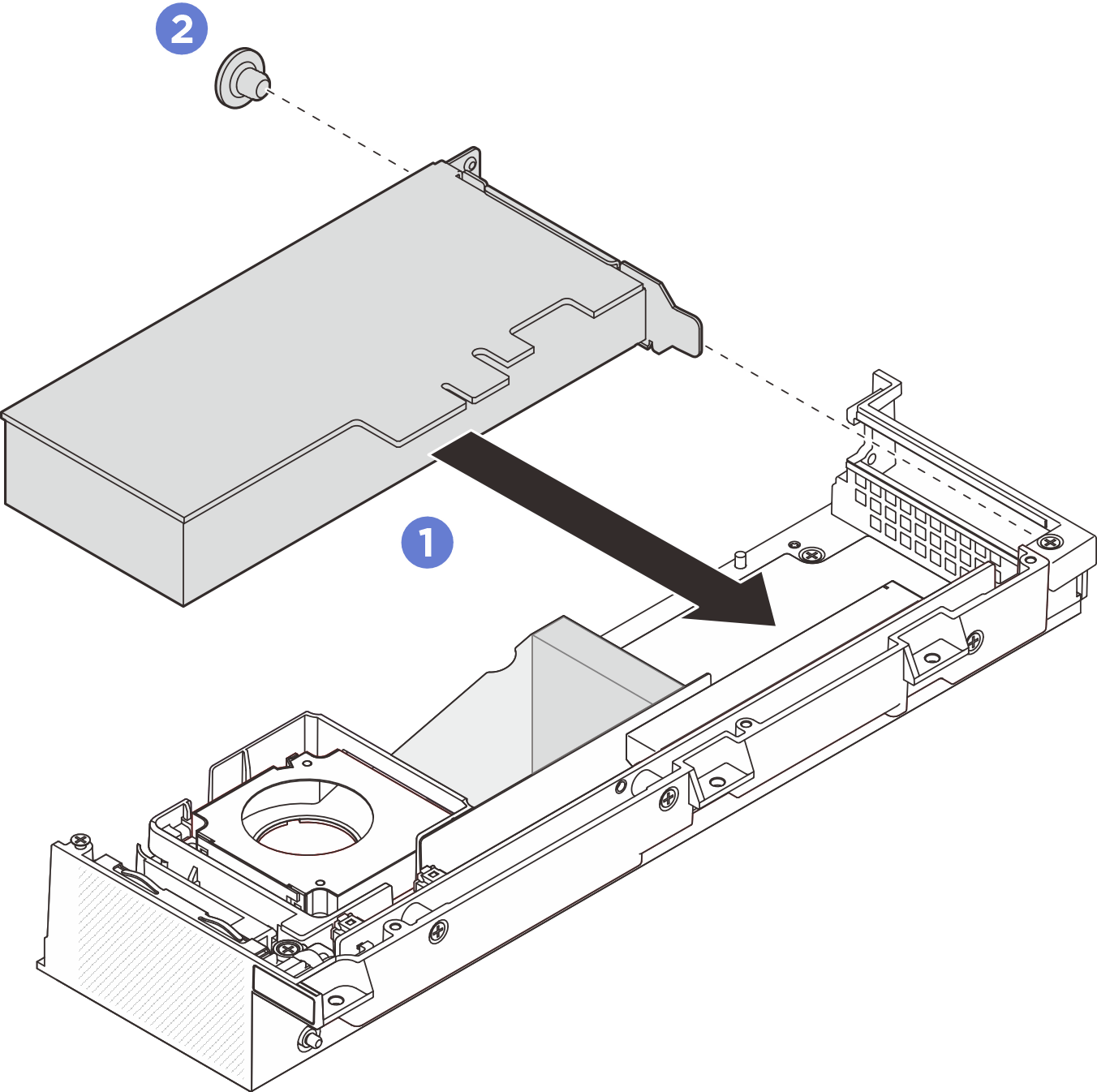

ขันสกรูให้แน่นเพื่อยึดอะแดปเตอร์ PCIe กับการ์ดตัวยก PCIeรูปที่ 1. การติดตั้งอะแดปเตอร์ PCIe
หลังจากดำเนินการเสร็จ
- (ไม่บังคับ) ติดตั้งแผ่นกั้นรองรับ ดู ติดตั้งแผ่นกั้นรองรับ
- ติดตั้งฝาครอบด้านบนส่วนขยาย ดู ติดตั้งฝาครอบด้านบนส่วนขยาย
- ติดตั้งชุดขยายลงในโหนด ดู ติดตั้งชุดขยาย
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
