Installazione dell'adattatore PCIe
Seguire le istruzioni riportate in questa sezione per installare un adattatore PCIe.
Informazioni su questa attività
- S002
AvvertenzaIl pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Consultare la documentazione fornita con l'adattatore PCIe e seguire le istruzioni in aggiunta a quelle contenute in questa sezione.
Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.
A seconda del tipo specifico, l'adattatore PCIe e i componenti del kit di espansione potrebbero avere un aspetto diverso rispetto alla figura riportata in questa sezione.
Procedura
- Effettuare i preparativi per questa attività.
- (Facoltativo) Se l'adattatore PCIe da installare è di tipo diverso, assicurarsi che il deflettore di supporto sia stato rimosso dall'adattatore PCIe. Vedere Rimozione del deflettore di supporto.
- Il sistema supporta solo la staffa low-profile. Installare la staffa low-profile nell'adattatore PCIe.
- Installare un adattatore PCIe.
Inserire l'adattatore PCIe nella scheda verticale PCIe.

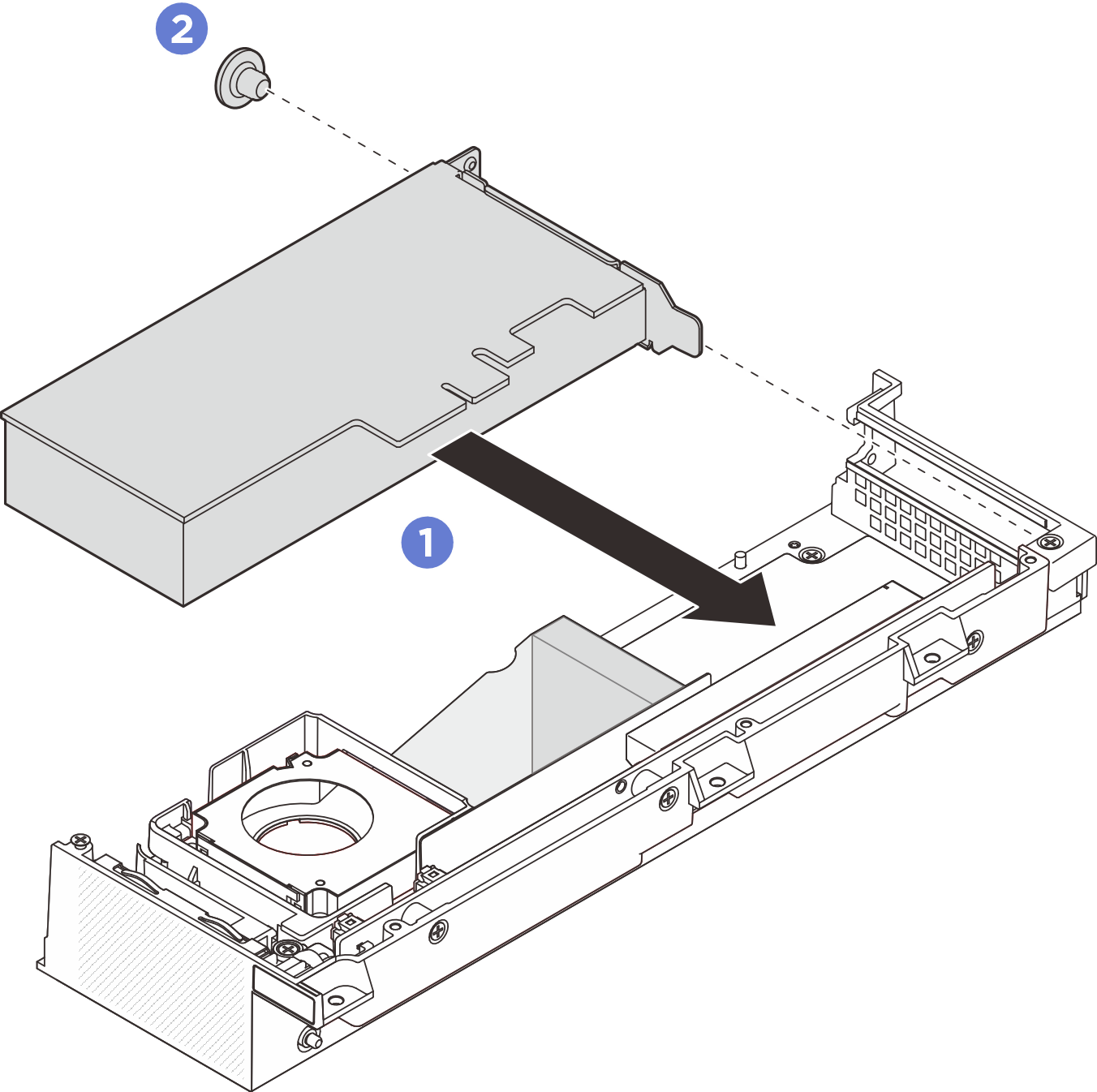

Serrare la vite per fissare l'adattatore PCIe alla scheda verticale PCIe.Figura 1. Installazione di un adattatore PCIe
Dopo aver terminato
- (Facoltativo) Installare il deflettore di supporto. Vedere Installazione del deflettore di supporto.
- Installare il coperchio superiore di espansione. Vedere Installazione del coperchio superiore di espansione.
- Installare il kit di espansione nel nodo. Vedere Installazione del kit di espansione.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
