Rimozione di un adattatore PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore PCIe.

Informazioni su questa attività

Per evitare potenziali pericoli, leggere le seguenti normative sulla sicurezza e attenervisi.
  • S002
    disconnect all power
    Avvertenza
    Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione
Nota

  • A seconda del tipo specifico, l'adattatore PCIe e i componenti del kit di espansione potrebbero avere un aspetto diverso rispetto alla figura riportata in questa sezione.

  • Consultare la documentazione fornita con l'adattatore PCIe e seguire le istruzioni in aggiunta a quelle contenute in questa sezione.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere il kit di espansione dal nodo. Vedere Rimozione del kit di espansione.
    2. Rimuovere il coperchio superiore di espansione. Vedere Rimozione del coperchio superiore di espansione.
  2. Rimuovere un adattatore PCIe.
    1. Rimuovere le viti che fissano la staffa dell'adattatore PCIe al kit di espansione.
    2. Afferrare l'adattatore PCIe per i bordi, quindi estrarlo con cautela dallo slot.

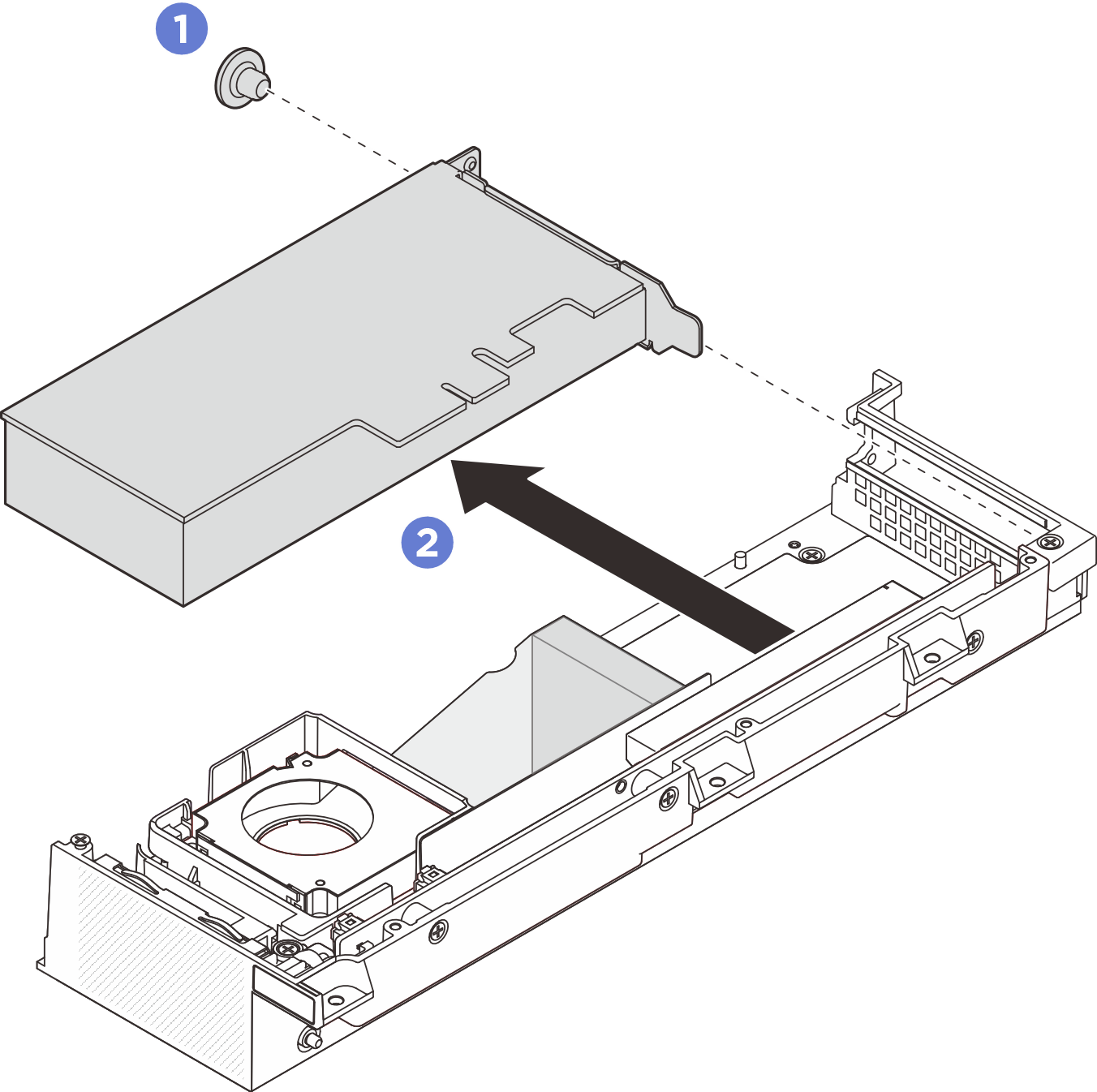

    Figura 1. Rimozione di un adattatore PCIe

Dopo aver terminato

  1. Installare l'adattatore PCIe nello slot PCIe. Vedere Installazione dell'adattatore PCIe.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
