PCIe 어댑터 제거

이 섹션의 지침에 따라 PCIe 어댑터를 제거하십시오.

이 작업 정보

잠재적 위험을 피하려면 다음 안전 경고문을 읽고 이를 준수하십시오.
  • S002
    disconnect all power
    경고
    장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

주

  • 특정 유형에 따라 PCIe 어댑터 및 확장 키트 구성 요소가 이 섹션의 그림과 다를 수 있습니다.

  • 이 섹션의 지시사항 외에도 PCIe 어댑터와 함께 제공되는 모든 설명서를 사용하고 해당하는 지시사항을 따르십시오.

절차

  1. 이 작업을 준비하십시오.
    1. 노드에서 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
    2. 확장 윗면 덮개를 제거하십시오. 확장 윗면 덮개 제거의 내용을 참조하십시오.
  2. PCIe 어댑터를 제거하십시오.
    1. 확장 키트에 PCIe 어댑터 브래킷을 고정하는 나사를 제거합니다.
    2. PCIe 어댑터의 가장자리를 잡고 슬롯에서 조심스럽게 빼내십시오.

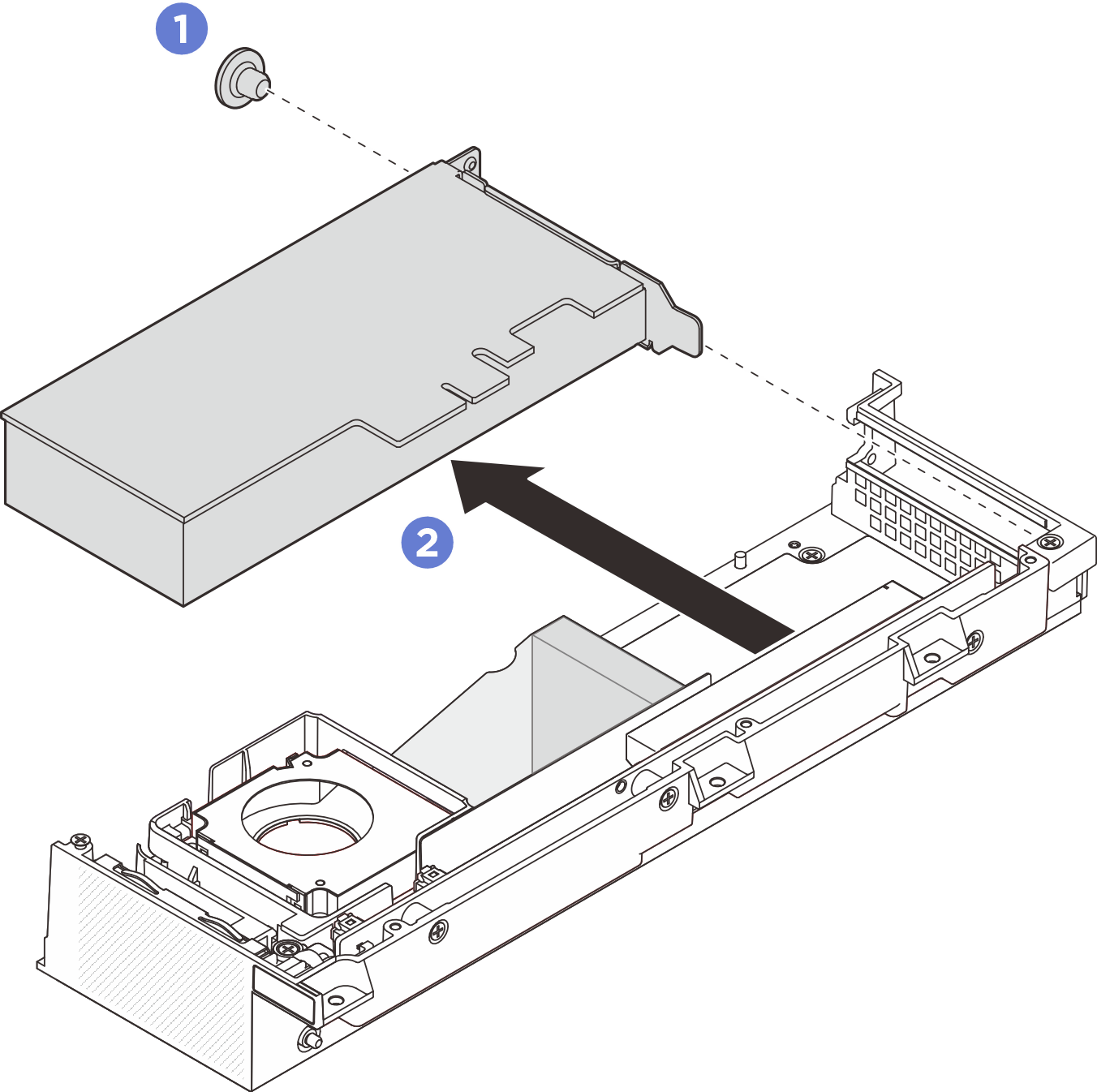

    그림 1. PCIe 어댑터 제거

완료한 후

  1. PCIe 슬롯에 PCIe 어댑터를 설치하십시오. PCIe 어댑터 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
