Extracción de un adaptador PCIe

Siga las instrucciones que aparecen en esta sección para extraer un adaptador PCIe.

Acerca de esta tarea

Para evitar posibles peligros, lea y siga las siguientes declaraciones de seguridad.
  • S002
    disconnect all power
    PRECAUCIÓN
    El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Nota

  • En función del tipo específico, el adaptador PCIe y los componentes del kit de expansión pueden tener un aspecto diferente del que presenta la ilustración de esta sección.

  • Utilice la documentación que viene con el adaptador PCIe y siga esas instrucciones además de las instrucciones de esta sección.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite el kit de expansión del nodo. Consulte Extracción del kit de expansión.
    2. Quite la cubierta superior de expansión. Consulte Extracción de la cubierta superior de expansión.
  2. Extracción de un adaptador PCIe.
    1. Quite los tornillos que fijan el soporte de adaptador PCIe al kit de expansión.
    2. Sujete el adaptador PCIe por los bordes y tírelo suavemente para quitarlo de la ranura.

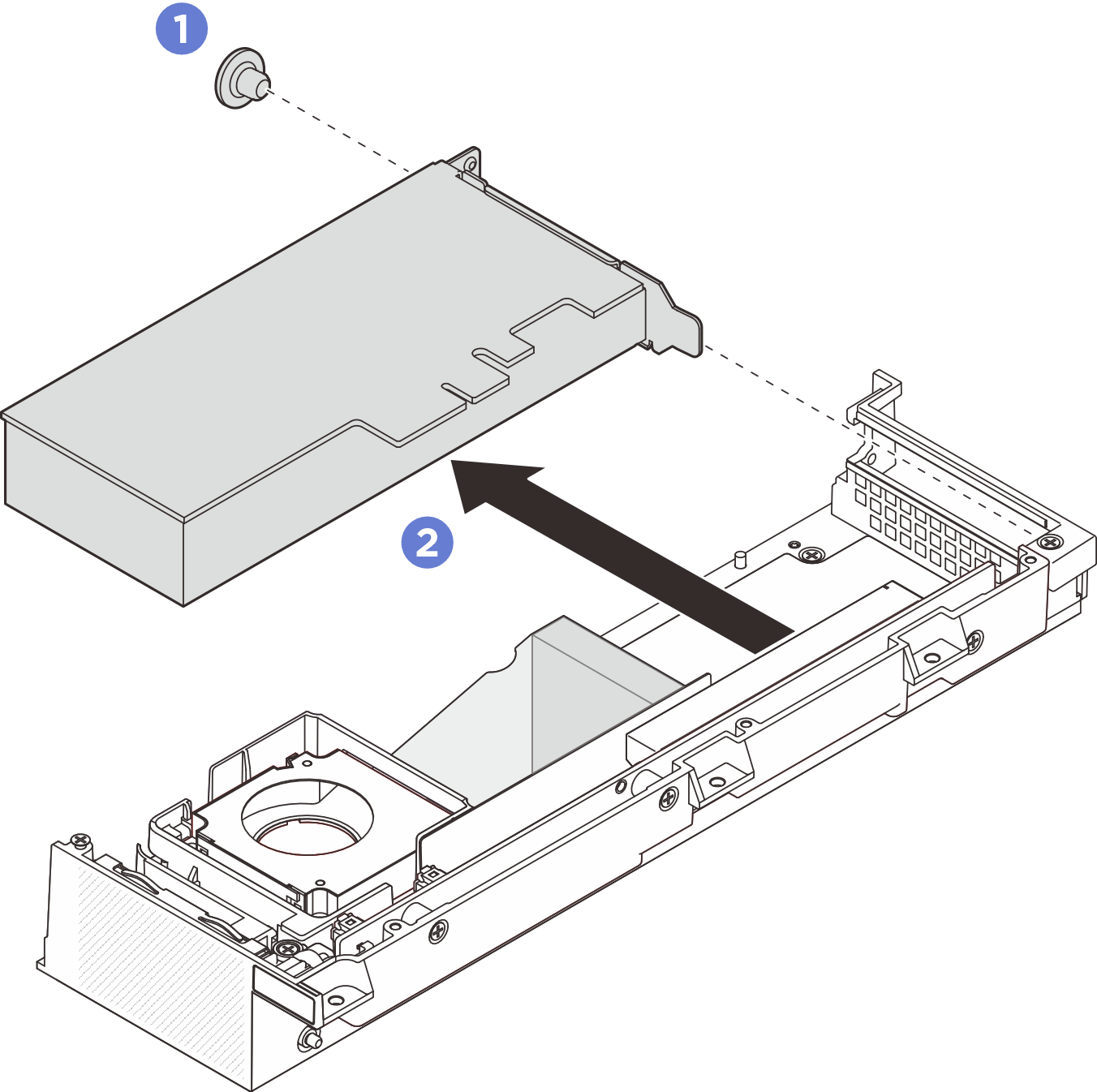

    Figura 1. Extracción del adaptador PCIe

Después de finalizar

  1. Instale el adaptador PCIe en la ranura PCIe. Consulte Instalación del adaptador PCIe.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
