PCIe-Adapter entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen PCIe-Adapter zu entfernen.

Zu dieser Aufgabe

Zum Vermeiden möglicher Gefahren lesen und beachten Sie die folgenden Sicherheitshinweise.
  • S002
    disconnect all power
    VORSICHT
    Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
Anmerkung

  • Je nach Typ des PCIe-Adapters und des Erweiterungssatzes weichen die Komponenten möglicherweise von der Abbildung in diesem Abschnitt ab.

  • Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die Dokumentation, die im Lieferumfang des PCIe-Adapters enthalten ist, und folgen Sie den dort beschriebenen Anweisungen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Erweiterungssatz aus dem Knoten. Siehe Erweiterungssatz entfernen.
    2. Entfernen Sie die obere Abdeckung der Erweiterung. Siehe Obere Abdeckung der Erweiterung entfernen.
  2. Entfernen Sie einen PCIe-Adapter.
    1. Entfernen Sie die Schrauben, mit denen der PCIe-Adapterhalter am Erweiterungssatz befestigt ist.
    2. Halten Sie den PCIe-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem Steckplatz.

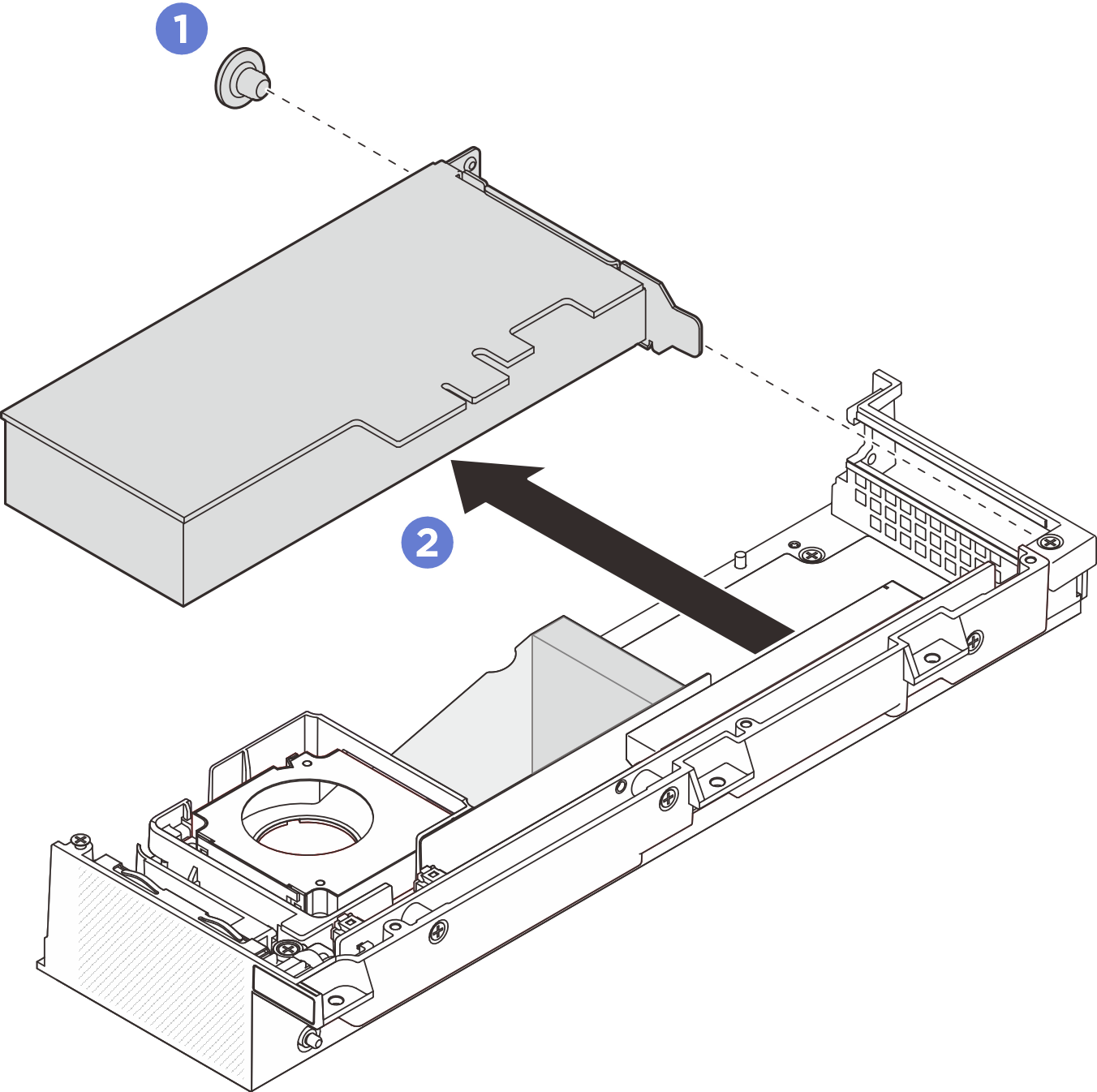

    Abbildung 1. Entfernen eines PCIe-Adapters

Nach dieser Aufgabe

  1. Installieren Sie den PCIe-Adapter im PCIe-Steckplatz. Siehe PCIe-Adapter installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
