Ansicht von oben

Die Abbildungen in diesem Abschnitt enthalten Informationen zur Ansicht von oben des Servers.

Anmerkung
Je nach Konfiguration weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.

Oberansicht: obere Ebene

Die folgende Abbildung zeigt die Ansicht von oben nach dem Entfernen der Lüfterabdeckung.

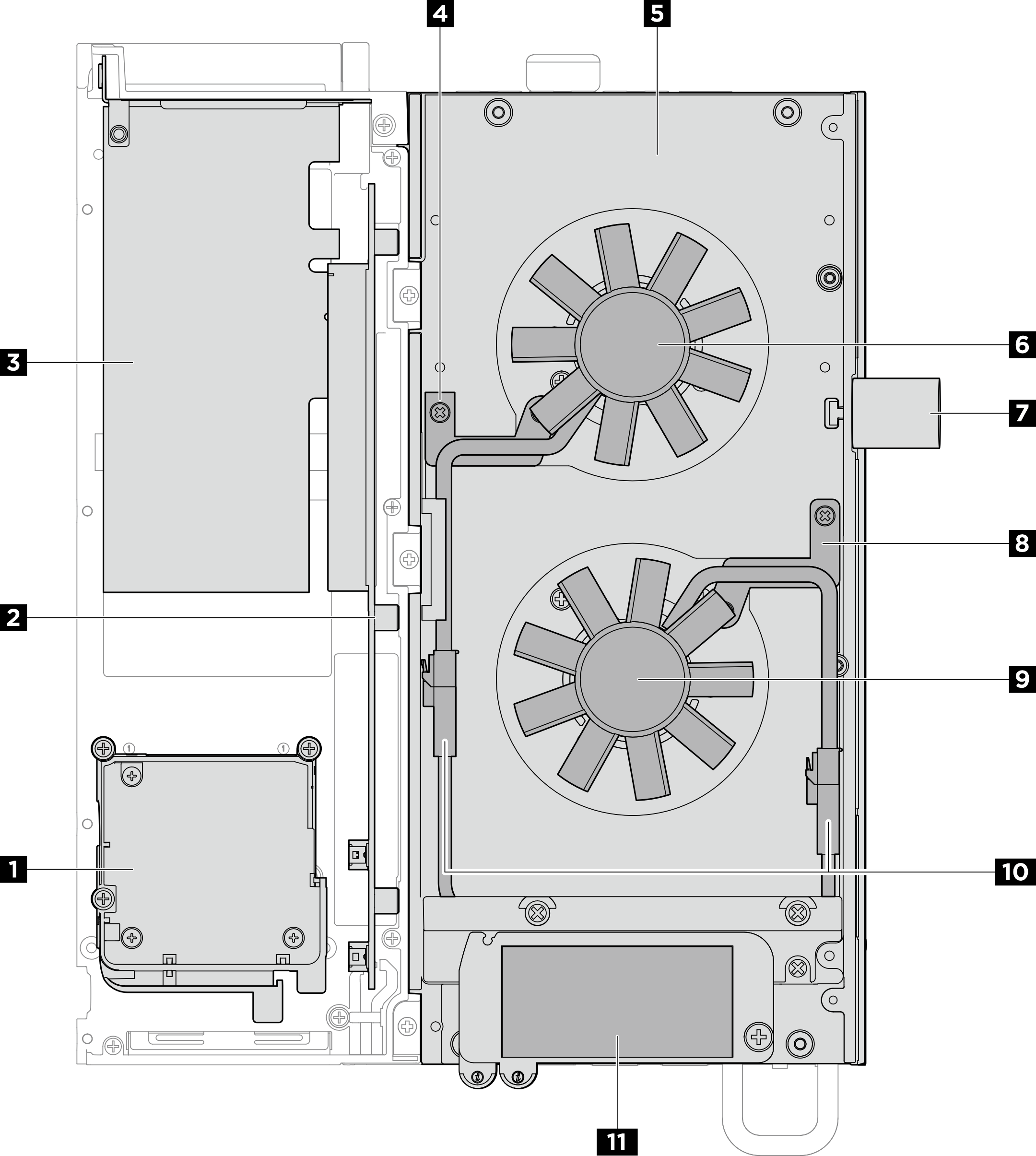

Abbildung 1. Oberansicht: obere Ebene

Tabelle 1. Oberansicht: obere Ebene
ErweiterungssatzServer
1
  • Ethernet-Adapter: Lüftermodul
  • GPU-Adapter: Stützblech für GPU-Adapter
4 Halterung des Lüfterüberbrückungskabels 1
2 PCIe-Adapterkarte5 Obere Abdeckung
3 PCIe-Adapter6 Lüfter 1
 7 Kensington-Schloss
 8 Halterung des Lüfterüberbrückungskabels 2
9 Lüfter 2
10 Lüfterüberbrückungskabel
 11 Lenovo XClarity Controller-Netzwerkzugriffsetikett

Oberansicht: untere Ebene

Die folgende Abbildung zeigt die Ansicht von oben nach Entfernen des Erweiterungssatzes, der Lüfterabdeckung und der abnehmbaren Komponenten auf der obersten Ebene.

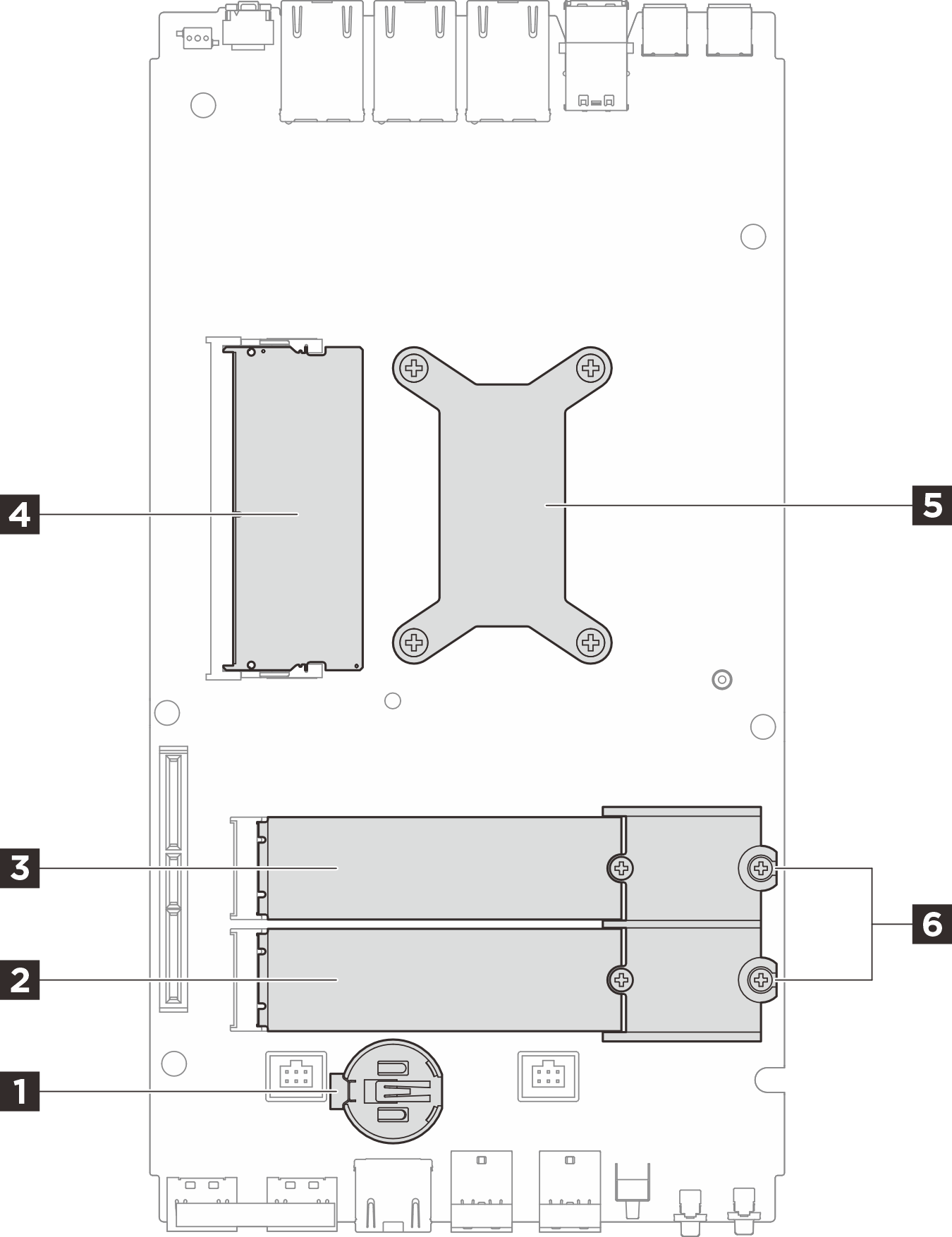

Abbildung 2. Oberansicht: untere Ebene

Tabelle 2. Oberansicht: untere Ebene
1 CMOS-Batterie2 M.2-Laufwerksteckplatz 3
3 M.2-Laufwerksteckplatz 24 DIMM-Steckplatz 1
5 Prozessor und Prozessorkühlkörper6 M.2-Halterung (nur für Typ 2280)
