Вид сверху
На рисунках в этом разделе представлены сведения о виде сервера сверху.
Прим.
В зависимости от конфигурации сервер может выглядеть несколько иначе, чем на изображении ниже.
Вид сверху: верхний уровень
На следующем рисунке представлен вид сверху после снятия кожуха вентилятора.

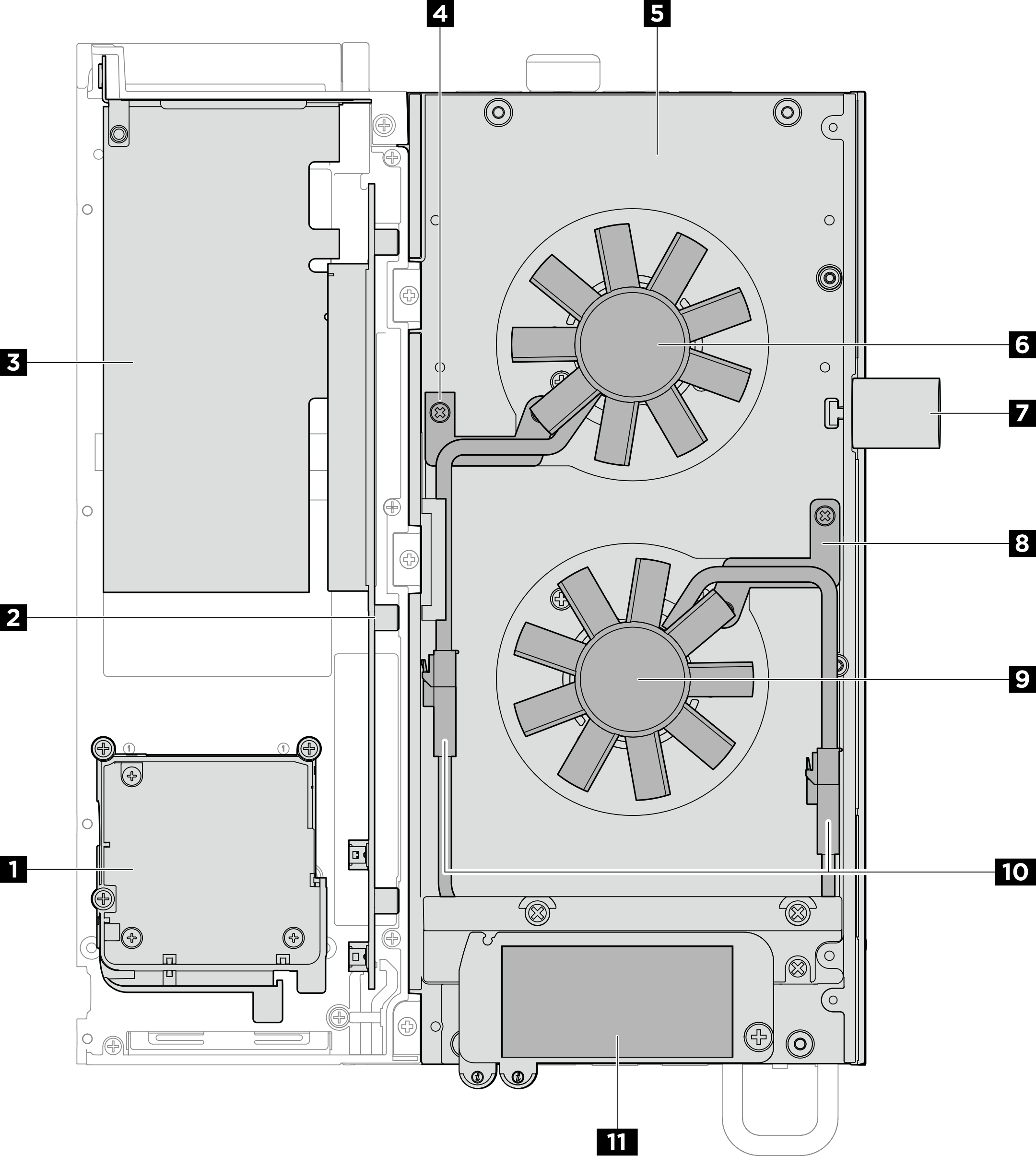

Рис. 1. Вид сверху: верхний уровень
| Комплект расширения | Сервер |
1
| 4 Скоба 1 кабеля моста вентилятора |
| 2 Плата-адаптер Riser PCIe | 5 Верхний кожух |
| 3 Адаптер PCIe | 6 Вентилятор 1 |
| 7 Замок Kensington | |
| 8 Скоба 2 кабеля моста вентилятора | |
| 9 Вентилятор 2 | |
| 10 Кабели мостов вентиляторов | |
| 11 Этикетка доступа к сети Lenovo XClarity Controller |
Вид сверху: нижний уровень
На следующем рисунке представлен вид сверху после снятия комплекта расширения, кожуха вентилятора и съемных компонентов верхнего уровня.

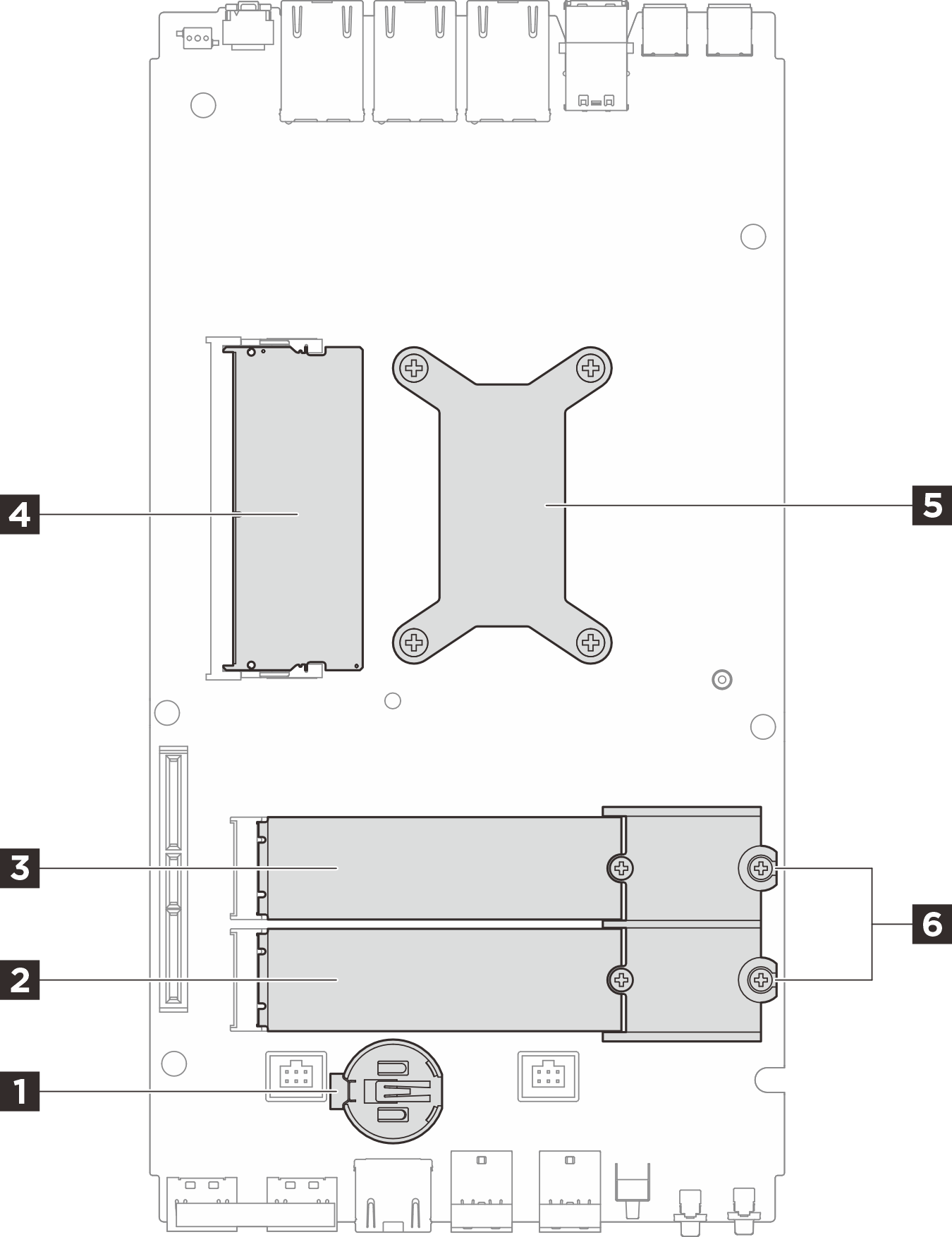

Рис. 2. Вид сверху: нижний уровень
| 1 Батарейка CMOS | 2 Гнездо 3 для диска M.2 |
| 3 Гнездо 2 для диска M.2 | 4 Гнездо 1 для модуля DIMM |
| 5 Процессор с радиатором | 6 Держатель M.2 (только для типа 2280) |
