Vista superiore
Le figure riportate in questa sezione forniscono informazioni sulla vista superiore del server.
Nota
In base alla configurazione, il server può avere un aspetto leggermente diverso dalla figura.
Vista superiore: livello superiore
La seguente figura rappresenta la vista superiore dopo la rimozione della copertura della ventola.

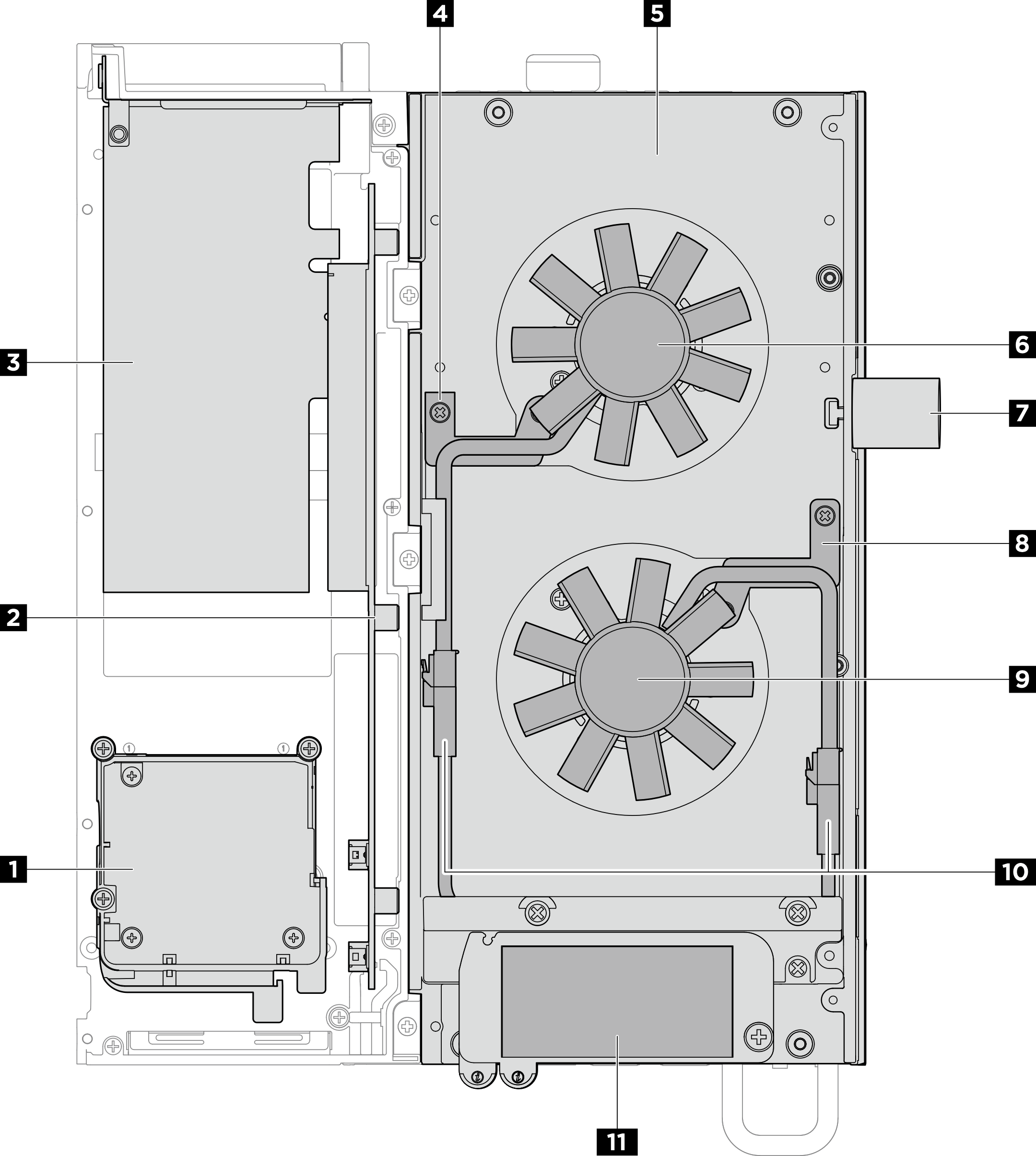

Figura 1. Vista superiore: livello superiore
| Kit di espansione | Server |
1
| 4 Staffa del cavo del bridge della ventola 1 |
| 2 Scheda verticale PCIe | 5 Coperchio superiore |
| 3 Adattatore PCIe | 6 Ventola 1 |
| 7 Lucchetto Kensington | |
| 8 Staffa del cavo del bridge della ventola 2 | |
| 9 Ventola 2 | |
| 10 Cavi del bridge della ventola | |
| 11 Etichetta di accesso alla rete di Lenovo XClarity Controller |
Vista superiore: livello inferiore
La seguente figura rappresenta la vista superiore dopo la rimozione del kit di espansione, della copertura della ventola e dei componenti rimovibili sul livello superiore.

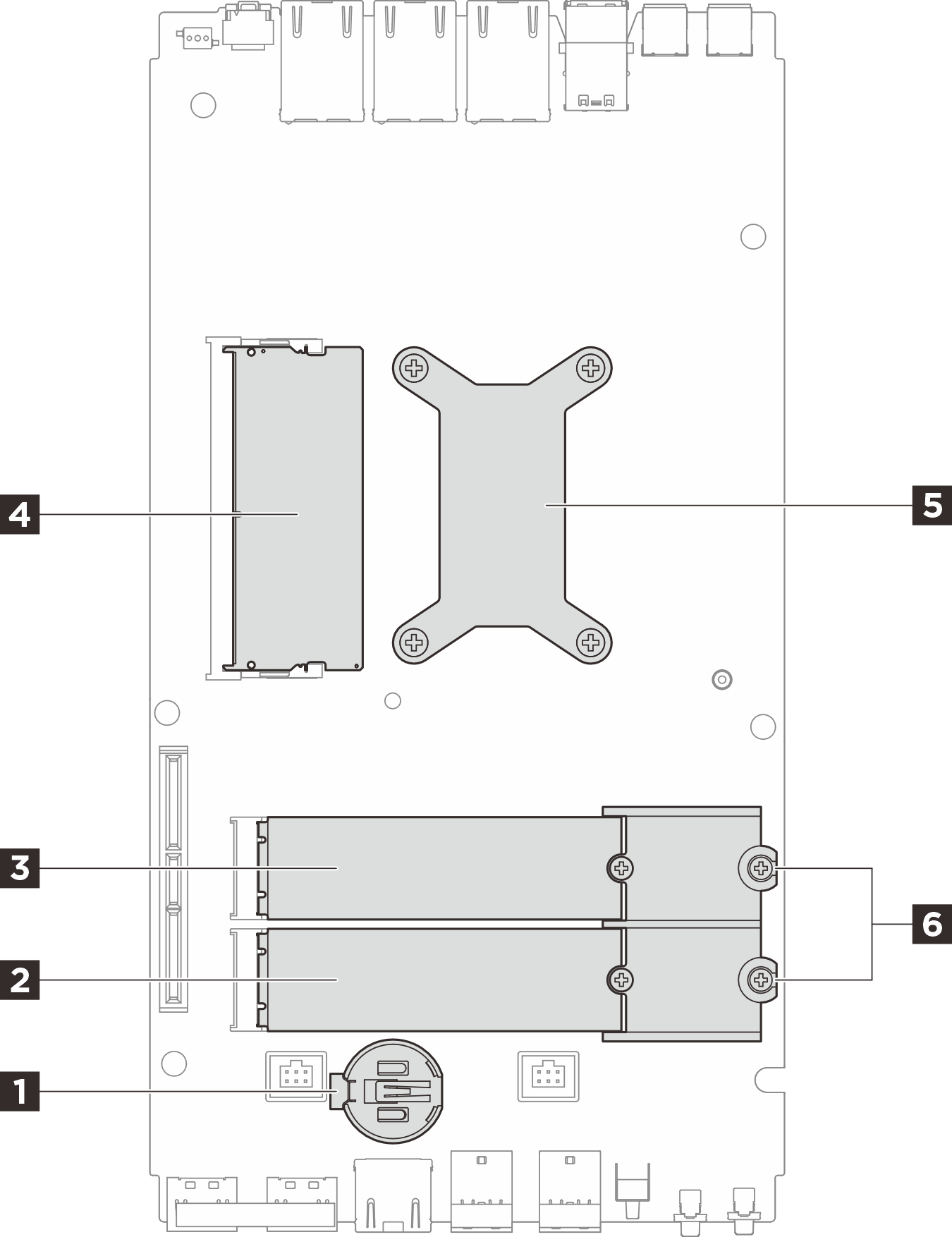

Figura 2. Vista superiore: livello inferiore
| 1 Batteria CMOS | 2 Slot 3 dell'unità M.2 |
| 3 Slot 2 dell'unità M.2 | 4 Slot DIMM 1 |
| 5 Processore e dissipatore di calore del processore | 6 Supporto M.2 (solo per il tipo 2280) |
