Vista anteriore

In questa sezione sono contenute informazioni su controlli, LED e connettori presenti nella parte anteriore del server.

Nota
A seconda del modello, il server può avere un aspetto leggermente diverso dalla figura.

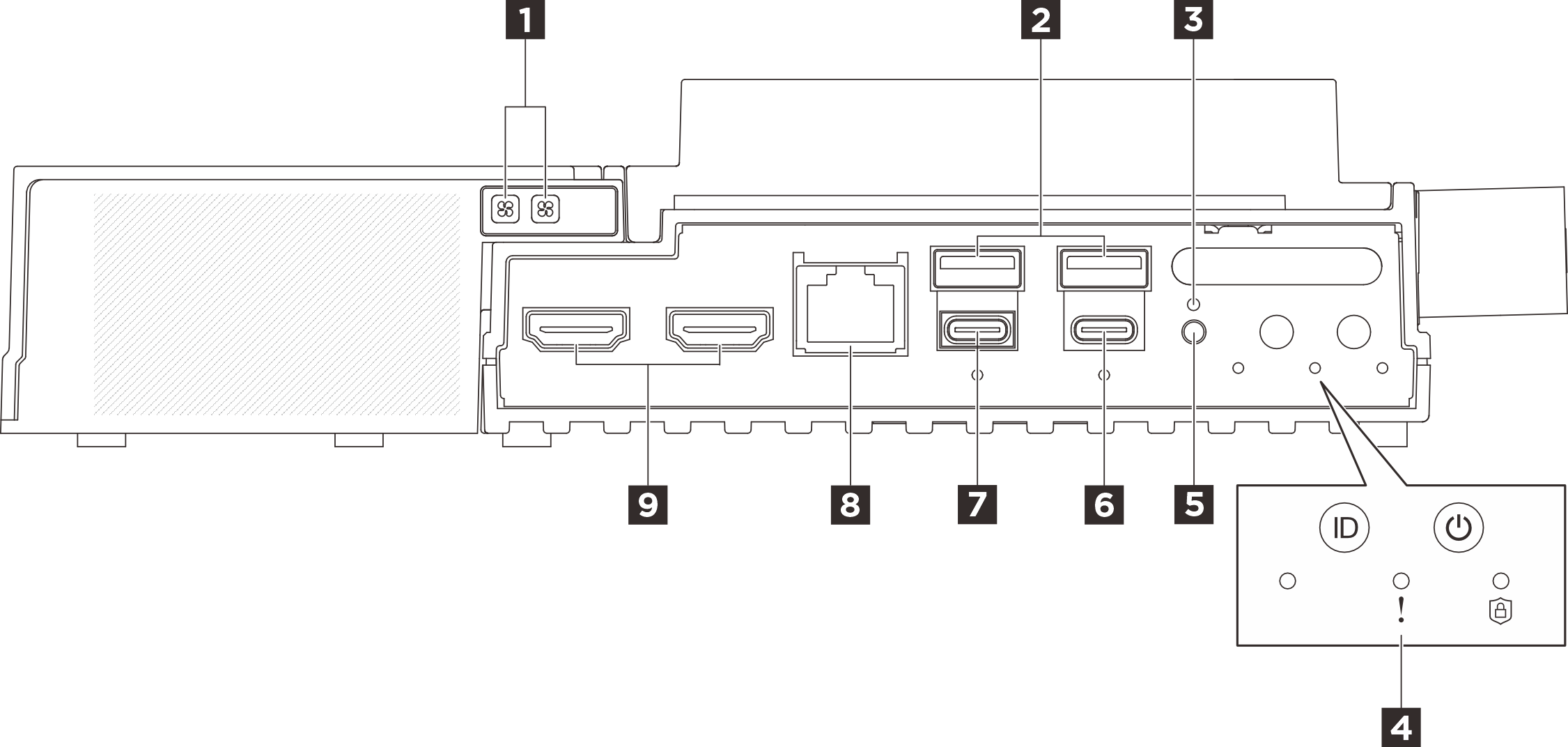

Figura 1. Vista anteriore

Tabella 1. Componenti sulla vista anteriore
1 LED di errore della ventola per il kit di espansione dell'adattatore Ethernet (ambra)2 Connettori USB 3.2 Gen 2 (10 Gbps) Type-A (porta USB 1 e porta 2)
3 Pulsante di blocco4 Pulsanti e LED di sistema
5 Pulsante di commutazione UART6 Connettore USB 3.2 Gen 2 (10 Gbps) Type-C con supporto dello schermo (porta USB 4)
7 Connettore USB 3.2 Gen 2 (10 Gbps) Type-C con supporto dello schermo (porta USB 3)8 Connettore della console seriale RJ-45 RS-232 per OS/BIOS o XCC
9 Connettori HDMI 2.0
Nota
I connettori 6, 7 e 9 sono porte di display. Se i monitor collegati a questi connettori non funzionano normalmente, vedere Problemi di monitor e video.

1 LED di errore della ventola per il kit di espansione dell'adattatore Ethernet (ambra)​

Quando è acceso un LED di errore della ventola sul kit di espansione dell'adattatore Ethernet, la ventola di sistema corrispondente funziona lentamente o è guasta.

2 Connettori USB 3.2 Gen 2 (10 Gbps) Type-A (porta USB 1 e porta 2)​

Collegare un dispositivo USB, quali un mouse, una tastiera o altri dispositivi a uno di questi connettori.

3 Pulsante di blocco​

Dopo aver premuto questo pulsante, il server sarà in Modalità di blocco del sistema per motivi di sicurezza e il LED di sicurezza del server inizierà a lampeggiare. Vedere LED anteriori per identificare lo stato del LED di sicurezza. Il pulsante di blocco non risponde se viene premuto dopo che il sistema è già entrato nel menu di configurazione BIOS o nel sistema operativo.

4 Pulsanti e LED di sistema​

I pulsanti e i LED forniscono controlli e lo stato del sistema. In questa area sono disponibili i seguenti pulsanti e LED:
  • LED di stato UART (bianco)
  • LED di errore di sistema (giallo)
  • LED di sicurezza (verde)
  • Pulsante di alimentazione con LED di stato dell'alimentazione (verde)
  • Pulsante UID con LED (blu)

Per ulteriori informazioni, vedere LED anteriori.

5 Pulsante di commutazione UART​

Premere questo pulsante per commutare l'output UART tra il log XCC (solo per i tecnici dell'assistenza Lenovo) o il log CPU. Dopo l'accensione del server, l'output è il log della CPU per impostazione predefinita. Vedere LED anteriori per determinare lo stato dell'output UART.

6 Connettore USB 3.2 Gen 2 (10 Gbps) Type-C con supporto dello schermo (porta USB 4)​

Collegare un dispositivo USB, come un mouse, una tastiera, un monitor o altri dispositivi, a questo connettore. Questo connettore supporta lo schermo.
Nota

  • La risoluzione video massima è 4 K a 60 Hz.

  • Il connettore supporta fino a 15 watt di alimentazione (5 V/3 A).

7 Connettore USB 3.2 Gen 2 (10 Gbps) Type-C con supporto dello schermo (porta USB 3)​

Collegare un dispositivo USB, come un mouse, una tastiera, un monitor o altri dispositivi, a questo connettore. Dare priorità alla configurazione dell'impostazione UEFI tramite questa porta.

Nota

  • Si consiglia di collegare un monitor alla porta USB 3 (con supporto dello schermo) durante l'accensione del sistema. L'output dei messaggi di errore durante l'avvio del sistema proviene dalla porta USB 3. Dopo aver effettuato l'accesso al sistema operativo, se il monitor collegato alla porta USB 3 diventa vuoto, collegare il monitor a un'altra porta del display. Vedere Problemi di monitor e video per ulteriori informazioni.

  • La risoluzione video massima è 1.920 x 1.200 a 60 Hz.

  • Il connettore può supportare fino a 15 watt di alimentazione (5 V/3 A).

8 Connettore della console seriale RJ-45 RS-232 per OS/BIOS o XCC​

Collegare un cavo della console COMM seriale RJ-45 esterno a questa console seriale RS-232 con connettore RJ-45.

9 Connettori HDMI 2.0​

Collegare un dispositivo compatibile HDMI a uno di questi connettori.
Nota
La risoluzione video massima è 4 K a 60 Hz.

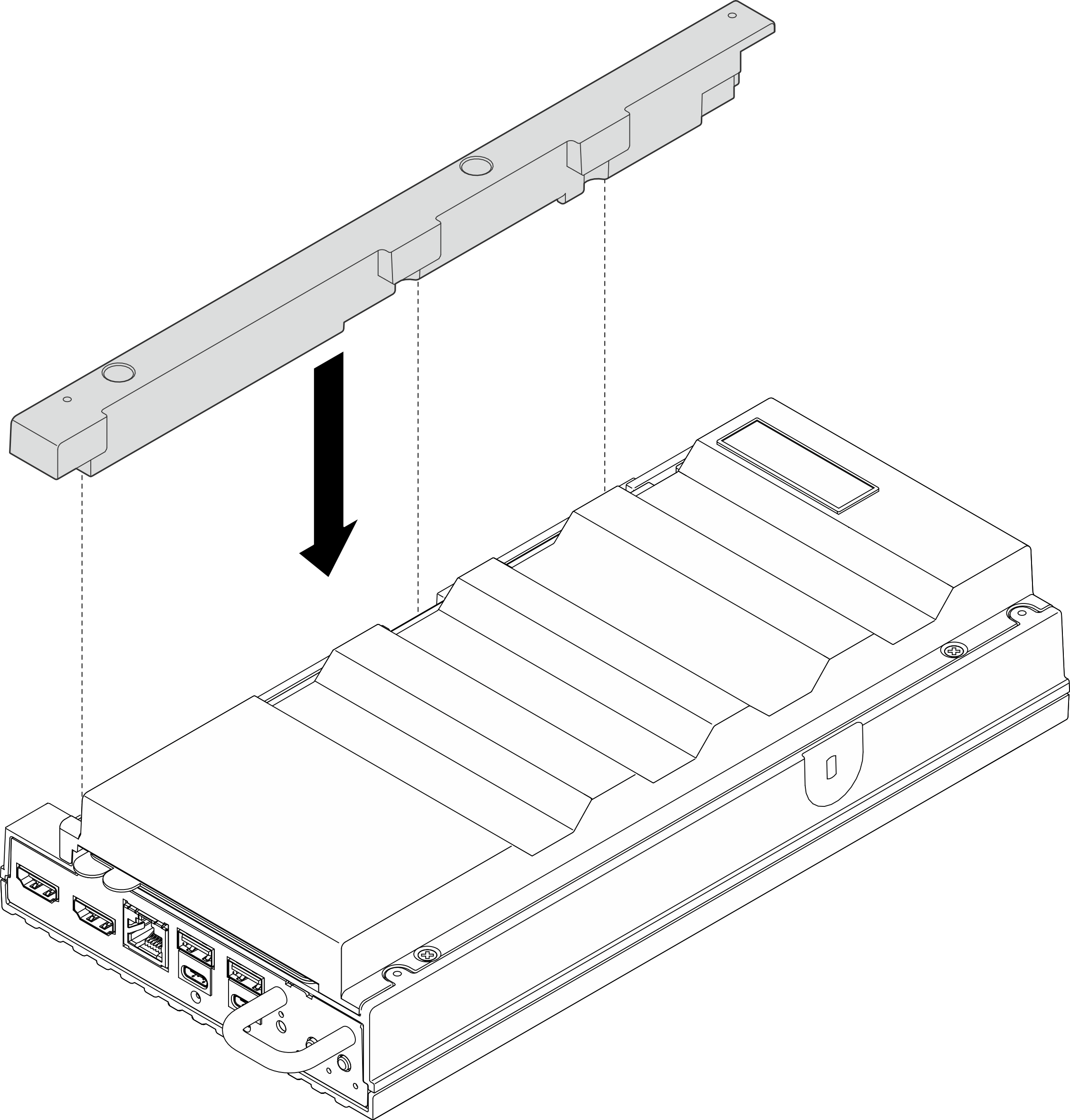

Elemento di riempimento di espansione​

Installare l'elemento di riempimento dell'espansione quando il nodo non è installato con un kit di espansione. Per ulteriori informazioni, vedere Installazione dell'elemento di riempimento di espansione.


Elementi di riempimento I/O anteriori​

Installare gli elementi di riempimento I/O quando i connettori non vengono utilizzati. I connettori potrebbero coprirsi di polvere senza una corretta protezione assicurata dagli elementi di riempimento.

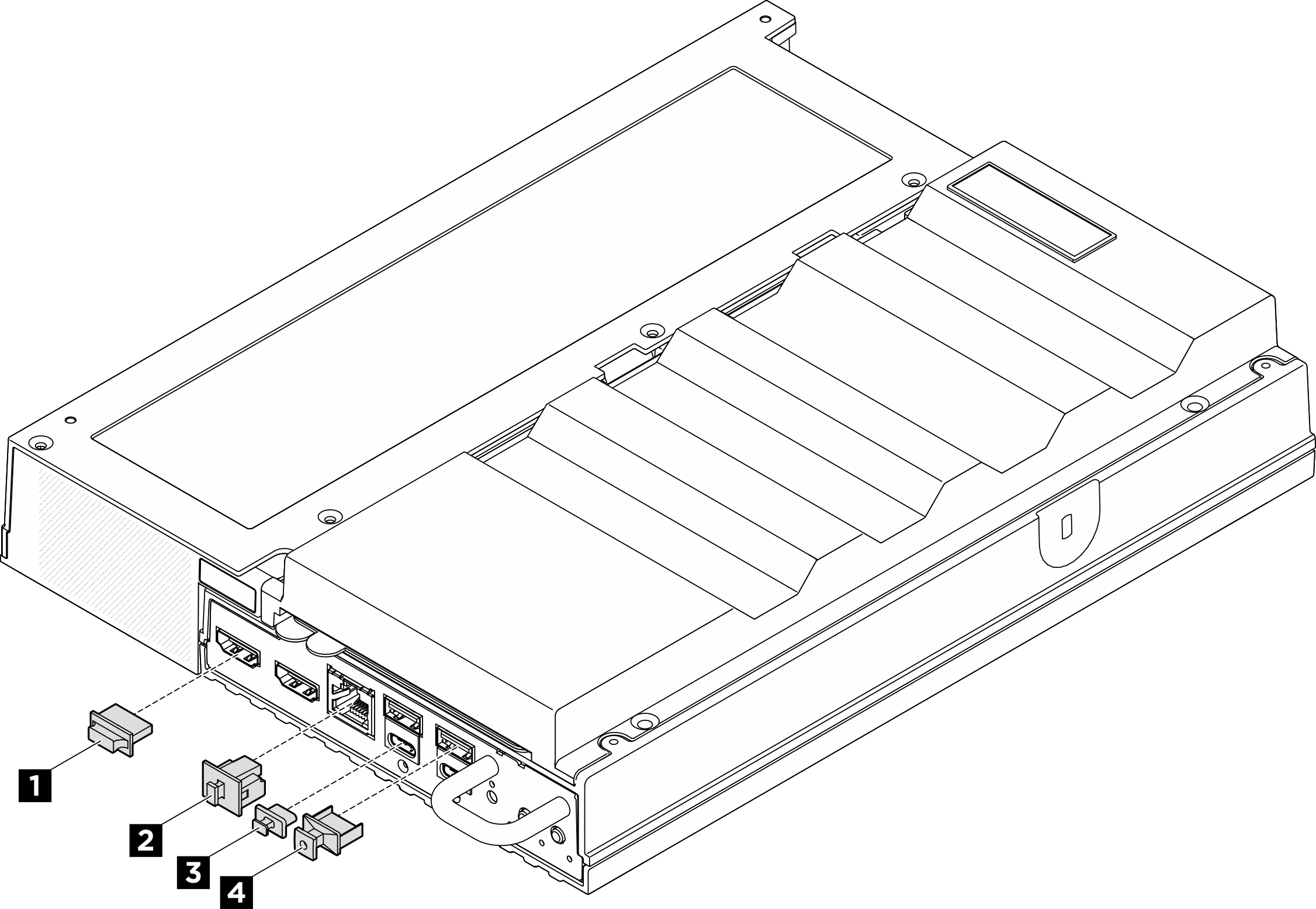

Figura 2. Elementi di riempimento I/O anteriori

1 Elemento di riempimento del connettore HDMI (x2)2 Elemento di riempimento RJ-45 (x1)
3 Elemento di riempimento USB Type-C (x2)4 Elemento di riempimento USB Type-A (x2)
