มุมมองด้านหน้า

ส่วนนี้ประกอบด้วยข้อมูลเกี่ยวกับตัวควบคุม, ไฟ LED และขั้วต่อที่ด้านหน้าของเซิร์ฟเวอร์

หมายเหตุ
เซิร์ฟเวอร์ของคุณอาจแตกต่างจากภาพประกอบเล็กน้อย ทั้งนี้ขึ้นอยู่กับรุ่น

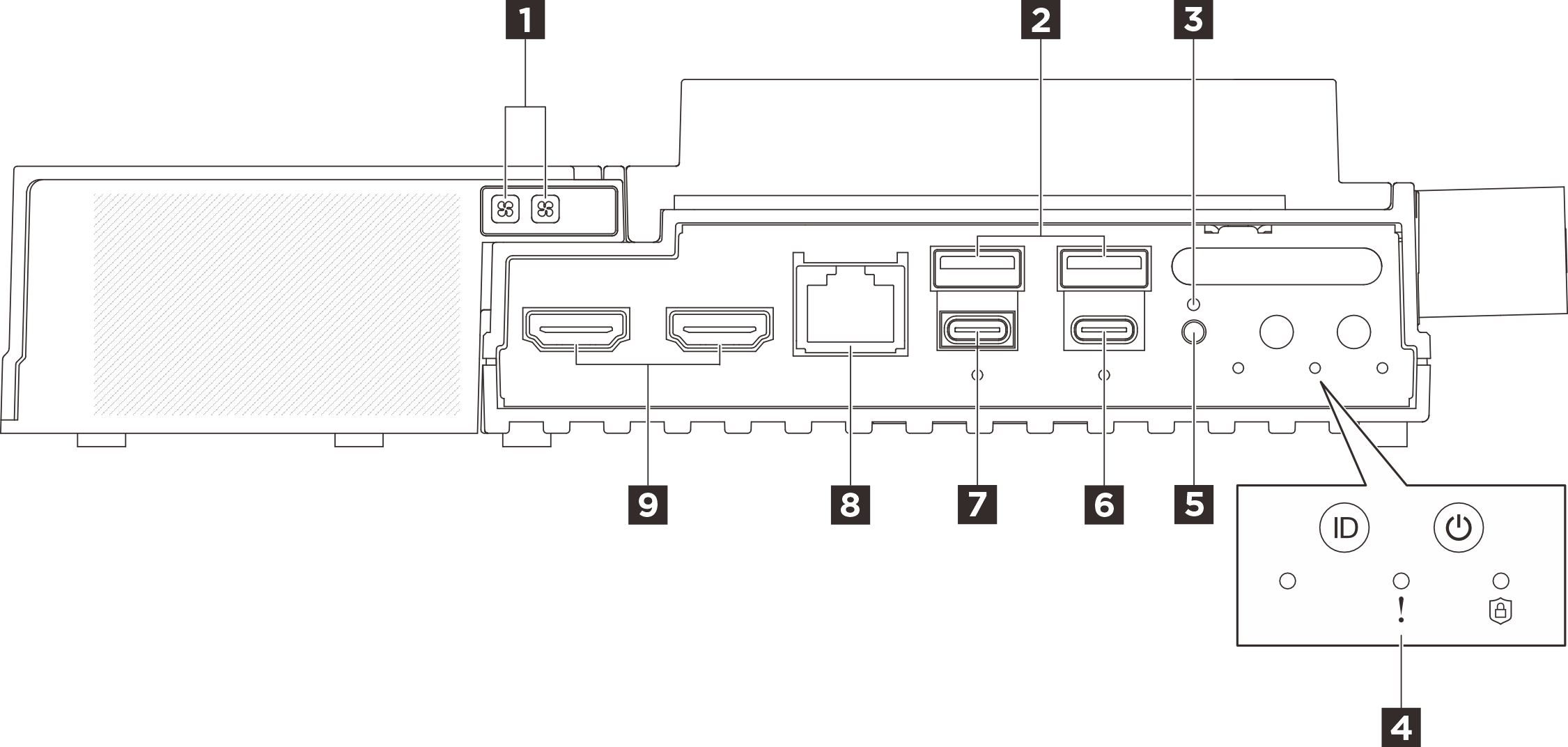

รูปที่ 1. มุมมองด้านหน้า

ตารางที่ 1. ส่วนประกอบบนมุมมองด้านหน้า
1 ไฟ LED แสดงข้อผิดพลาดของพัดลมสำหรับชุดขยายอะแดปเตอร์อีเทอร์เน็ต (สีเหลือง)2 ขั้วต่อ USB 3.2 Gen2 (10 Gbps) Type-A (พอร์ต USB 1 และพอร์ต 2)
3 ปุ่มล็อคดาวน์4 ปุ่มระบบและไฟ LED
5 ปุ่มสวิตช์ UART6 ขั้วต่อ USB 3.2 Gen 2 (10 Gbps) Type-C พร้อมรองรับการแสดงผล (USB port 4)
7 ขั้วต่อ USB 3.2 Gen 2 (10 Gbps) Type-C พร้อมรองรับการแสดงผล (พอร์ต USB 3)8 ขั้วต่อคอนโซลอนุกรม RJ-45 RS-232 สำหรับ OS/BIOS หรือ XCC
9 ขั้วต่อ HDMI 2.0
หมายเหตุ
ขั้วต่อ 6, 7 และ 9 เป็นพอร์ตจอแสดงผล หากจอภาพที่เชื่อมต่อกับขั้วต่อเหล่านี้ไม่ทำงานตามปกติ โปรดดู ปัญหาเกี่ยวกับจอภาพและวิดีโอ

1 ไฟ LED แสดงข้อผิดพลาดของพัดลมสำหรับชุดขยายอะแดปเตอร์อีเทอร์เน็ต (สีเหลือง)

เมื่อไฟ LED แสดงข้อผิดพลาดของพัดลมบนชุดขยายอะแดปเตอร์อีเทอร์เน็ตติดสว่าง แสดงว่าพัดลมระบบที่เกี่ยวข้องทำงานช้าหรือล้มเหลว

2 ขั้วต่อ USB 3.2 Gen2 (10 Gbps) Type-A (พอร์ต USB 1 และพอร์ต 2)

เชื่อมต่ออุปกรณ์ USB เช่น เมาส์, คีย์บอร์ด หรืออุปกรณ์อื่นๆ เข้ากับขั้วต่อใดๆ เหล่านี้

3 ปุ่มล็อคดาวน์

หลังจากกดปุ่มนี้ เซิร์ฟเวอร์จะอยู่ในโหมดจำกัดการเข้าถึงระบบเพื่อความปลอดภัย และไฟ LED แสดงสถานะความปลอดภัยของเซิร์ฟเวอร์จะเริ่มกะพริบ โปรดดู ไฟ LED ด้านหน้า เพื่อระบุสถานะไฟ LED แสดงความปลอดภัย ปุ่มที่ล็อคดาวน์จะไม่ตอบสนองหากมีการกดปุ่มหลังจากที่ระบบเข้าสู่เมนูการตั้งค่า BIOS หรือเข้าสู่ระบบปฏิบัติการแล้ว

4 ปุ่มระบบและไฟ LED

ปุ่มและไฟ LED จะให้การควบคุมและแสดงสถานะของระบบ มีปุ่มและไฟ LED ดังต่อไปนี้ในบริเวณนี้:
  • ไฟ LED แสดงสถานะ UART (สีขาว)
  • ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)
  • ไฟ LED แสดงการรักษาความปลอดภัย (สีเขียว)
  • ปุ่มเปิด/ปิดเครื่องพร้อมไฟ LED แสดงสถานะเปิด/ปิดเครื่อง (สีเขียว)
  • ปุ่ม UID พร้อมไฟ LED (สีน้ำเงิน)

ดูข้อมูลเพิ่มเติมที่ ไฟ LED ด้านหน้า

5 ปุ่มสวิตช์ UART

กดปุ่มนี้เพื่อสลับเอาต์พุต UART ระหว่างบันทึก XCC (เฉพาะช่างเทคนิคช่อมบำรุงของ Lenovo เท่านั้น) หรือบันทึก CPU หลังจากเปิดเครื่องเซิร์ฟเวอร์ เอาต์พุตจะเป็นบันทึก CPU ตามค่าเริ่มต้น โปรดดู ไฟ LED ด้านหน้า เพื่อกำหนดสถานะของเอาต์พุต UART

6 ขั้วต่อ USB 3.2 Gen 2 (10 Gbps) Type-C พร้อมรองรับการแสดงผล (พอร์ต USB 4)

เชื่อมต่ออุปกรณ์ USB เช่น เมาส์, คีย์บอร์ด, จอภาพ หรืออุปกรณ์อื่นๆ เข้ากับขั้วต่อนี้ ขั้วต่อนี้รองรับการแสดงผล
หมายเหตุ
  • ความละเอียดวิดีโอสูงสุดเท่ากับ 4K ที่ 60 Hz

  • ขั้วต่อรองรับกำลังไฟสูงสุด 15 วัตต์ (5V/3A)

7 ขั้วต่อ USB 3.2 Gen 2 (10 Gbps) Type-C พร้อมรองรับการแสดงผล (พอร์ต USB 3)

เชื่อมต่ออุปกรณ์ USB เช่น เมาส์, คีย์บอร์ด, จอภาพ หรืออุปกรณ์อื่นๆ เข้ากับขั้วต่อนี้ กำหนดค่าการตั้งค่า UEFI ผ่านพอร์ตนี้เป็นลำดับแรก

หมายเหตุ
  • ขอแนะนำให้เชื่อมต่อจอภาพเข้ากับพอร์ต USB 3 (พร้อมรองรับจอแสดงผล) ขณะเปิดเครื่อง เอาต์พุตของข้อความแสดงข้อผิดพลาดระหว่างการบูตระบบมาจากพอร์ต USB 3 หลังจากเข้าสู่ระบบปฏิบัติการหากจอภาพที่เชื่อมต่อกับพอร์ต USB 3 ว่างเปล่าให้เชื่อมต่อจอภาพกับพอร์ตแสดงผลอื่น โปรดดูข้อมูลเพิ่มเติมที่ ปัญหาเกี่ยวกับจอภาพและวิดีโอ

  • ความละเอียดวิดีโอสูงสุดเท่ากับ 1920 x 1200 ที่ 60 Hz

  • ขั้วต่อสามารถรองรับกำลังไฟสูงสุด 15 วัตต์ (5V/3A)

8 ขั้วต่อคอนโซลอนุกรม RJ-45 RS-232 สำหรับ OS/BIOS หรือ XCC

เชื่อมต่อสายคอนโซล COMM อนุกรม RJ-45 ภายนอกกับคอนโซลอนุกรม RS-232 ด้วยขั้วต่อ RJ-45

9 ขั้วต่อ HDMI 2.0

เชื่อมต่ออุปกรณ์ที่รองรับ HDMI เข้ากับขั้วต่อใดขั้วต่อหนึ่งต่อไปนี้
หมายเหตุ
ความละเอียดวิดีโอสูงสุดเท่ากับ 4K ที่ 60 Hz

แผงครอบขยาย

ติดตั้งแผงครอบขยายเมื่อไม่ได้มีการติดตั้งโหนดพร้อมกับชุดขยาย ดูข้อมูลเพิ่มเติมที่ ติดตั้งแผงครอบขยาย


แผงครอบ I/O ด้านหน้า

ติดตั้งแผงครอบ I/O เมื่อไม่ใช้ขั้วต่อ ขั้วต่ออาจมีฝุ่นเกาะหากไม่มีการป้องกันแผงครอบที่เหมาะสม

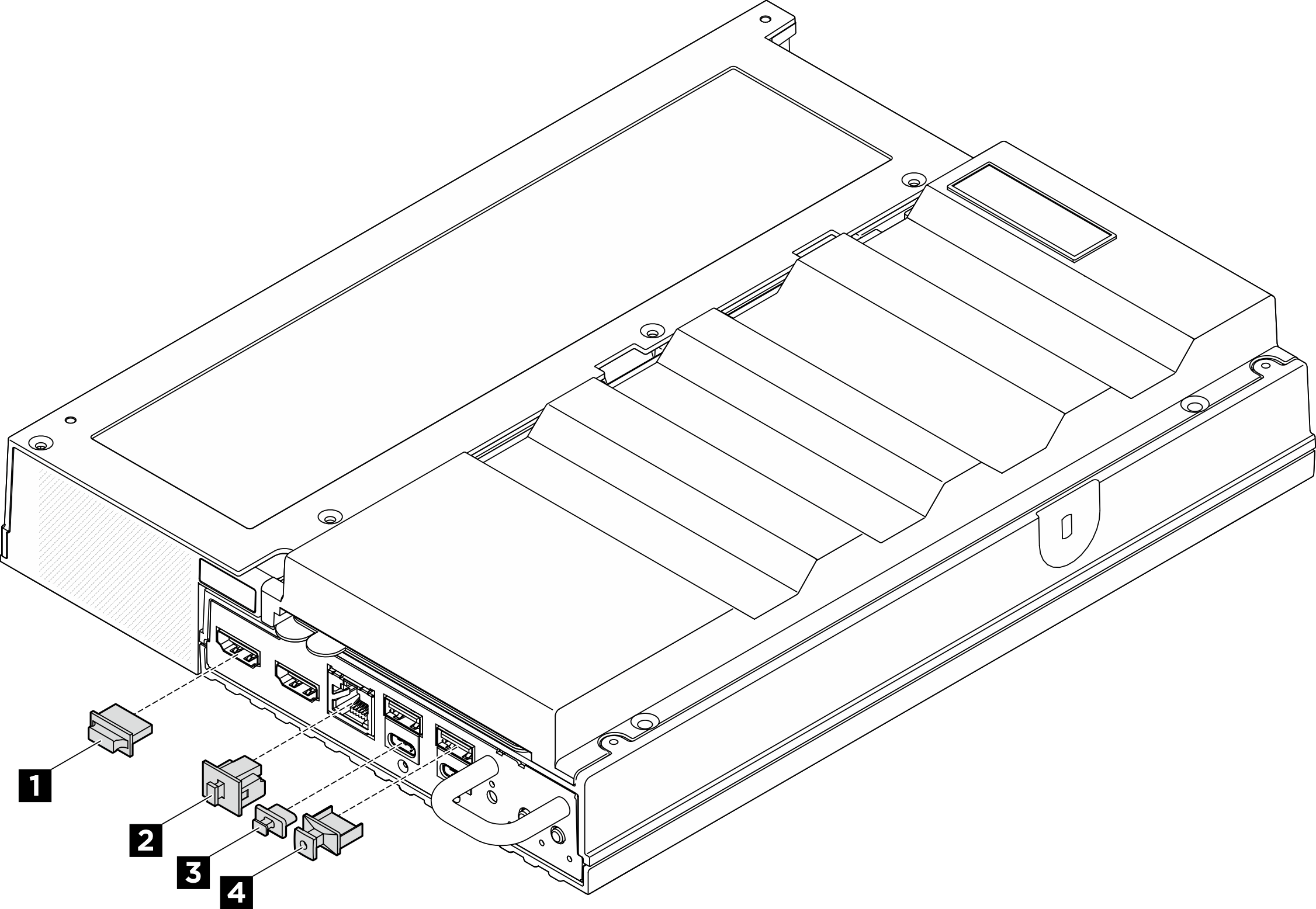

รูปที่ 2. แผงครอบ I/O ด้านหน้า

1 แผงครอบขั้วต่อ HDMI (x2)2 แผงครอบ RJ-45 (x1)
3 แผงครอบ USB Type-C (x2)4 แผงครอบ USB Type-A (x2)
