Vista frontal

Esta sección contiene información acerca de los controles, los LED y los conectores de la parte frontal del servidor.

Nota
En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente del que se presenta en la ilustración.

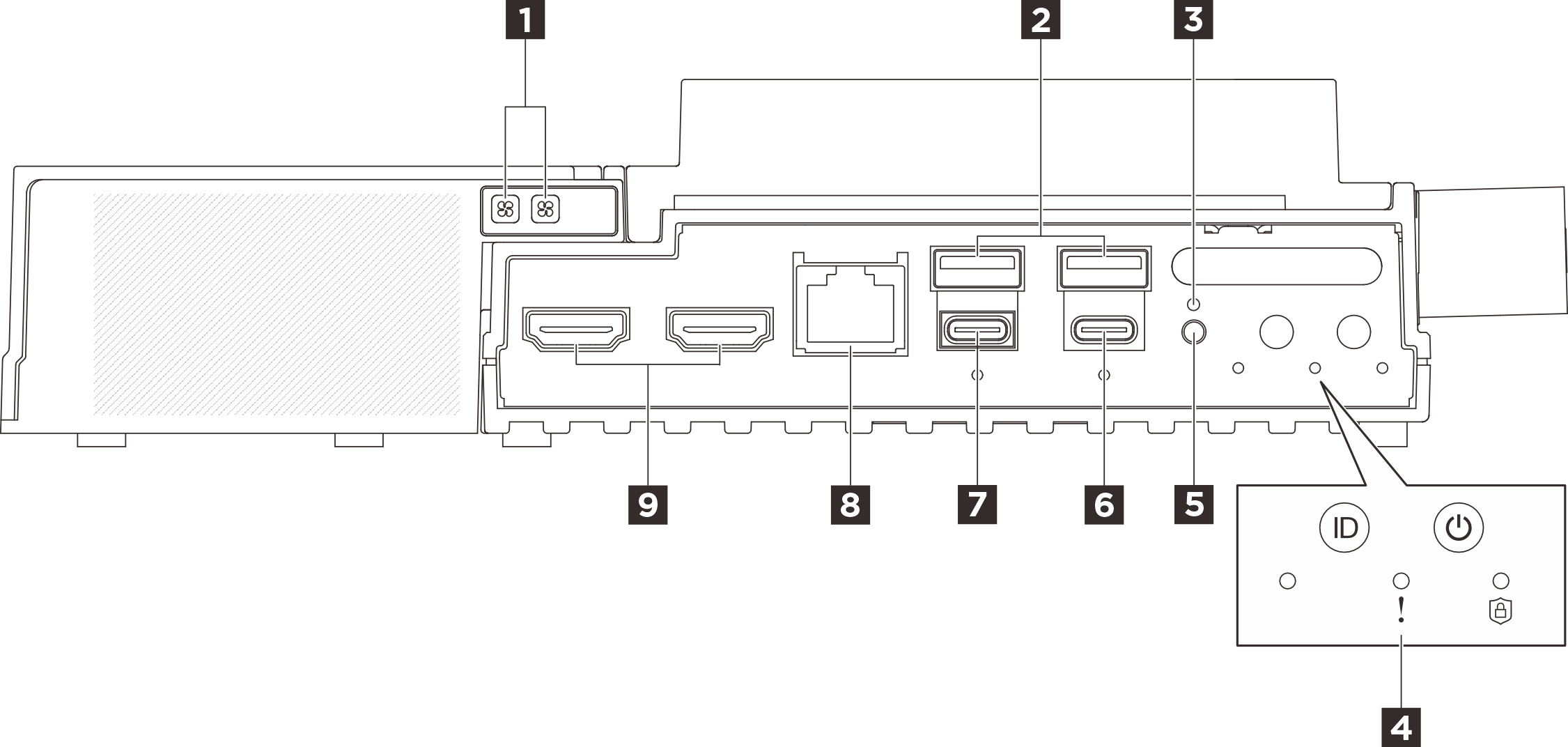

Figura 1. Vista frontal

Tabla 1. Componentes en la vista frontal
1 LED de error del ventilador del kit de expansión del adaptador Ethernet (ámbar)2 Conectores USB 3.2 Gen2 (10 Gbps) de tipo A (Puerto USB 1 y 2)
3 Botón de bloqueo4 Botones y LED del sistema
5 Botón de conmutador UART6 Conector USB 3.2 Gen 2 (10 Gbps) de tipo C con soporte de pantalla (puerto USB 4)
7 Conector USB 3.2 Gen 2 (10 Gbps) de tipo C con soporte de pantalla (puerto USB 3)8 Conector de consola serie RJ-45 RS-232 para SO/BIOS o XCC
9 Conectores HDMI 2.0
Nota
Los conectores 6, 7 y 9 son puertos de pantalla. Si los monitores que se conectan a estos conectores no funcionan con normalidad, consulte Problemas de monitor y de video.

1 LED de error del ventilador del kit de expansión del adaptador Ethernet (ámbar)​

Cuando se enciende un LED de error del ventilador en el kit de expansión del adaptador Ethernet, indica que el ventilador del sistema correspondiente funciona lentamente o ha fallado.

2 Conectores USB 3.2 Gen2 (10 Gbps) de tipo A (Puerto USB 1 y 2)​

Conecte un dispositivo USB, como un mouse, un teclado u otros dispositivos a cualquiera de estos conectores.

3 Botón de bloqueo​

Después de presionar este botón, el servidor estará en Modo de bloqueo del sistema por seguridad y el LED de seguridad del servidor comenzará a parpadear. Consulte LED frontales para identificar el estado del LED de seguridad. El botón de bloqueo no responderá si se presiona después de que el sistema ya haya ingresado al sistema operativo o al menú de configuración del BIOS.

4 Botones y LED del sistema​

Los botones y los LED proporcionan controles y el estado del sistema. Los siguientes botones y LED se encuentran en esta área:
  • LED de estado de UART (blanco)
  • LED de error del sistema (amarillo)
  • LED de seguridad (verde)
  • Botón de inicio/apagado con LED de estado de alimentación (verde)
  • Botón de UID con LED (azul)

Consulte LED frontales para obtener más información.

5 Botón de conmutador UART​

Presione este botón para cambiar la salida de UART entre el registro de XCC (solo técnicos de servicio de Lenovo) o el registro de CPU. Después de encender el servidor, la salida es el registro de CPU de forma predeterminada. Consulte LED frontales para determinar el estado de la salida de UART.

6 Conector USB 3.2 Gen 2 (10 Gbps) de tipo C con soporte de pantalla (Puerto USB 4)​

Conecte un dispositivo USB, como un mouse, un teclado, un monitor u otros dispositivos a este conector. Este conector admite la visualización.
Nota

  • La resolución máxima de video es 4K a 60 Hz.

  • El conector admite hasta 15 vatios de potencia (5 V/3 A).

7 Conector USB 3.2 Gen 2 (10 Gbps) de tipo C con soporte de pantalla (puerto USB 3)​

Conecte un dispositivo USB, como un mouse, un teclado, un monitor u otros dispositivos a este conector. Configure UEFI a través de este puerto como prioridad.

Nota

  • Se recomienda conectar un monitor al puerto USB 3 (con soporte para pantalla) mientras enciende el sistema. La salida de mensajes de error durante el arranque del sistema proviene del puerto USB 3. Después de ingresar al sistema operativo, si el monitor que se conecta al puerto USB 3 se queda en blanco, conecte el monitor a otro puerto de pantalla. Consulte Problemas de monitor y de video para obtener más información.

  • La resolución máxima de video es de 1920 x 1200 a 60 Hz.

  • El conector puede admitir hasta 15 vatios de potencia (5 V/3 A).

8 Conector de consola serie RJ-45 RS-232 para SO/BIOS o XCC​

Conecte un cable de consola en serie COMM RJ-45 externo a esta consola en serie RS-232 con conector RJ-45.

9 Conectores HDMI 2.0​

Conecte un dispositivo compatible con HDMI a cualquiera de estos conectores.
Nota
La resolución máxima de video es 4K a 60 Hz.

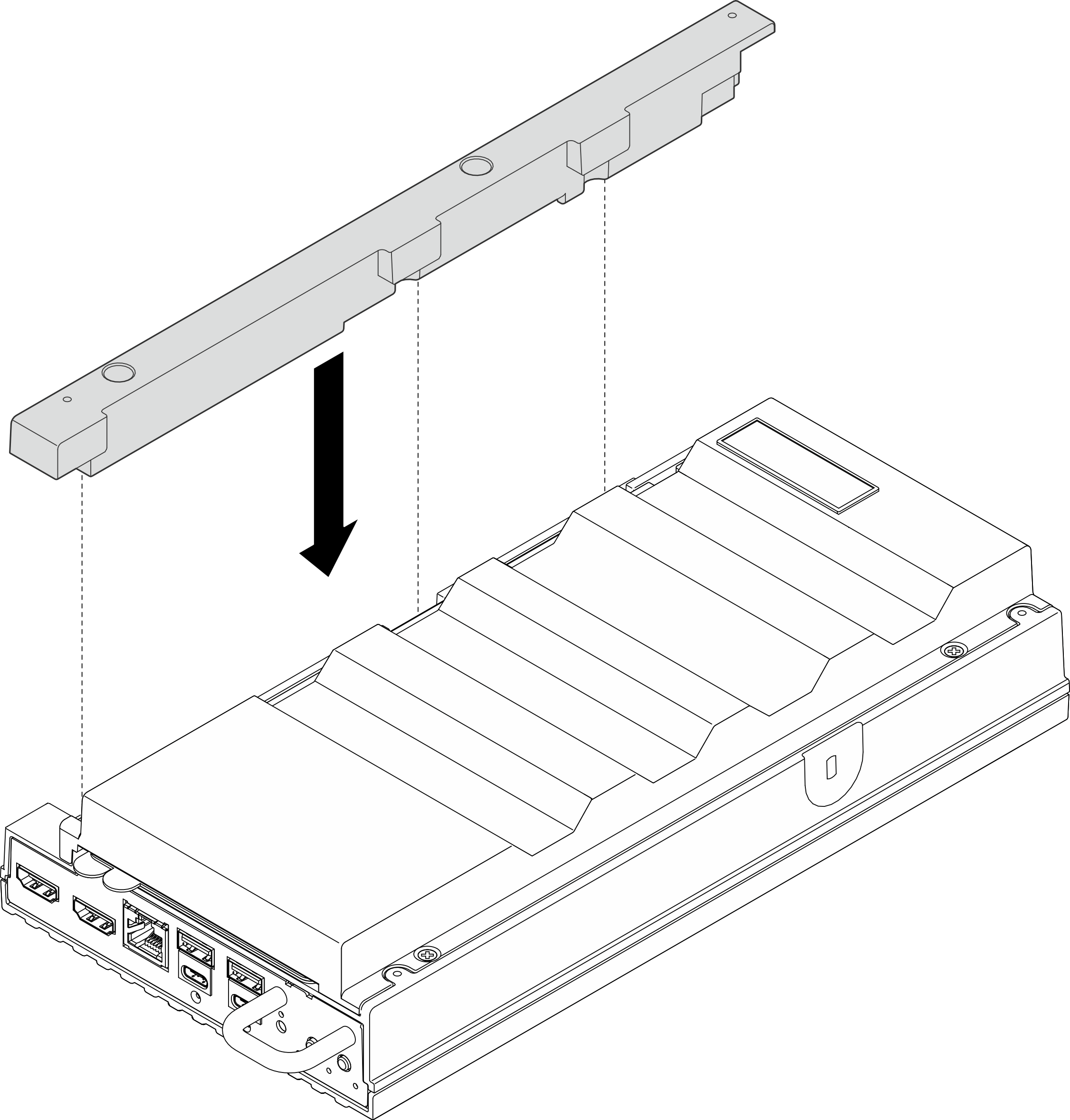

Relleno para expansión​

Instale el relleno para expansión cuando el nodo no esté instalado con un kit de expansión. Consulte Instalación del relleno para expansión para obtener más información.


Rellenos de E/S frontal​

Instale los rellenos de E/S cuando no se utilicen los conectores. Los conectores pueden cubrirse de polvo sin la adecuada protección de los rellenos.

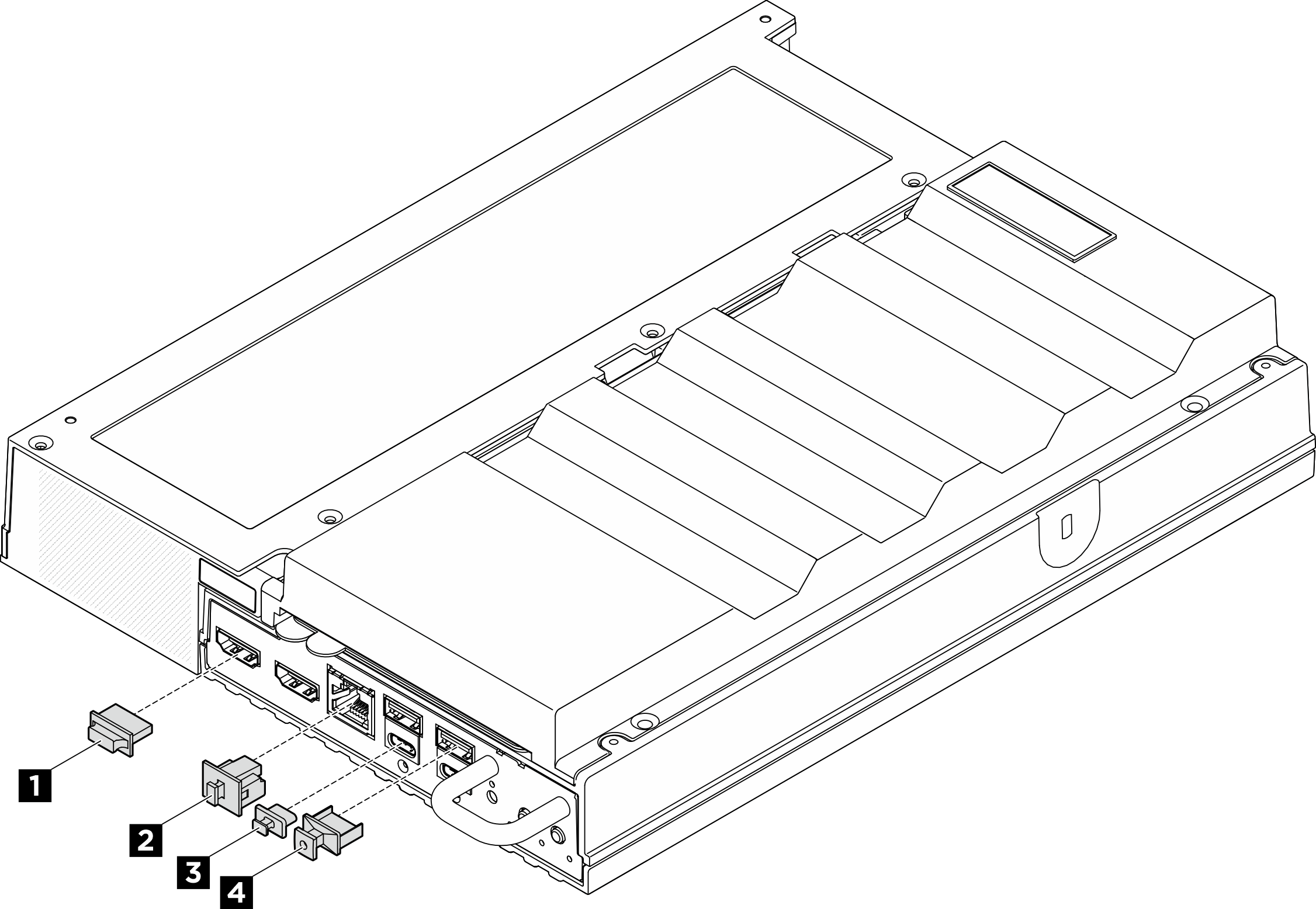

Figura 2. Rellenos de E/S frontal

1 Relleno del conector HDMI (x2)2 Relleno de RJ-45 (x1)
3 Relleno USB de tipo C (x2)4 Relleno USB de tipo A (x2)
