Вид спереди

В этом разделе содержится информация об элементах управления, светодиодных индикаторах и разъемах на передней панели сервера.

Прим.
  • Если система работает под управлением операционной системы Ubuntu 24.04.2, перед настройкой системы в среде с несколькими мониторами обязательно следуйте следующим правилам:
    • Порты дисплея на сервере можно разделить на две группы. Чтобы избежать проблем с отображением при использовании разъема, мониторы можно подключать только к разъемам группы A или группы B.
      Группа AГруппа B
      USB-порт 4 (с поддержкой дисплея)USB-порт 3 (с поддержкой дисплея)
      Разъемы HDMI 2.0Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)

      • Не поддерживается использование только функции удаленной консоли. Перед использованием функции удаленной консоли, если подключить мониторы одновременно к этому порту и разъемам группы A, функция отображения может работать нормально.

    • Убедитесь, что установлен режим отображения «Зеркальный дисплей».

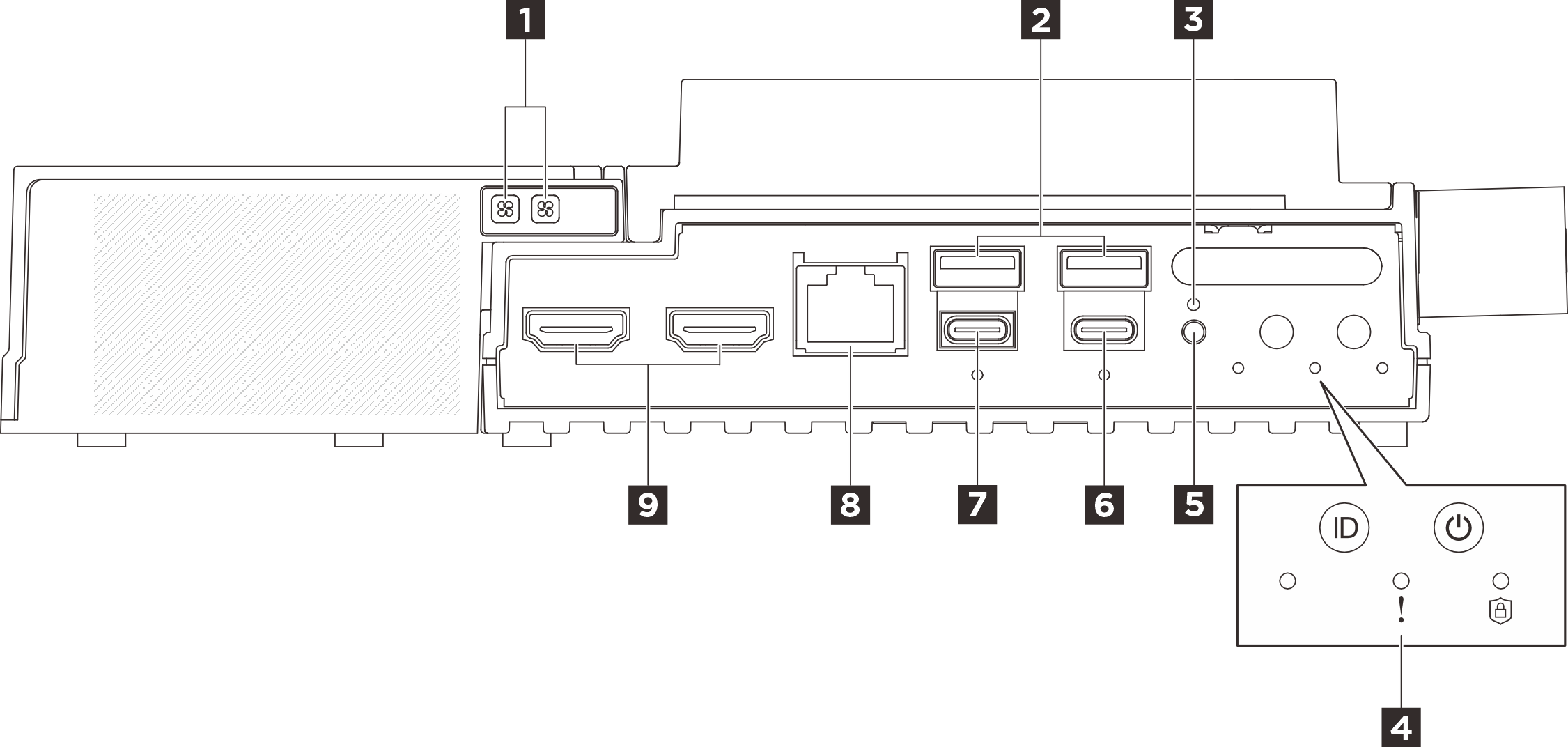

Рис. 1. Вид спереди

Табл. 1. Компоненты на передней панели
1 Светодиодный индикатор ошибки вентилятора для комплекта расширения адаптера Ethernet (оранжевый)2 Разъемы USB 3.2 Gen2 (10 Гбит/с) Type-A (USB-порты 1 и 2)
3 Кнопка блокировки4 Системные кнопки и светодиодные индикаторы
5 Кнопка переключения UART6 Разъемы USB 3.2 Gen 2 (10 Гбит/с) Type-C с поддержкой дисплея (USB-порт 4)
7 Разъемы USB 3.2 Gen 2 (10 Гбит/с) Type-C с поддержкой дисплея (USB-порт 3)8 Разъем RJ-45 последовательной консоли RS-232 для ОС/BIOS или XCC
9 Разъемы HDMI 2.0

1 Светодиодный индикатор ошибки вентилятора для комплекта расширения адаптера Ethernet (оранжевый)​

Если на комплекте расширения адаптера Ethernet горит светодиодный индикатор ошибки вентилятора, это означает, что соответствующий вентилятор компьютера работает медленно или неисправен.

2 Разъемы USB 3.2 Gen2 (10 Гбит/с) Type-A (USB-порты 1 и 2)​

К этим разъемам подключаются USB-устройства, например мышь, клавиатура и так далее.

3 Кнопка блокировки​

После нажатия этой кнопки сервер перейдет в режим блокировки системы в целях безопасности, и светодиодный индикатор безопасности сервера начнет мигать. Для определения состояния светодиодного индикатора безопасности см. раздел Передние светодиодные индикаторы. При нажатии кнопки блокировки после того, как система уже вошла в ОС или меню настройки BIOS, кнопка не реагирует.

4 Системные кнопки и светодиодные индикаторы​

Кнопки и светодиодные индикаторы обеспечивают управление и позволяют определить состояние системы. В этой области имеются следующие кнопки и светодиодные индикаторы:
  • Светодиодный индикатор состояния UART (белый)
  • Светодиодный индикатор системной ошибки (желтый)
  • Светодиодный индикатор безопасности (зеленый)
  • Кнопка питания со светодиодным индикатором состояния питания (зеленым)
  • Кнопка UID со светодиодным индикатором (синим)
Дополнительные сведения см. в разделе Передние светодиодные индикаторы.

5 Кнопка переключения UART​

Эта кнопка позволяет переключать выход UART между журналом XCC (только для специалистов по техническому обслуживанию Lenovo) и журналом ЦП. После включения сервера выходные данные журнала по умолчанию выводятся с ЦП. Для определения состояния активности UART см. раздел Передние светодиодные индикаторы.

6 Разъемы USB 3.2 Gen 2 (10 Гбит/с) Type-C с поддержкой дисплея (USB-порт 4)​

К этому разъему подключаются USB-устройства, например мышь, клавиатура, монитор и так далее. Этот разъем поддерживает дисплей.
Прим.

  • Максимальное разрешение видео — 4K при частоте 60 Гц.

  • Разъем может обеспечивать питание до 15 Вт (5 В/3 А).

7 Разъемы USB 3.2 Gen 2 (10 Гбит/с) Type-C с поддержкой дисплея (USB-порт 3)​

К этому разъему подключаются USB-устройства, например мышь, клавиатура, монитор и так далее. Настройте параметры UEFI через этот порт как приоритетные.

Прим.

  • При настройке параметров UEFI или удаленном включении системы через XCC обязательно подключите монитор к разъемам USB Type-C с поддержкой дисплея (USB-порт 3).

  • Максимальное разрешение видео — 1920 x 1200 при частоте 60 Гц.

  • Разъем может обеспечивать питание до 15 Вт (5 В/3 А).

8 Разъем RJ-45 последовательной консоли RS-232 для ОС/BIOS или XCC​

Подключите внешний консольный кабель RJ-45 последовательного COMM-порта к последовательному консольному порту RS-232 с разъемом RJ-45.

9 Разъемы HDMI 2.0​

Этот разъем служит для подключения устройств, совместимых со стандартом HDMI.
Прим.
Максимальное разрешение видео — 4K при частоте 60 Гц.

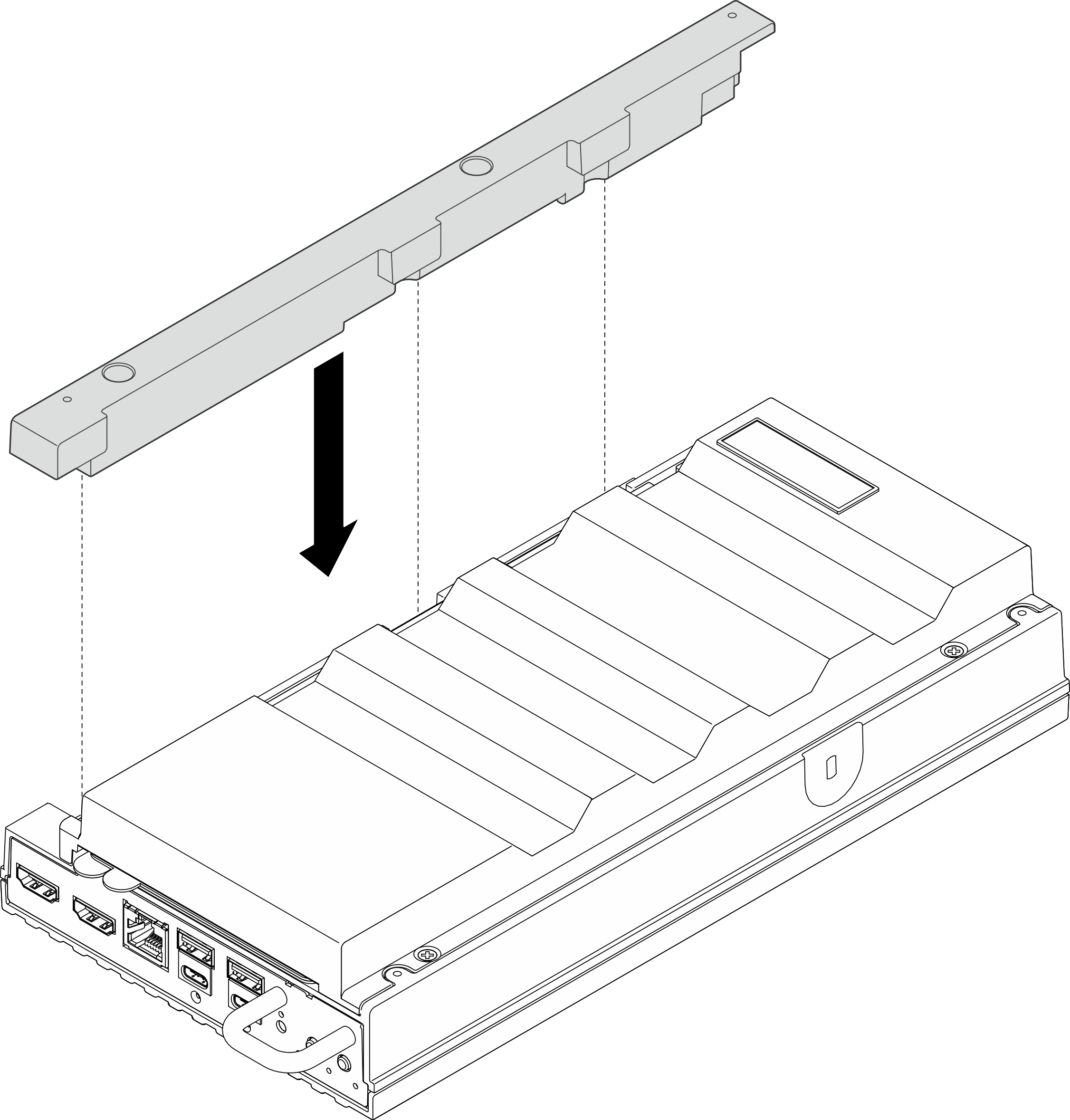

Заглушка комплекта расширения​

Установите заглушку расширения, если на узле не установлен комплект расширения PCIe. Дополнительные сведения см. в разделе Установка заглушки комплекта расширения.


Передние заглушки ввода-вывода​

Установите заглушки ввода-вывода, если разъемы не используются. Разъемы могут покрыться пылью без надлежащей защиты заглушками.

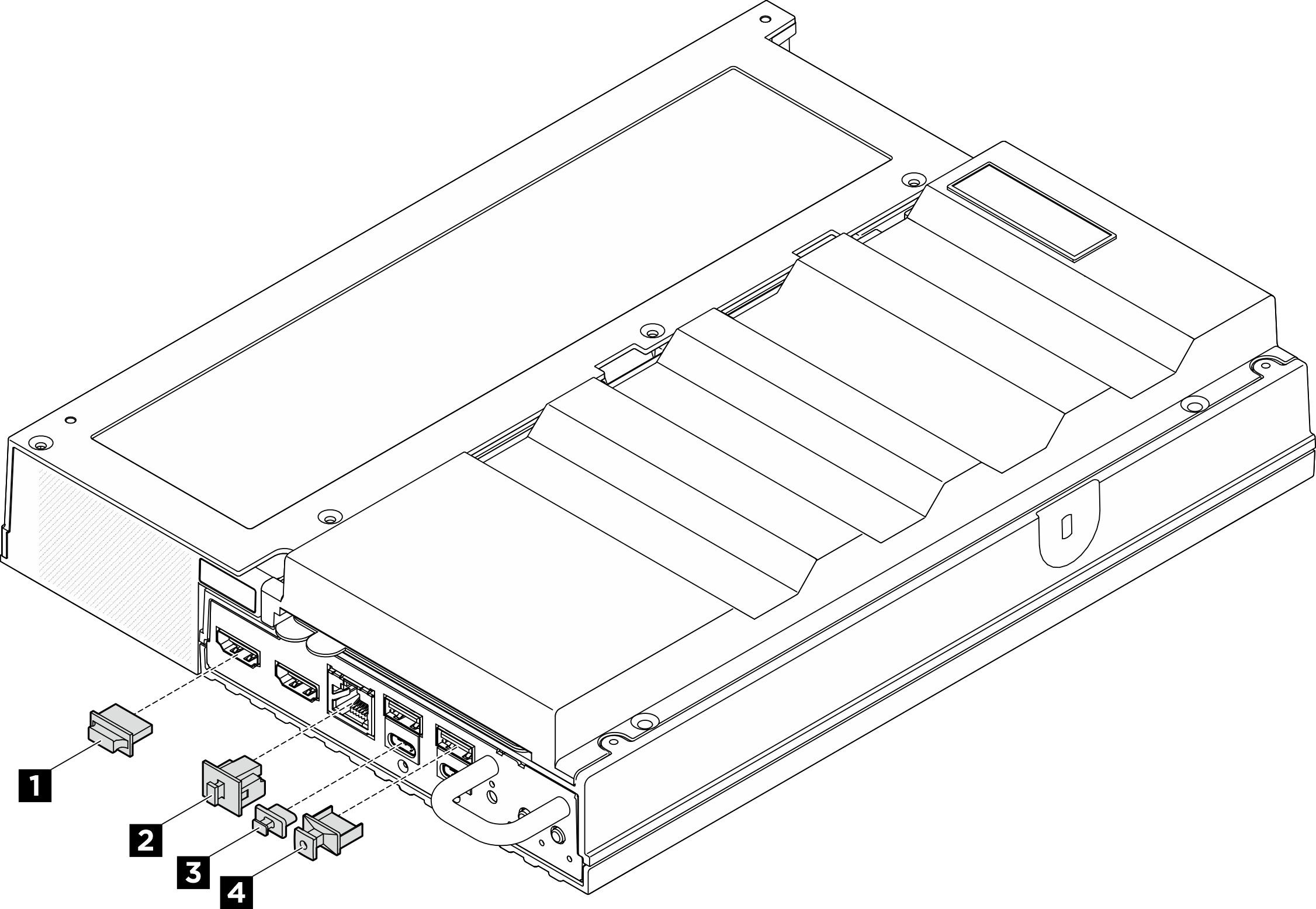

Рис. 2. Передние заглушки ввода-вывода

1 Заглушка разъема HDMI (x2)2 Заглушка разъема RJ-45 (x1)
3 Заглушка разъема USB Type-C (x2)4 Заглушка разъема USB Type-A (x2)
