前面図

このセクションでは、サーバー前面のコントロール、LED、およびコネクターに関する情報が記載されています。

注
システムにオペレーティング・システム Ubuntu 24.04.2 がインストールされている場合は、マルチモニター環境でシステムを構成する前に、必ず次の規則に従ってください。

  • サーバーのディスプレイ・ポートは、2 つのタイプのグループに分けることができます。コネクターの表示機能に問題が生じないように、モニターはグループ A またはグループ B のいずれかのコネクターにしか接続できないようになっています。

    グループ Aグループ B
    USB ポート 4 (ディスプレイ出力対応)USB ポート 3 (ディスプレイ出力対応)
    HDMI 2.0 コネクターXCC システム管理ポート (10/100/1000 Mbps RJ-45)

    • リモート・コンソール機能にのみアクセスすることはできません。リモート・コンソール機能にアクセスする前に、モニターをこのポートとグループ A のコネクターに同時に接続すると、ディスプレイ機能も正常に動作します。

  • 表示モードが「ミラーディスプレイ」に設定されていることを確認してください。

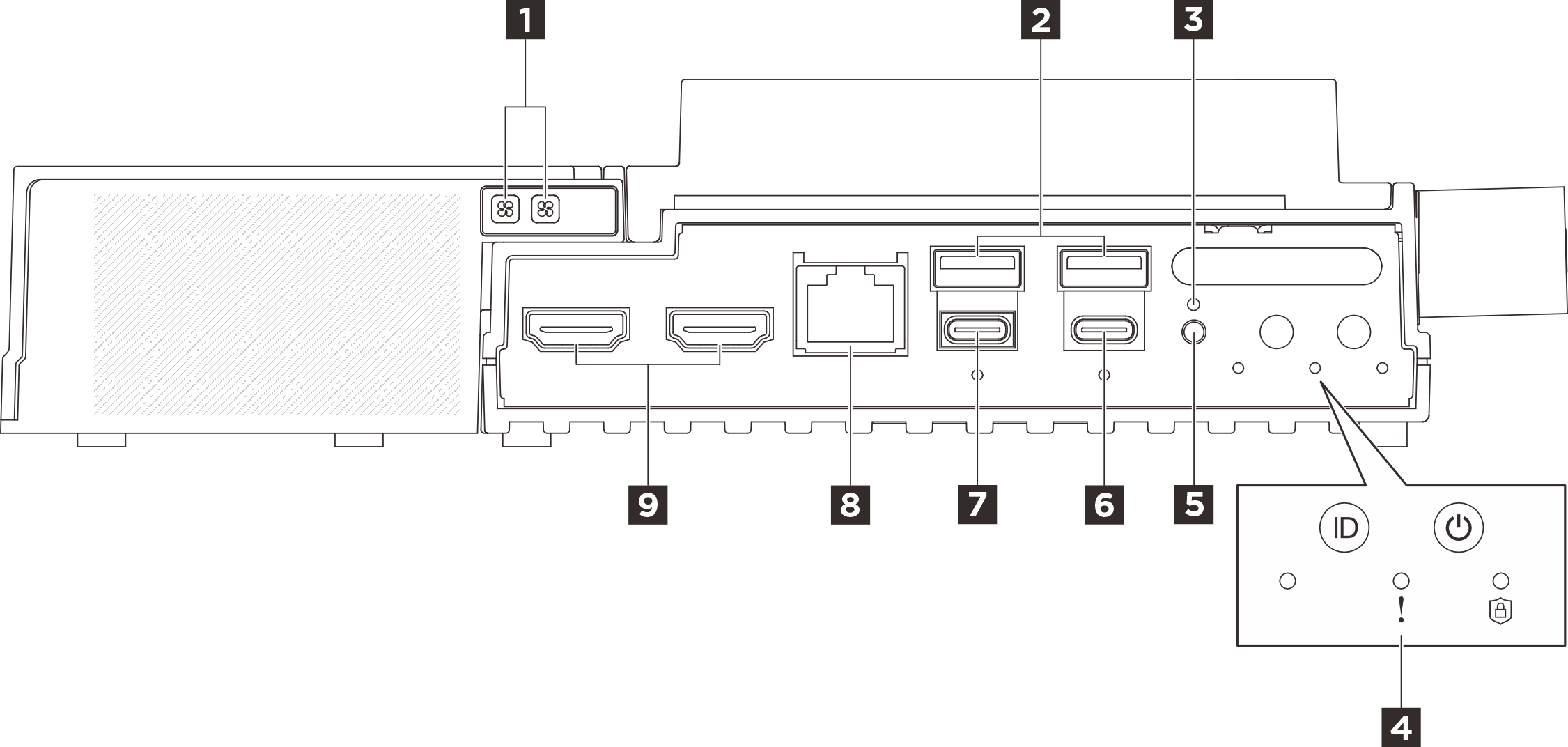

図 1. 前面図

表 1. 前面図のコンポーネント
1 イーサネット・アダプター拡張キットのファン・エラー LED (オレンジ色)2 USB 3.2 Gen2 (10 Gbps) Type-A コネクター (USB ポート 1 およびポート 2)
3 ロックされたボタン4 システム・ボタンおよび LED
5 UART スイッチ・ボタン6 USB 3.2 Gen 2 (10 Gbps) Type-C コネクター (ディスプレイ出力対応) (USB ポート 4)
7 USB 3.2 Gen 2 (10 Gbps) Type-C コネクター (ディスプレイ出力対応) (USB ポート 3)8 OS/BIOS または XCC 用 RJ-45 RS-232 シリアル・コンソール・コネクター
9 HDMI 2.0 コネクター

1 イーサネット・アダプター拡張キットのファン・エラー LED (オレンジ色)​

イーサネット・アダプター拡張キットのファン・エラー LED が点灯している場合、対応するシステム・ファンが低速で作動しているか、障害が発生していることを示しています。

2 USB 3.2 Gen2 (10 Gbps) Type-A コネクター (USB ポート 1 およびポート 2)​

マウス、キーボード、その他のデバイスなどの USB デバイスは、これらのコネクターのいずれかに接続されます。

3 ロックされたボタン​

このボタンを押すと、サーバーはセキュリティーのためにシステム ロックダウン モードになり、サーバーのセキュリティー LED が点滅し始めます。セキュリティー LED のステータスを確認するには、前面 LEDを参照してください。ロックされたボタンは、システムが BIOS セットアップ・メニューまたは OS に入った後でボタンを押しても反応しません。

4 システム・ボタンおよび LED​

ボタンと LED には、コントロールとシステム・ステータスが備わっています。この領域には、以下のボタンと LED があります。
  • UART ステータス LED (白)
  • システム・エラー LED (黄色)
  • セキュリティー LED (緑色)
  • 電源状況 LED (緑色) 付き電源ボタン
  • LED 付き UID ボタン (青色)
詳しくは、前面 LEDを参照してください。

5 UART スイッチ・ボタン​

このボタンを押すと、UART 出力が XCC ログ (Lenovo サービス技術員のみ) と CPU ログの間で切り替わります。サーバーの電源をオンにすると、デフォルトで CPU のログ出力になります。UART 活動のステータスを確認するには、前面 LEDを参照してください。

6 USB 3.2 Gen 2 (10 Gbps) Type-C コネクター (ディスプレイ出力対応) (USB ポート 4)​

マウス、キーボード、モニター、その他のデバイスなどの USB デバイスは、このコネクターのいずれかに接続されます。このコネクターはディスプレイをサポートします。
注

  • 最大ビデオ解像度は 4K (60 Hz) です。

  • コネクターは最大 15 ワットの電力 (5V/3A) を供給できます。

7 USB 3.2 Gen 2 (10 Gbps) Type-C コネクター (ディスプレイ出力対応) (USB ポート 3)​

マウス、キーボード、モニター、その他のデバイスなどの USB デバイスは、このコネクターのいずれかに接続されます。このポートを介して UEFI 設定を優先して構成します。

注

  • UEFI 設定を構成する場合、または XCC を介してリモートでシステムの電源をオンにする場合は、ディスプレイ出力に対応した USB Type-C コネクター (USB ポート 3) にモニターを接続してください。

  • 最大ビデオ解像度は、60 Hz で 1920 x 1200 です。

  • コネクターは最大 15 ワットの電力 (5V/3A) を供給できます。

8 OS/BIOS または XCC 用 RJ-45 RS-232 シリアル・コンソール・コネクター​

外部 RJ-45 シリアル COMM コンソール・ケーブルを、RJ-45 コネクターが付いたこの RS-232 シリアル・コンソールに接続します。

9 HDMI 2.0 コネクター​

HDMI 互換デバイスをこのコネクターに接続します。
注
最大ビデオ解像度は 4K (60 Hz) です。

拡張フィラー​

ノードに PCIe 拡張キットが取り付けられていない場合は、拡張フィラーを取り付けます。詳しくは、拡張フィラーの取り付けを参照してください。


前面 I/O フィラー​

コネクターが使用されていない場合は、I/O フィラーを取り付けます。フィラーで適切に保護しておかないと、コネクターが埃をかぶる場合があります。

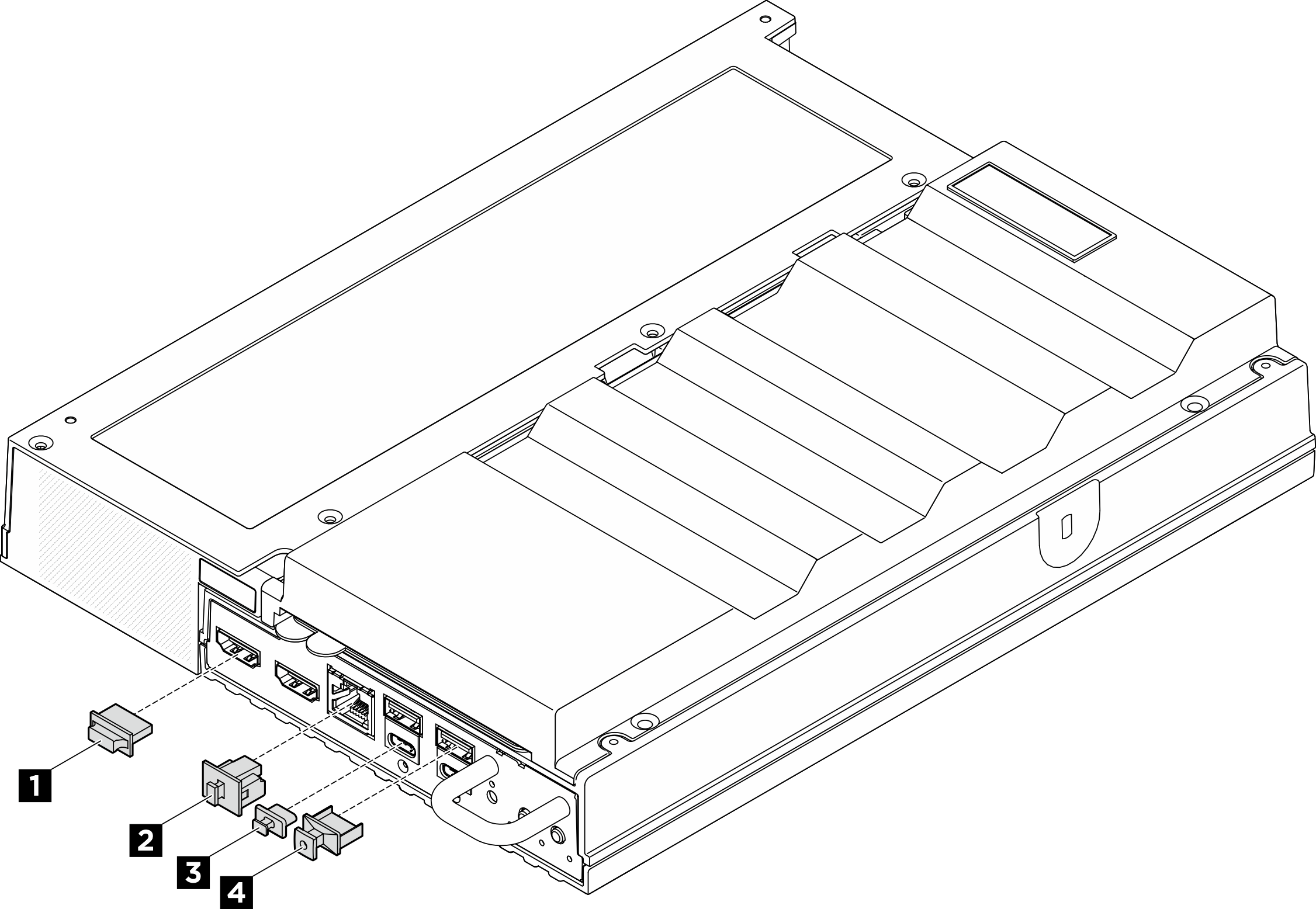

図 2. 前面 I/O フィラー

1 HDMI コネクター・フィラー (x2)2 RJ-45 フィラー (x1)
3 USB Type-C フィラー (x2)4 USB Type-A フィラー (x2)
