앞면

이 섹션에서는 서버 앞면의 제어 장치, LED 및 커넥터에 대한 정보를 제공합니다.

모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다.

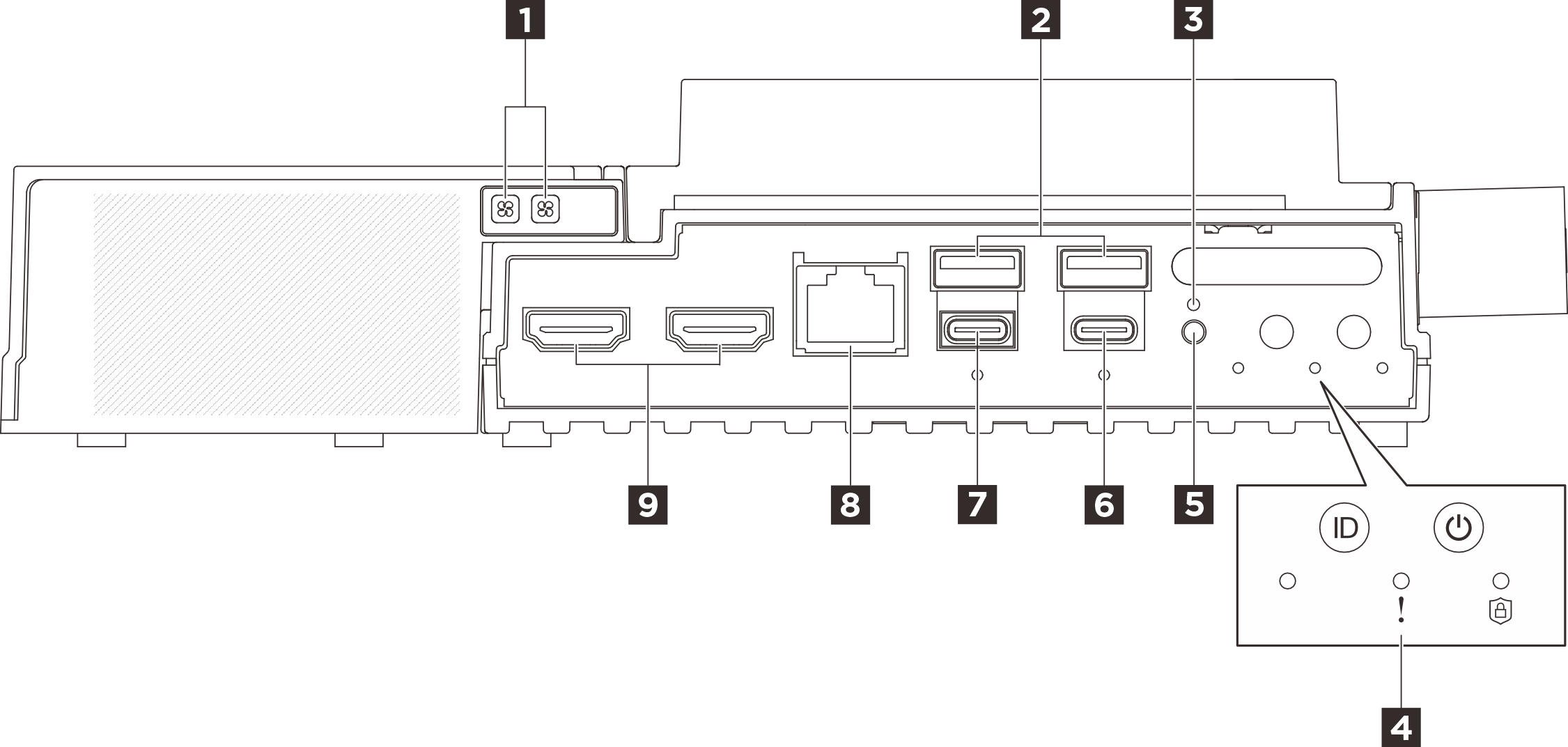

그림 1. 앞면

표 1. 앞면의 구성 요소
1 이더넷 어댑터 확장 키트의 팬 오류 LED(주황색)2 USB 3.2 Gen2(10Gbps) Type-A 커넥터(USB 포트 1 및 포트 2)
3 잠금 버튼4 시스템 버튼 및 LED
5 UART 전환 버튼6 USB 3.2 Gen 2(10Gbps) Type-C 커넥터(디스플레이 지원 포함)(USB 포트 4)
7 USB 3.2 Gen 2(10Gbps) Type-C 커넥터(디스플레이 지원 포함)(USB 포트 3)8 OS/BIOS 또는 XCC용 RJ-45 RS-232 직렬 콘솔 커넥터
9 HDMI 2.0 커넥터
커넥터 6, 79는 디스플레이 포트입니다. 이러한 커넥터에 연결된 모니터가 정상적으로 작동하지 않으면 모니터 및 비디오 문제사용 설명서 또는 하드웨어 유지 관리 설명서의 를 참조하십시오.

1 이더넷 어댑터 확장 키트의 팬 오류 LED(주황색)

이더넷 어댑터 확장 키트의 팬 오류 LED가 켜지면 해당 시스템 팬이 느리게 작동하거나 장애가 발생했음을 나타냅니다.

2 USB 3.2 Gen2(10Gbps) Type-A 커넥터(USB 포트 1 및 포트 2)

마우스, 키보드 또는 기타 장치와 같은 USB 장치를 이 커넥터 중 하나에 연결하십시오.

3 잠금 버튼

이 버튼을 누르면 서버가 보안을 위한 시스템 잠금 모드로 전환되고 서버의 보안 LED가 깜박이기 시작합니다. 보안 LED 상태를 식별하려면 앞면 LED의 내용을 참조하십시오. 시스템에서 BIOS 설정 메뉴 또는 OS가 이미 실행된 후에는 잠금 버튼을 눌러도 반응이 없습니다.

4 시스템 버튼 및 LED

버튼과 LED는 컨트롤과 시스템 상태를 제공합니다. 다음 버튼 및 LED는 이 영역에 있습니다.
  • UART 상태 LED(흰색)
  • 시스템 오류 LED(노란색)
  • 보안 LED(녹색)
  • 전원 상태 LED(녹색)가 있는 전원 버튼
  • LED(파란색)가 있는 UID 버튼

자세한 사항은 앞면 LED의 내용을 참조하십시오.

5 UART 전환 버튼

이 버튼을 누르면 UART 출력을 XCC 로그(Lenovo 서비스 기술자 전용) 또는 CPU 로그 간에 전환할 수 있습니다. 서버 전원을 켜면 기본값으로 CPU 로그가 출력됩니다. UART 출력 상태를 확인하려면 앞면 LED의 내용을 참조하십시오.

6 USB 3.2 Gen 2(10Gbps) Type-C 커넥터(디스플레이 지원 포함)(USB 포트 4)

마우스, 키보드, 모니터 또는 기타 장치와 같은 USB 장치를 이 커넥터에 연결하십시오. 이 커넥터는 디스플레이를 지원합니다.
  • 최대 비디오 해상도는 60Hz에서 4K입니다.

  • 커넥터는 최대 15W의 전원(5V/3A)을 지원합니다.

7 USB 3.2 Gen 2(10Gbps) Type-C 커넥터(디스플레이 지원 포함)(USB 포트 3)

마우스, 키보드, 모니터 또는 기타 장치와 같은 USB 장치를 이 커넥터에 연결하십시오. 이 포트를 통해 UEFI 설정을 최우선으로 구성합니다.

  • 시스템 전원을 켜는 동안 모니터를 USB 포트 3(디스플레이 지원)에 연결하는 것이 좋습니다. 시스템 부팅 중 오류 메시지는 USB 포트 3에서 출력됩니다. OS 진입 후 USB 포트 3에 연결하는 모니터 화면이 비어있으면 모니터를 다른 디스플레이 포트에 연결하십시오. 자세한 내용은를 참조하십시오.

  • 최대 비디오 해상도는 1920 x 1200(60Hz)입니다.

  • 커넥터는 최대 15W의 전원(5V/3A)을 지원할 수 있습니다.

8 OS/BIOS 또는 XCC용 RJ-45 RS-232 직렬 콘솔 커넥터

외부 RJ-45 직렬 COMM 콘솔 케이블을 RJ-45 커넥터가 있는 이 RS-232 직렬 콘솔에 연결합니다.

9 HDMI 2.0 커넥터

HDMI 호환 장치를 이 커넥터 중 하나에 연결합니다.
최대 비디오 해상도는 60Hz에서 4K입니다.

확장 필러

노드가 확장 키트와 함께 설치되지 않은 경우 확장 필러를 설치하십시오. 자세한 내용은 사용 설명서 또는 하드웨어 유지 관리 설명서확장 필러 설치를 참조하십시오.


앞면 I/O 필러

커넥터를 사용하지 않을 경우 I/O 필러를 설치하십시오. 필러의 적절한 보호 장치를 사용하지 않으면 커넥터에 먼지가 앉을 수 있습니다.

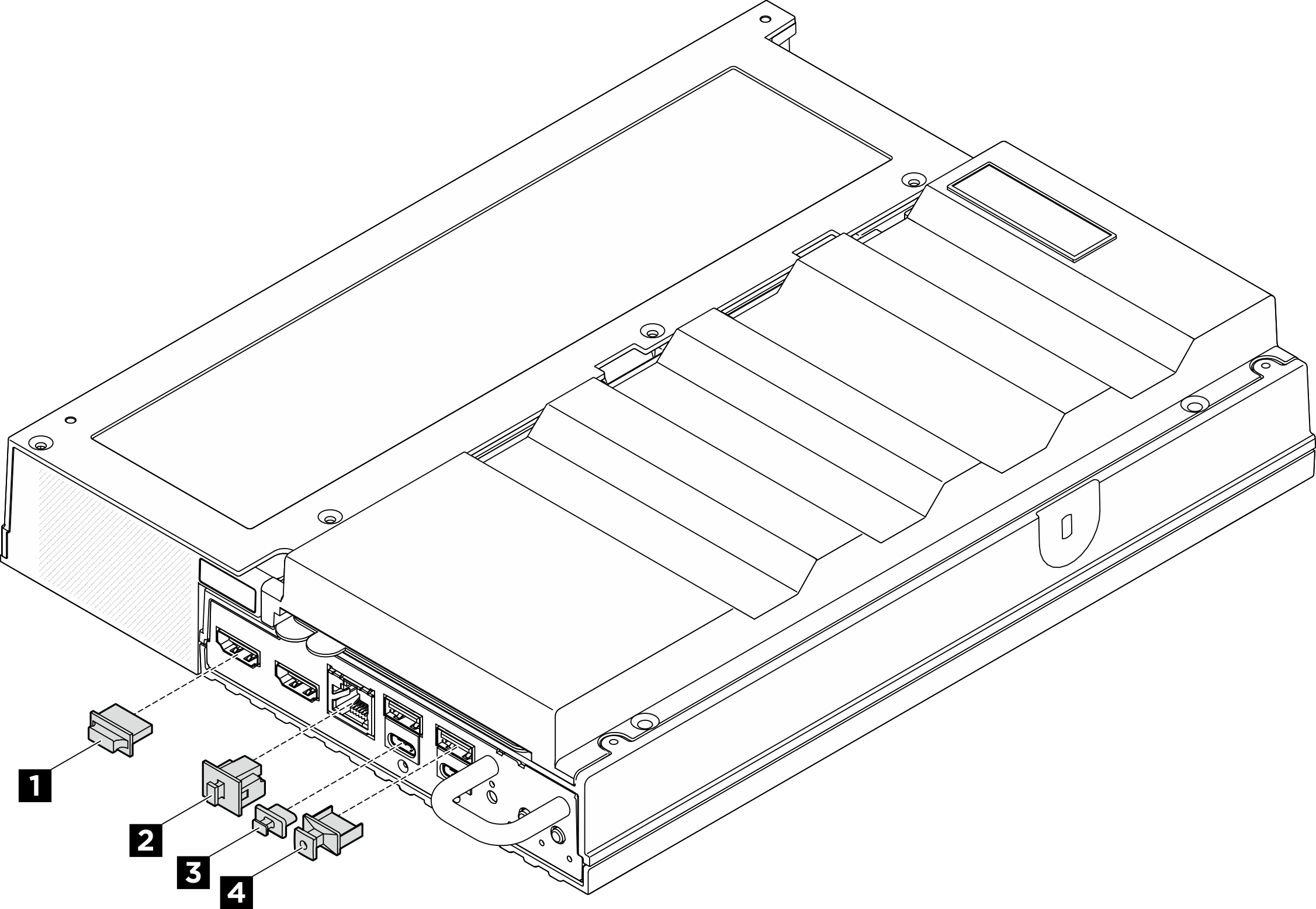

그림 2. 앞면 I/O 필러

1 HDMI 커넥터 필러(x2)2 RJ-45 필러(x1)
3 USB Type-C 필러(x2)4 USB Type-A 필러(x2)
