Vue avant

La présente section contient des informations sur les boutons de commande, les voyants et les connecteurs situés à l'avant du serveur.

Remarque
Selon le modèle, il est possible que votre serveur diffère légèrement de l’illustration.

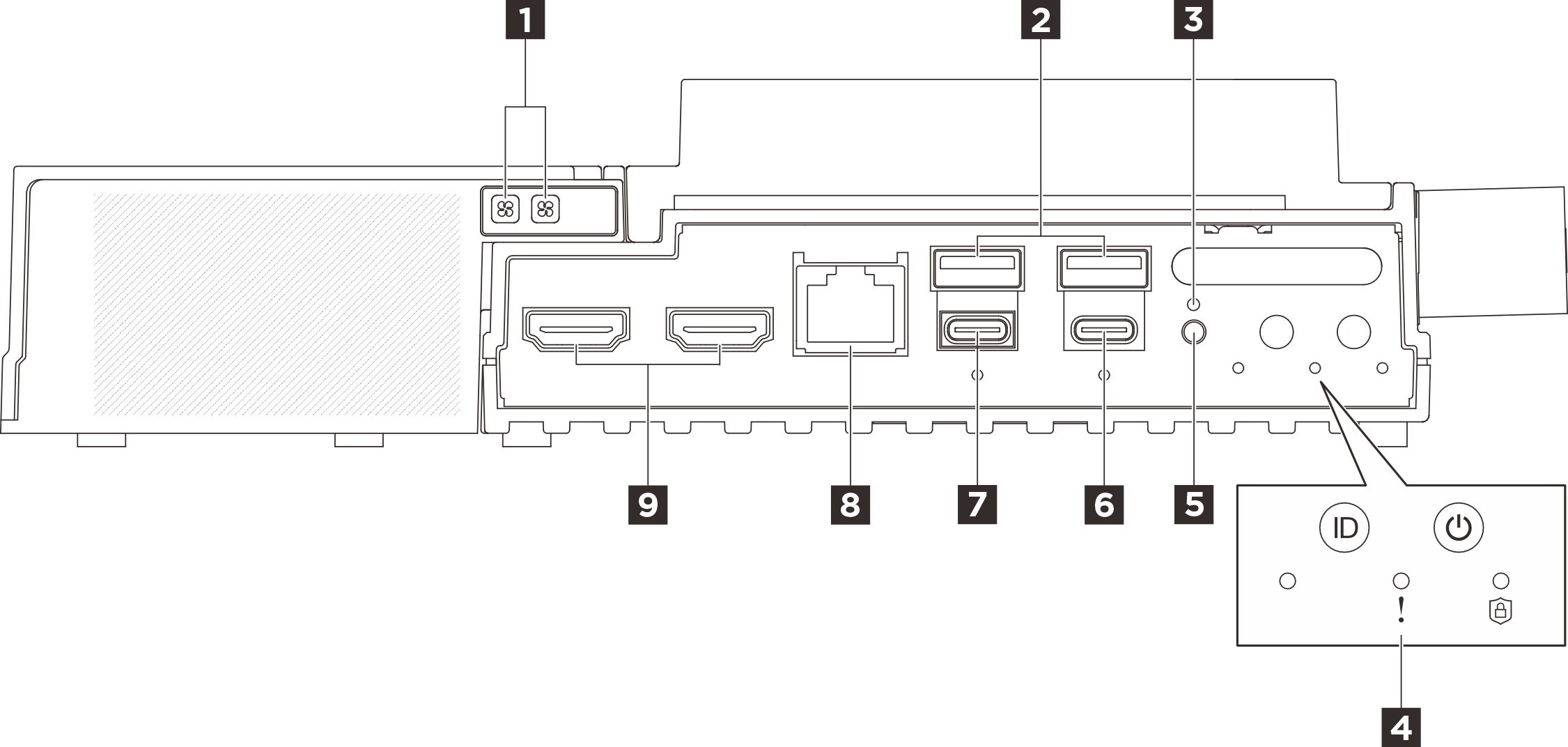

Figure 1. Vue avant

Tableau 1. Composants situés sur la vue avant
1 Voyant d’erreur du ventilateur pour le kit d’extension de l’adaptateur Ethernet (orange)2 Connecteurs USB 3.2 Gen2 (10 Gb/s) Type-A (ports USB 1 et 2)
3 Bouton de verrouillage4 Voyants et boutons système
5 Bouton du commutateur UART6 Connecteur de Type-C USB 3.2 Gen 2 (10 Gb/s) Type-C avec prise en charge d’affichage (port USB 4)
7 Connecteur de Type-C USB 3.2 Gen 2 (10 Gb/s) Type-C avec prise en charge d’affichage (port USB 3)8 Connecteur de la console série RJ-45 RS-232 pour le système d’exploitation/BIOS ou XCC
9 Connecteurs HDMI 2.0
Remarque
Les connecteurs 6, 7 et 9 sont des ports d’affichage. Si les moniteurs reliés à ces connecteurs ne fonctionnent pas normalement, voir Problèmes liés au moniteur et à la vidéo.

1 Voyant d’erreur du ventilateur pour le kit d’extension de l’adaptateur Ethernet (orange)​

Lorsqu’un voyant d’erreur de ventilateur du kit d’extension d’adaptateur Ethernet est allumé, cela indique que le ventilateur système correspondant fonctionne lentement ou est défaillant.

2 Connecteurs USB 3.2 Gen2 (10 Gb/s) Type-A (ports USB 1 et 2)​

Ces connecteurs permettent de relier un périphérique USB (souris, clavier ou autre).

3 Bouton de verrouillage​

Après avoir appuyé sur ce bouton et pour des raisons de sécurité, le serveur passe en mode de verrouillage du système. Le voyant de sécurité du serveur commence alors à clignoter. Voir Voyants avant pour identifier l’état du voyant de sécurité. Le bouton de verrouillage ne répond pas si vous appuyez sur le bouton alors que le système est déjà entré dans le menu de configuration du BIOS ou dans le système d’exploitation.

4 Voyants et boutons système​

Les boutons et voyants fournissent les commandes et l'état du système. Les boutons et voyants suivants se situent dans cette zone :
  • Voyant d’état UART (blanc)
  • Voyant d’erreur système (jaune)
  • Voyant de sécurité (vert)
  • Bouton d'alimentation avec voyant d'état de l'alimentation (vert)
  • Bouton UID avec voyant (bleu)

Voir Voyants avant pour en savoir plus.

5 Bouton du commutateur UART​

Appuyez sur ce bouton pour basculer la sortie UART entre le journal XCC (techniciens de maintenance Lenovo uniquement) et le journal CPU. Une fois le serveur mis sous tension, par défaut, la sortie du journal provient de l’UC. Voir Voyants avant afin de déterminer l’état de la sortie UART.

6 Connecteur de Type-C USB 3.2 Gen 2 (10 Gb/s) Type-C avec prise en charge d’affichage (port USB 4)​

Connectez un périphérique USB, tel qu’une souris, un clavier, un moniteur ou d’autres périphériques, à ce connecteur. Ce connecteur prend en charge l’affichage.
Remarque

  • La résolution vidéo maximale est de 4K à 60 Hz.

  • Le connecteur peut prendre en charge jusqu’à 15 watts d’alimentation (5 V/3 A).

7 Connecteur de Type-C USB 3.2 Gen 2 (10 Gb/s) Type-C avec prise en charge d’affichage (port USB 3)​

Connectez un périphérique USB, tel qu’une souris, un clavier, un moniteur ou d’autres périphériques, à ce connecteur. Configurez le paramètre UEFI via ce port en priorité.

Remarque

  • Nous vous recommandons de connecter un moniteur au port USB 3 (avec prise en charge de l’écran) lors de la mise sous tension du système. L’émission des messages d’erreur pendant l’amorçage du système s’effectue à partir du port USB 3. Après avoir accédé au système d’exploitation, si le moniteur qui se connecte au port USB 3 est vierge, connectez-le à un autre port d’affichage. Pour en savoir plus, voir Problèmes liés au moniteur et à la vidéo.

  • La résolution vidéo maximale est de 1 920 x 1 200 à 60 Hz.

  • Le connecteur peut prendre en charge jusqu’à 15 watts d’alimentation (5 V/3 A).

8 Connecteur de la console série RJ-45 RS-232 pour le système d’exploitation/BIOS ou XCC​

Connectez un câble de console série COMM RJ-45 externe à cette console série RS-232 avec connecteur RJ-45.

9 Connecteurs HDMI 2.0​

Connectez un périphérique compatible HDMI à l’un de ces connecteurs.
Remarque
La résolution vidéo maximale est de 4K à 60 Hz.

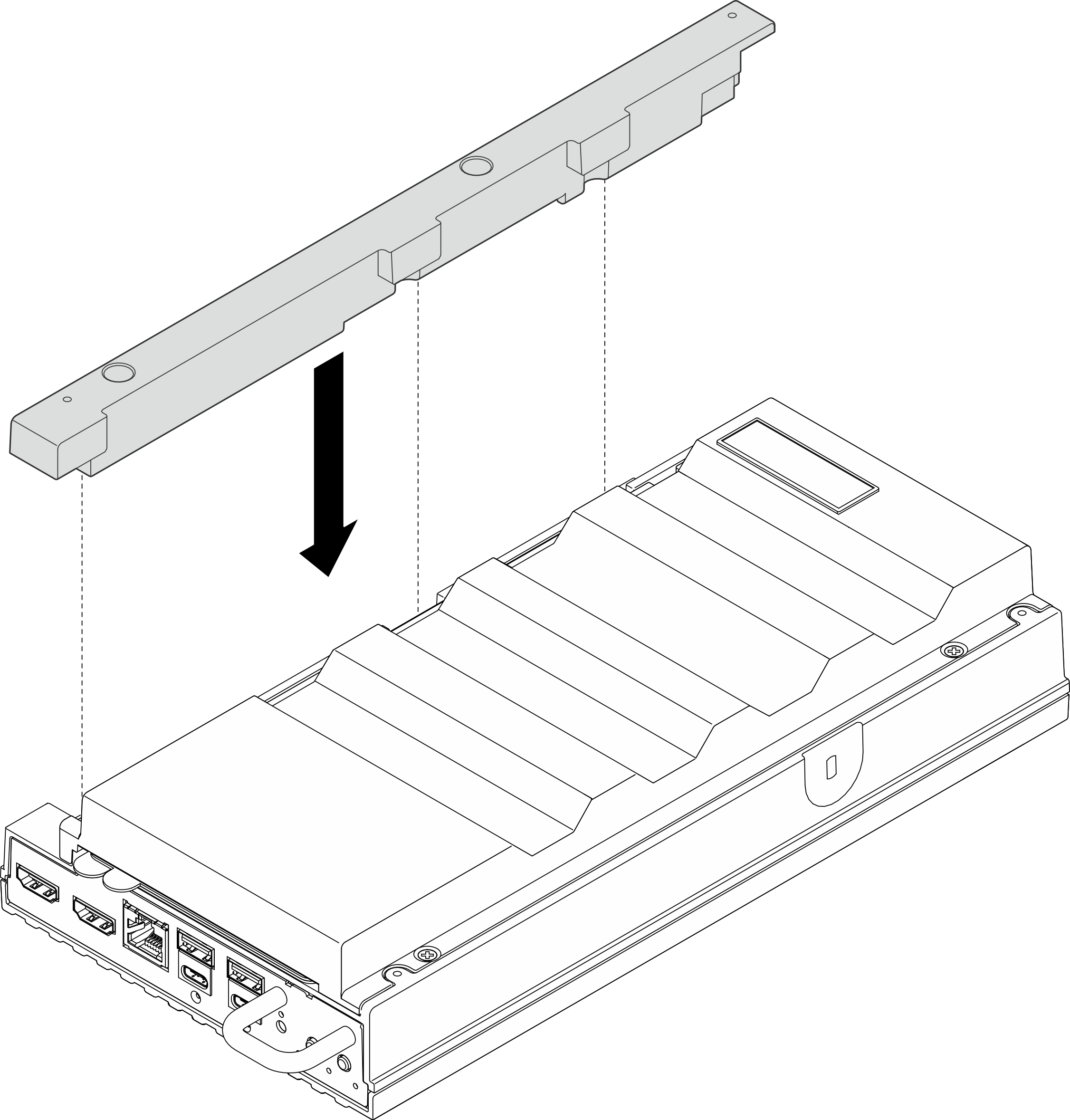

Obturateur d’extension​

Installez l’obturateur d’extension lorsque le nœud n’est pas doté d’un kit d’extension. Voir Installation de l’obturateur d’extension pour en savoir plus.


Obturateurs d’E/S avant​

Installez les obturateurs E/S lorsque les connecteurs ne sont pas utilisés. Les connecteurs peuvent être recouverts de poussière s’ils ne sont pas correctement protégés à l’aide d’obturateurs.

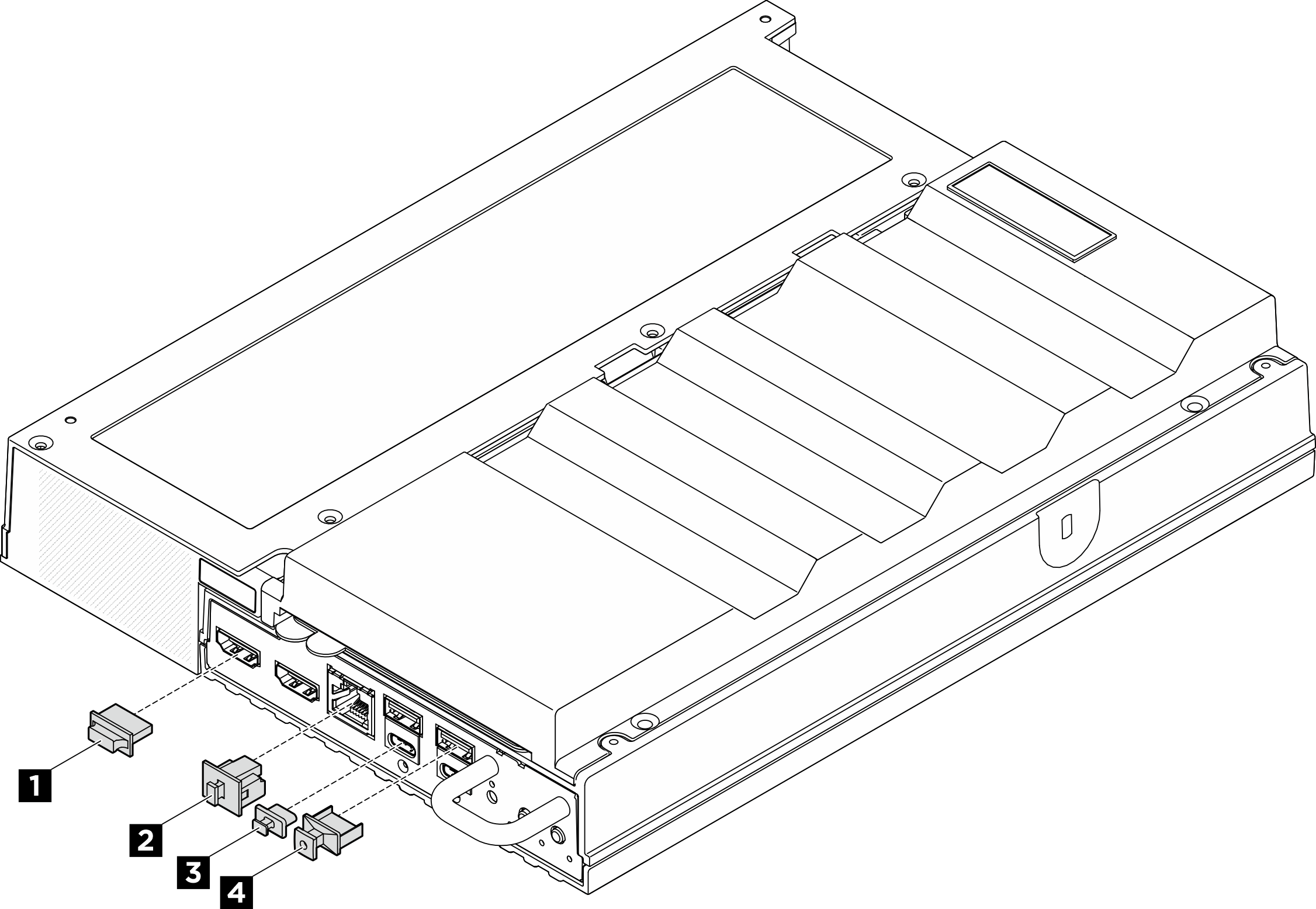

Figure 2. Obturateurs d’E/S avant

1 Obturateur de connecteur HDMI (2)2 Obturateur RJ-45 (1)
3 Obturateur USB Type-C (2)4 Obturateur USB Type-A (2)
