Numérotation des ventilateurs système
Cette section contient des informations sur la numérotation des ventilateurs système de SE100. La bonne compréhension de la numérotation des ventilateurs système permet d’installer et de configurer correctement les ventilateurs dans le système.
Ventilateur pris en charge par différentes configurations
| Emplacement |  |  |  | |||
| Numérotation | 1 Ventilateur 1 | 2 Ventilateur 2 | 3 Ventilateur 3 | 4 Ventilateur 4 | 5 Ventilateur 5 | 6 Ventilateur 6 |
| Nœud | √ | √ | ||||
| Nœud avec kit d’extension | √ | √ | √ | √ | ||
| Boîtier 1U2N | √ | √ | √ | √ | ||
| Boîtier 1U3N | √ | √ | ||||

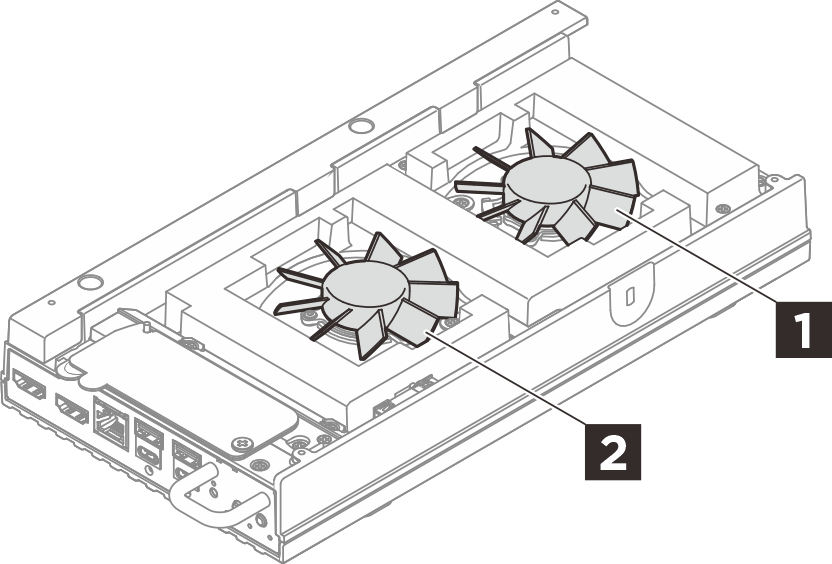

1 2 Nœud : Prise en charge de jusqu’à deux ventilateurs 6513 non remplaçables à chaud. Voir Remplacement du module ventilateur pour en savoir plus.

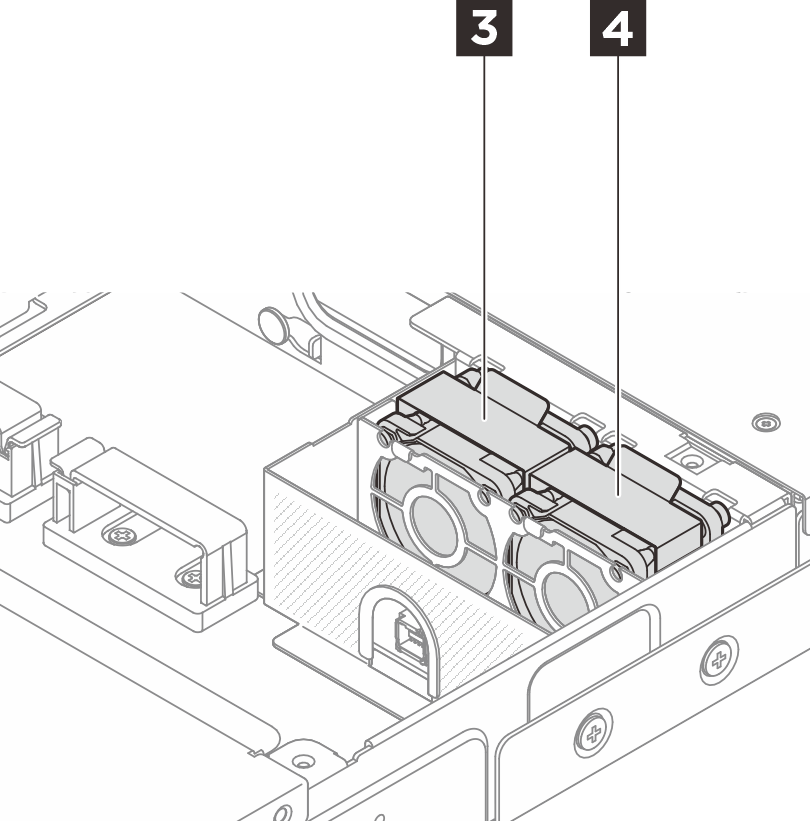

3 4 Boîtier Selon le type de modèle, le boîtier 1U2N prend en charge jusqu’à quatre ventilateurs 4028 non remplaçables à chaud, tandis que le boîtier 1U3N prend en charge jusqu’à six ventilateurs 4028 non remplaçables à chaud. Voir Remplacement du module de ventilateur du châssis pour en savoir plus.

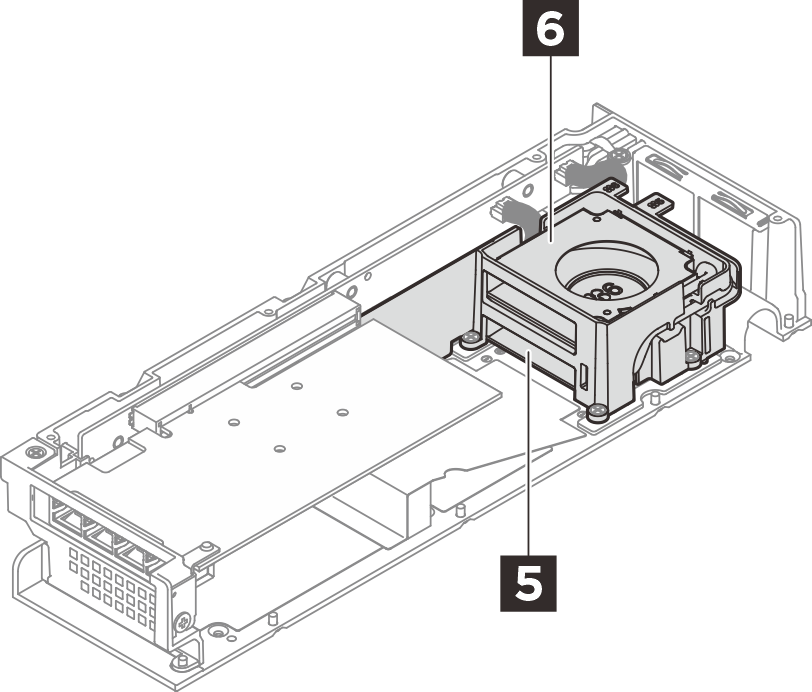

5 6 Kit d’extension : Le kit d’extension avec adaptateur Ethernet prend en charge jusqu’à deux ventilateurs soufflants 5010. Voir Remplacement du module de ventilateur du kit d’extension pour en savoir plus.
