Numeração dos ventiladores do sistema
Esta seção contém informações sobre a numeração dos ventiladores do sistema SE100. Entender a numeração dos ventiladores do sistema ajuda a instalá-los e configurá-los corretamente no sistema.
Matriz de suporte do ventilador
| Local |  |  |  | |||
| Numeração | 1 Ventilador 1 | 2 Ventilador 2 | 3 Ventilador 3 | 4 Ventilador 4 | 5 Ventilador 5 | 6 Ventilador 6 |
| Nó | √ | √ | ||||
| Nó com kit de expansão do adaptador Ethernet | √ | √ | √ | √ | ||
| Gabinete 1U2N | √ | √ | √ | √ | ||
| Gabinete 1U3N | √ | √ | ||||
Nota
Antes de instalar o nó no gabinete, para evitar que o nó interfira no gabinete, remova o ventilador 1 e 2 do nó.

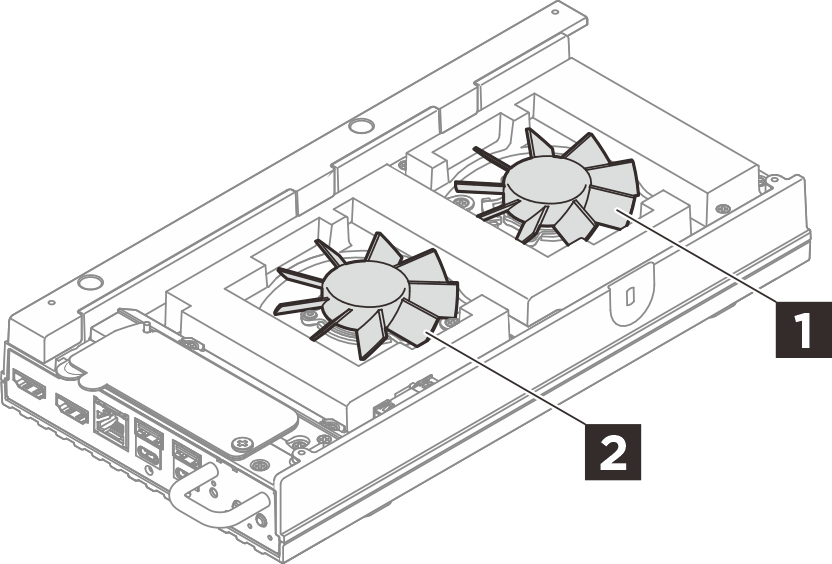

1 2 Módulo do ventilador do nó: Dois ventiladores não hot-swap 6513 para cada nó.

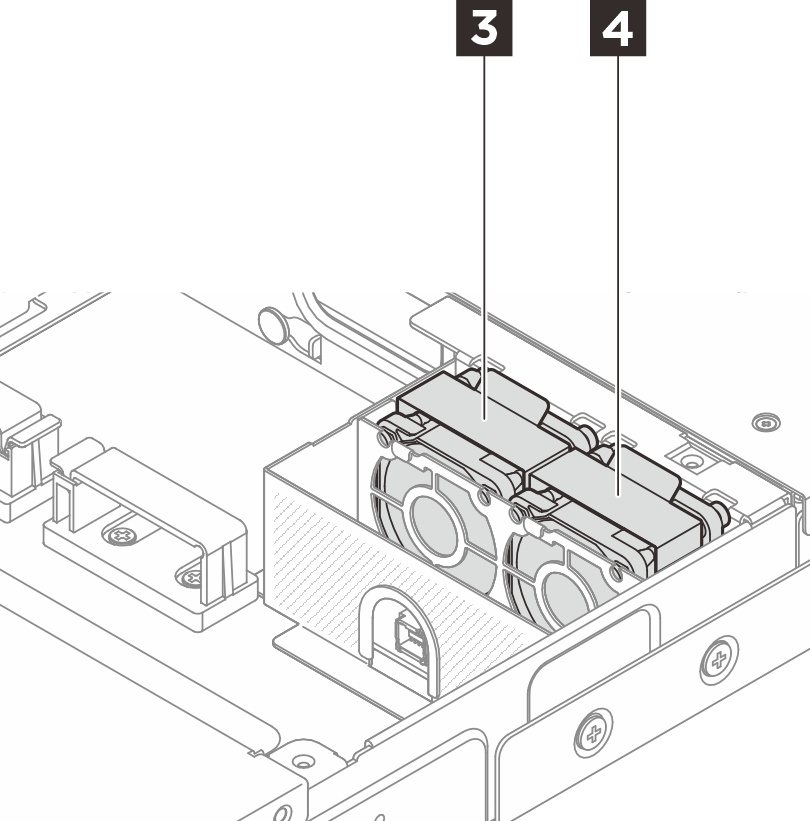

- 3 4 Módulo de ventilador do gabinete:
- O gabinete 1U2N suporta até quatro ventiladores não hot-swap 4028, dois para cada nó
- O gabinete 1U3N suporta até seis ventiladores não hot-swap 4028, dois para cada nó

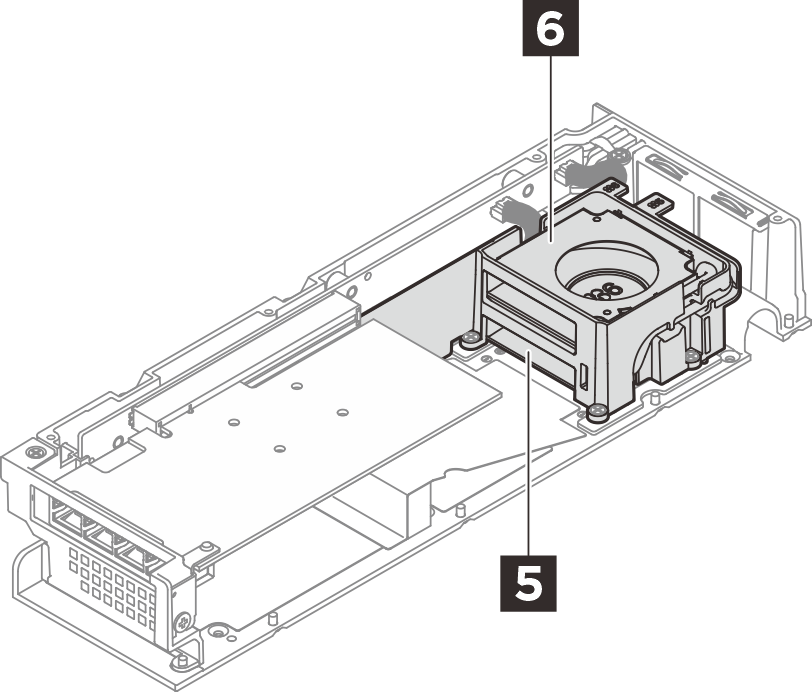

5 6 Módulo do ventilador do kit de expansão: O kit de expansão do adaptador Ethernet comporta dois ventiladores 5010.
