Comutadores da placa-mãe
As ilustrações a seguir mostram o local dos comutadores, disjuntores e botões no servidor.
Nota
Caso haja um adesivo protetor claro na parte superior dos blocos do comutador, será necessário removê-lo e descartá-lo para acessar os comutadores.
Importante
Antes de alterar quaisquer configurações de comutador ou mover quaisquer jumpers, desative o servidor; em seguida, desconecte todos os cabos de alimentação e cabos externos. Revise as seguintes informações:
- Qualquer comutador ou bloco de jumpers da placa-mãe que não for mostrado nas ilustrações neste documento está reservado.

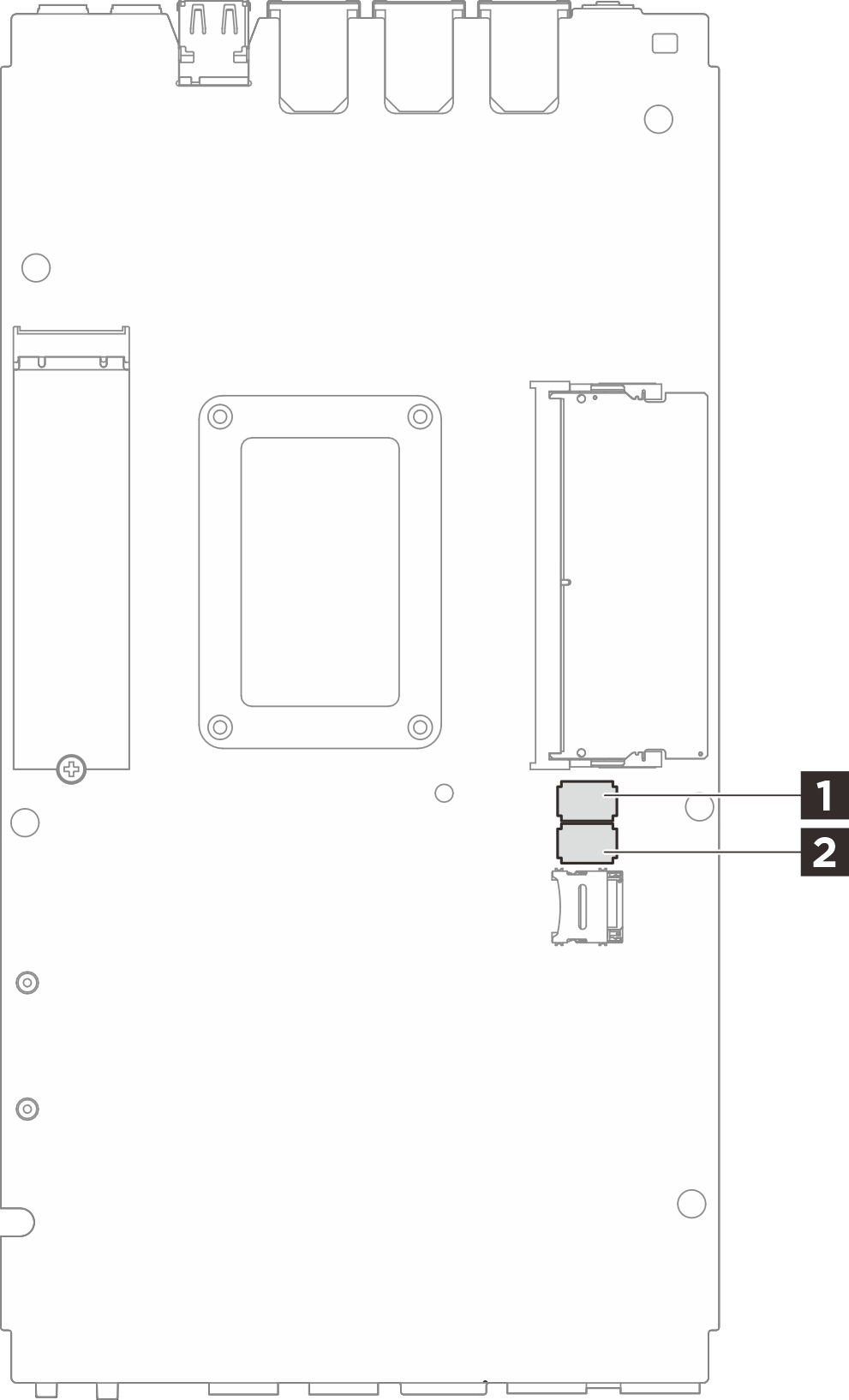

Figura 1. Comutadores da placa de sistema (lado inferior da placa de sistema)
A tabela a seguir descreve as funções dos comutadores na parte inferior da placa de sistema.| Bloco de comutadores | Número do comutador | Nome do comutador | Descrição de uso | |
|---|---|---|---|---|
| Aceso | Apagado | |||
| 1 SW1 | 1 | Backup de inicialização do XClarity Controller | O nó é inicializado usando um backup do firmware do XCC | Normal (padrão) |
| 2 | Limpeza do CMOS | Limpa o registro de Real-Time Clock (RTC) | Normal (padrão) | |
| 3 | Substituição de senha | Substitui a senha de inicialização | Normal (padrão) | |
| 4 | (Reservado) | (Reservado) | Normal (padrão) | |
| 5 | Seleção de função serial | Acessa o XCC pelo conector do console serial | Normal (padrão) | |
| 6 | Substituição de recuperação do Machine Engine (ME) | ME inicializado para recuperação | Normal (padrão) | |
| 7 | (Reservado) | (Reservado) | Normal (padrão) | |
| 8 | (Reservado) | (Reservado) | Normal (padrão) | |
| 2 SW2 | 1 | Substituição de segurança do firmware do mecanismo do computador (ME) | Ativa o modo de atualização do ME | Normal (padrão) |
| 2 | Atualização forçada do XCC | Permite a atualização forçada do XCC | Normal (padrão) | |
| 3 | Substituição da permissão de energia FPGA | Ignora a permissão de energia e permite que o sistema seja ligado | Normal (padrão) | |
| 4 | Forçar a redefinição do XCC | Força o XCC a ser redefinido | Normal (padrão) | |
| 5 | Forçar a redefinição da CPU do XCC | Força o XCC e a CPU serem redefinidos | Normal (padrão) | |
| 6 | Forçar o recarregamento do DnX | Entre no modo DnX | Normal (padrão) | |
| 7 | Forçar a redefinição do FPGA | Força o FPGA a ser redefinido | Normal (padrão) | |
| 8 | (Reservado) | (Reservado) | Normal (padrão) | |
