Switch della scheda di sistema
Le seguenti figure mostrano la posizione di switch, ponticelli e pulsanti del server.
Nota
Se sulla parte superiore dei blocchi di switch è presente un adesivo protettivo trasparente, è necessario rimuoverlo per poter accedere agli switch.
Importante
Prima di modificare qualsiasi impostazione dell'interruttore o spostare qualsiasi ponticello, spegnere il server, quindi scollegare tutti i cavi di alimentazione e i cavi esterni. Esaminare le seguenti informazioni:
- Qualsiasi blocco di ponticelli o di switch della scheda di sistema, non visualizzato nelle figure di questo documento, è riservato.

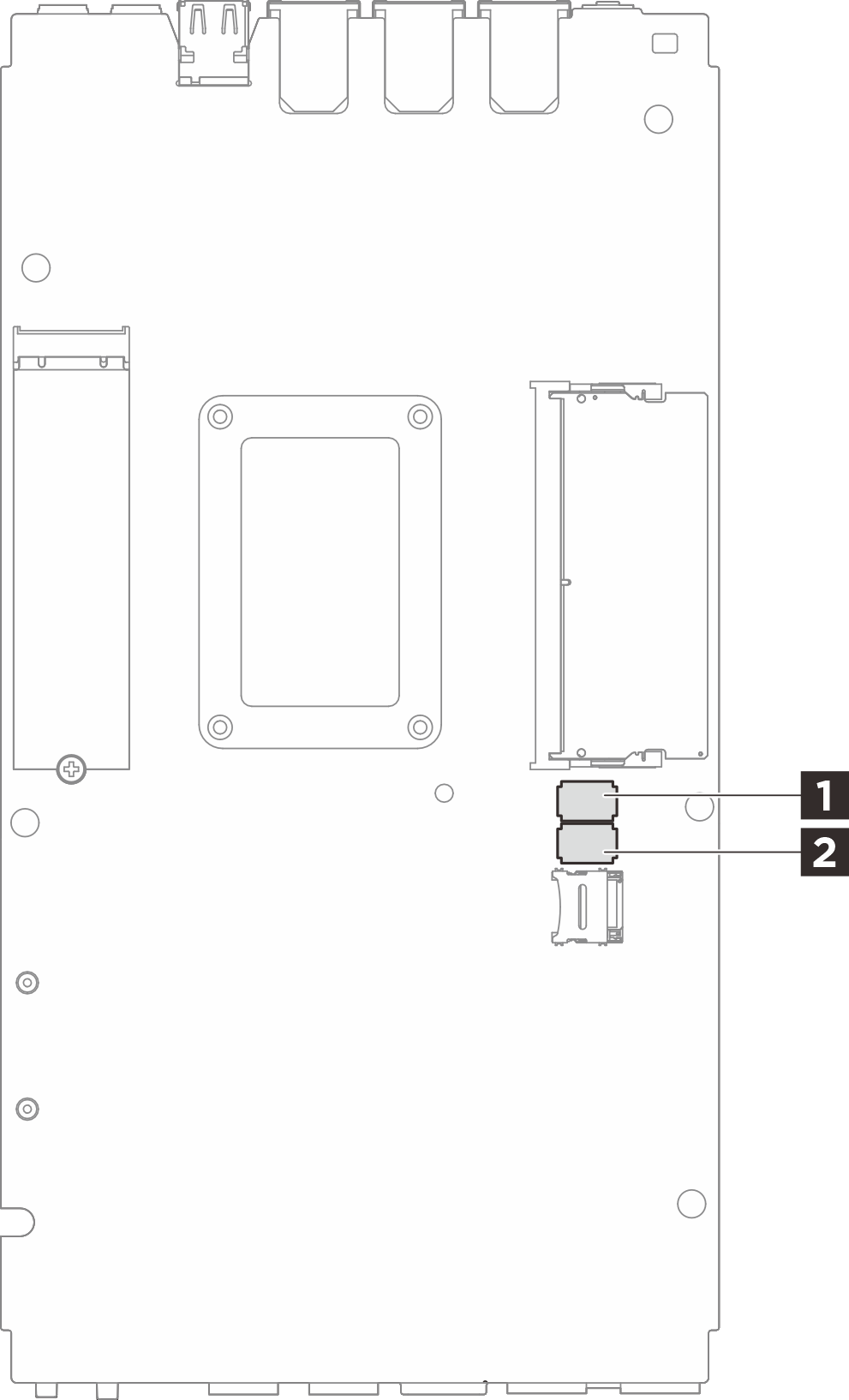

Figura 1. Switch della scheda di sistema (lato inferiore della scheda di sistema)
Nella seguente tabella sono descritte le funzioni degli switch sul lato inferiore della scheda di sistema.| Blocco switch | Numero switch | Nome switch | Descrizione dell'utilizzo | |
|---|---|---|---|---|
| Acceso | Spento | |||
| 1 SW1 | 1 | Backup di avvio XClarity Controller | Il nodo si avvia utilizzando un backup del firmware XCC. | Normale (predefinito) |
| 2 | Cancella CMOS | Cancella il registro RTC (Real-Time Clock) | Normale (predefinito) | |
| 3 | Sovrascrittura della password | Esclude la password di accensione | Normale (predefinito) | |
| 4 | (riservato) | (riservato) | Normale (predefinito) | |
| 5 | Selezione della funzione seriale | Accesso a XCC tramite il connettore della console seriale | Normale (predefinito) | |
| 6 | Esclusione ripristino ME (Machine Engine) | Avvii ME per il ripristino | Normale (predefinito) | |
| 7 | (riservato) | (riservato) | Normale (predefinito) | |
| 8 | (riservato) | (riservato) | Normale (predefinito) | |
| 2 SW2 | 1 | Esclusione sicurezza firmware ME (Machine Engine) | Abilita la modalità di aggiornamento ME | Normale (predefinito) |
| 2 | Forza aggiornamento XCC | Abilita l'aggiornamento forzato di XCC | Normale (predefinito) | |
| 3 | Esclusione dell'autorizzazione all'alimentazione FPGA | Ignora l'autorizzazione di alimentazione e consente l'accensione del sistema | Normale (predefinito) | |
| 4 | Forza reimpostazione XCC | Forza la reimpostazione di XCC | Normale (predefinito) | |
| 5 | Forza reimpostazione XCC e CPU | Forza la reimpostazione di XCC e CPU | Normale (predefinito) | |
| 6 | Forza ricaricamento DnX | Attiva la modalità DnX | Normale (predefinito) | |
| 7 | Forzatura della reimpostazione FPGA | Forza la reimpostazione di FPGA | Normale (predefinito) | |
| 8 | (riservato) | (riservato) | Normale (predefinito) | |
