Connettori della scheda di sistema
La figura riportata di seguito mostra i connettori interni sulla scheda di sistema.

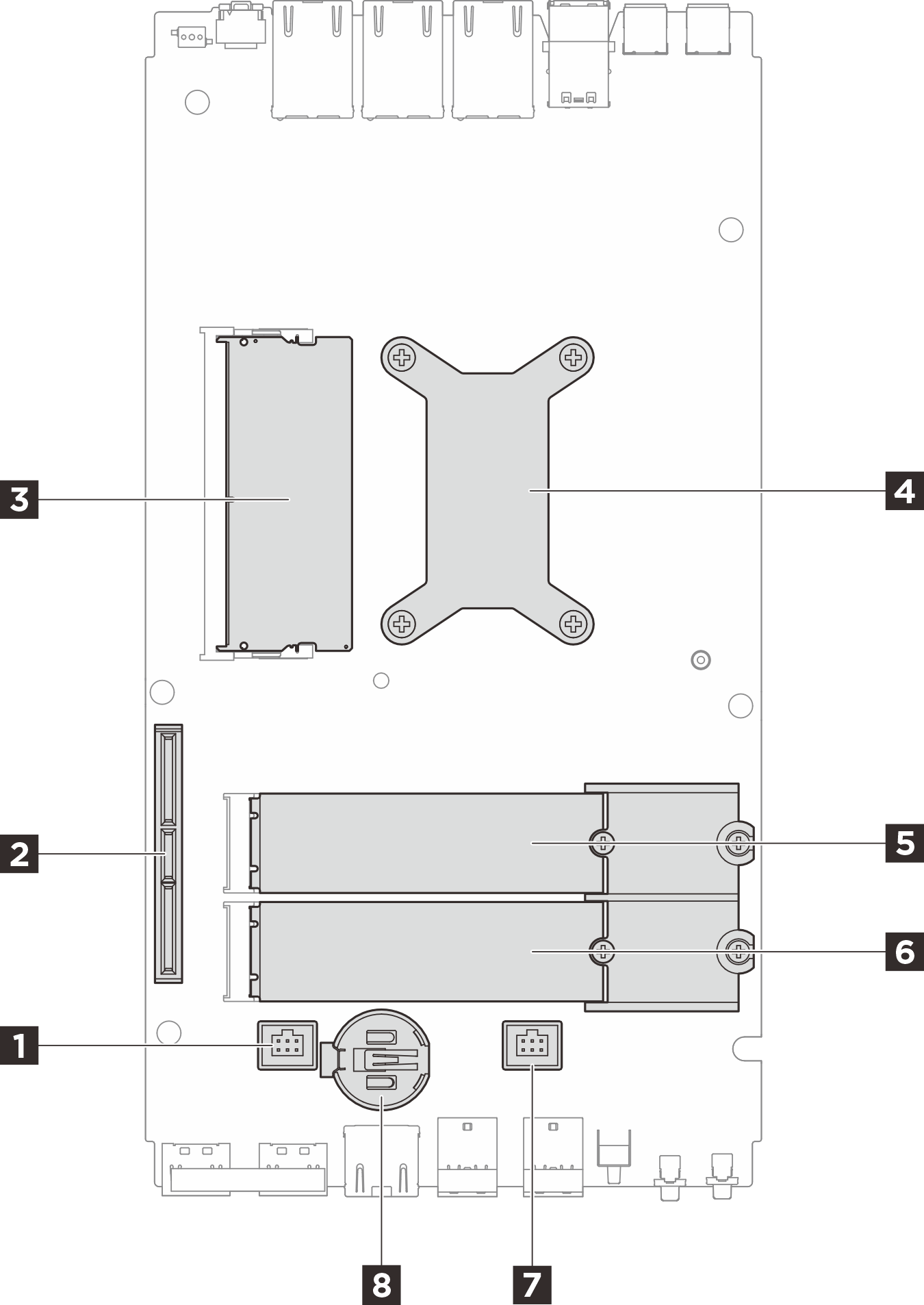

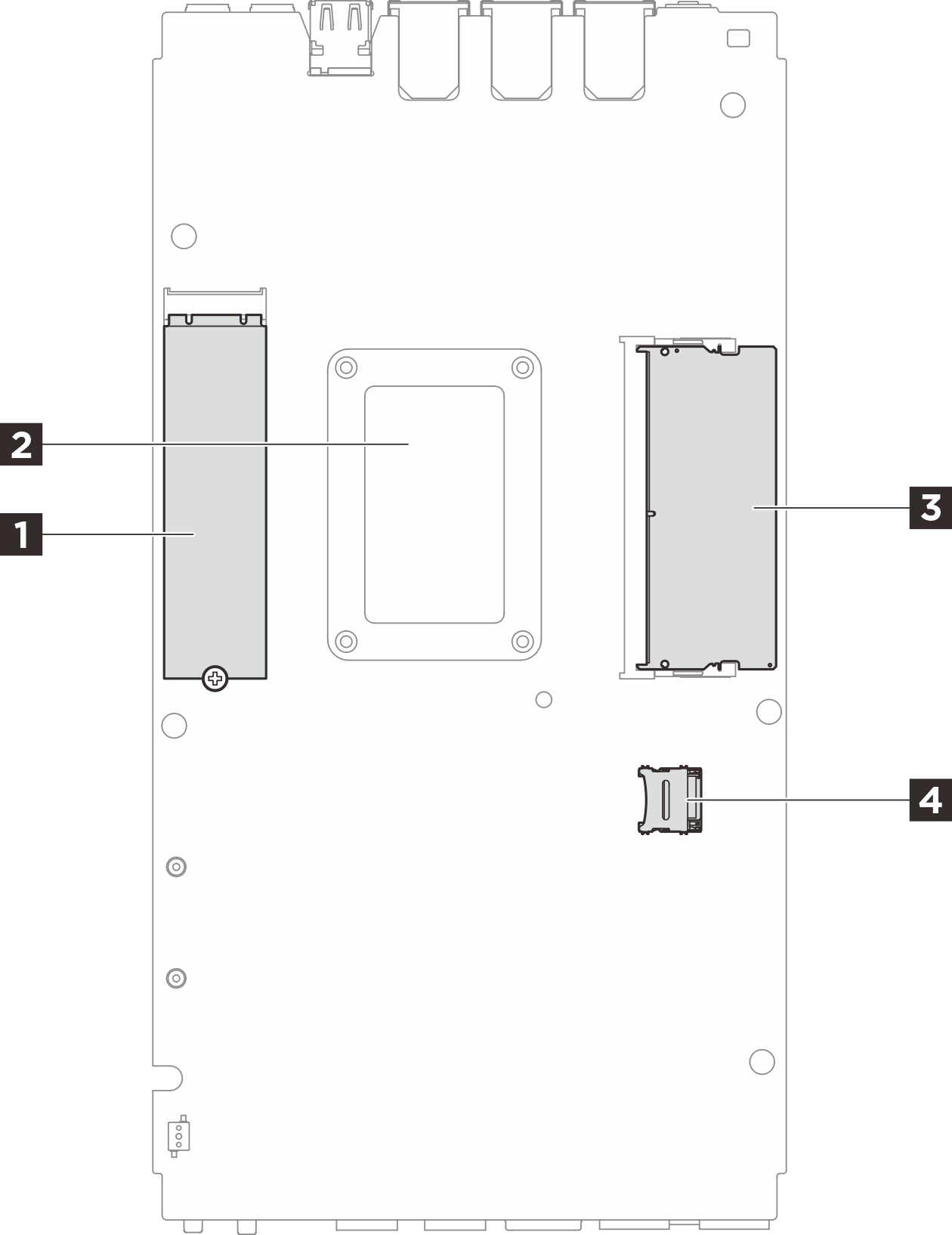

Figura 1. Connettori della scheda di sistema
| Lato superiore | Lato inferiore |
 |  |
| Lato superiore | Lato inferiore |
| 1 Connettore ventola 1 | 1 Slot M.2 1 |
| 2 Connettore GenZ 4C per kit di espansione | 2 Piastra posteriore del processore |
| 3 Slot DIMM 1 | 3 Slot DIMM 2 |
| 4 Processore e dissipatore di calore del processore | 4 Socket MicroSD |
| 5 Slot M.2 2 | |
| 6 Slot M.2 3 | |
| 7 Connettore ventola 2 | |
| 8 Batteria CMOS (CR2032) |
