Разъемы материнской платы

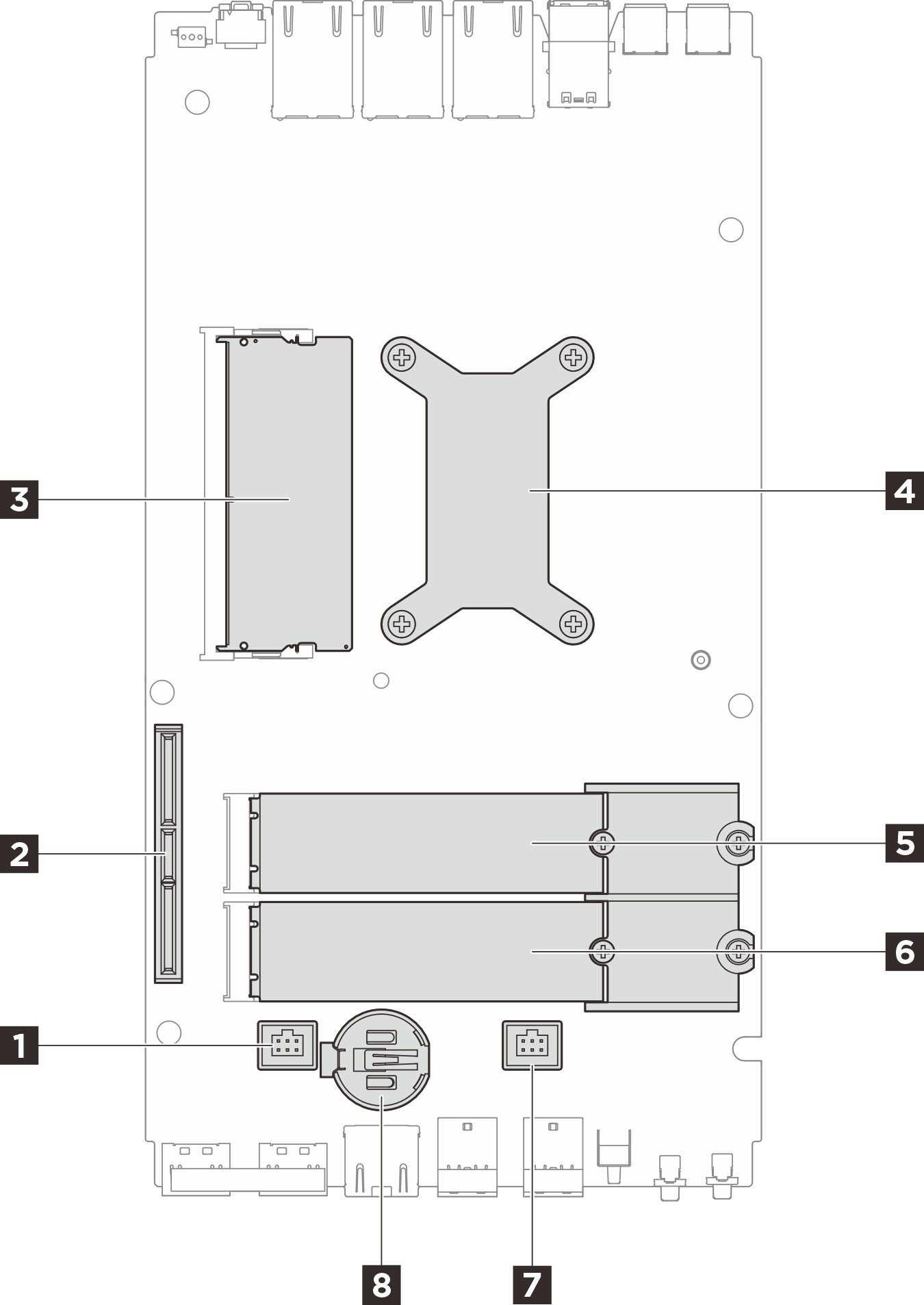

На следующем рисунке показаны внутренние разъемы на материнской плате.
Рис. 1. Разъемы материнской платы
| Верхняя сторона | Нижняя сторона |
 |  |
| Верхняя сторона | Нижняя сторона |
| 1 Разъем 1 вентилятора | 1 Гнездо 1 M.2 |
| 2 Разъем GenZ 4C для комплекта расширения | 2 Задняя панель процессора |
| 3 Гнездо 1 для модуля DIMM | 3 Гнездо 2 для модуля DIMM |
| 4 Процессор с радиатором | 4 Гнездо для карты MicroSD |
| 5 Гнездо 2 M.2 | |
| 6 Гнездо 3 M.2 | |
| 7 Разъем 2 вентилятора | |
| 8 Батарейка CMOS (CR2032) |
