Anschlüsse auf der Systemplatine

In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatine dargestellt.

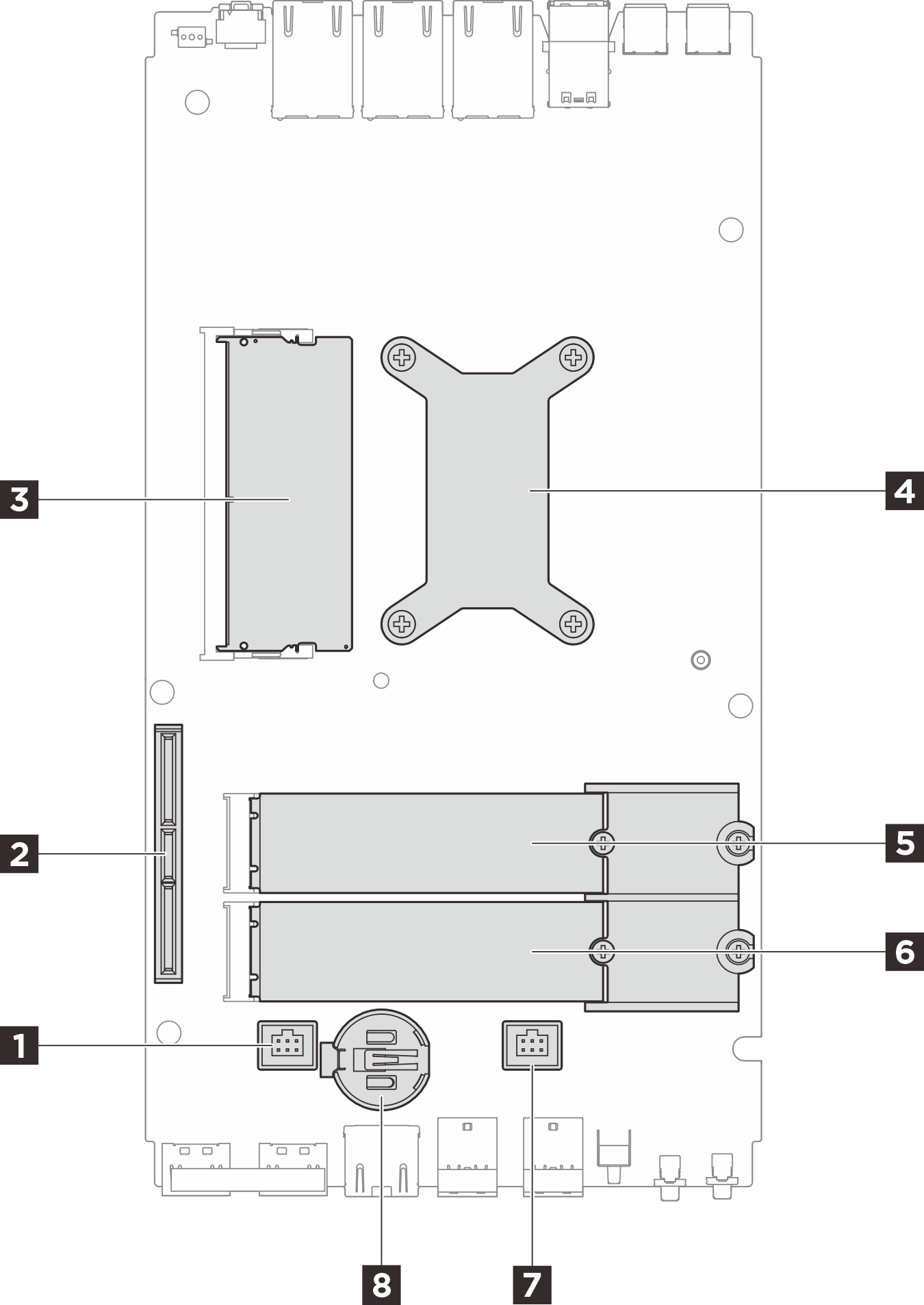

Abbildung 1. Anschlüsse auf der Systemplatine

Oberseite	Unterseite

Tabelle 1. Anschlüsse auf der Systemplatine

Oberseite	Unterseite
1 Lüfteranschluss 1	1 M.2-Steckplatz 1
2 GenZ 4C-Anschluss für Erweiterungssatz	2 Prozessor-Rückwand
3 DIMM-Steckplatz 1	3 DIMM-Steckplatz 2
4 Prozessor und Prozessorkühlkörper	4 microSD-Steckplatz
5 M.2-Steckplatz 2
6 M.2-Steckplatz 3
7 Anschluss für Lüfter 2
8 CMOS-Batterie (CR2032)
