主板接口
下图显示了主板上的内部接口。

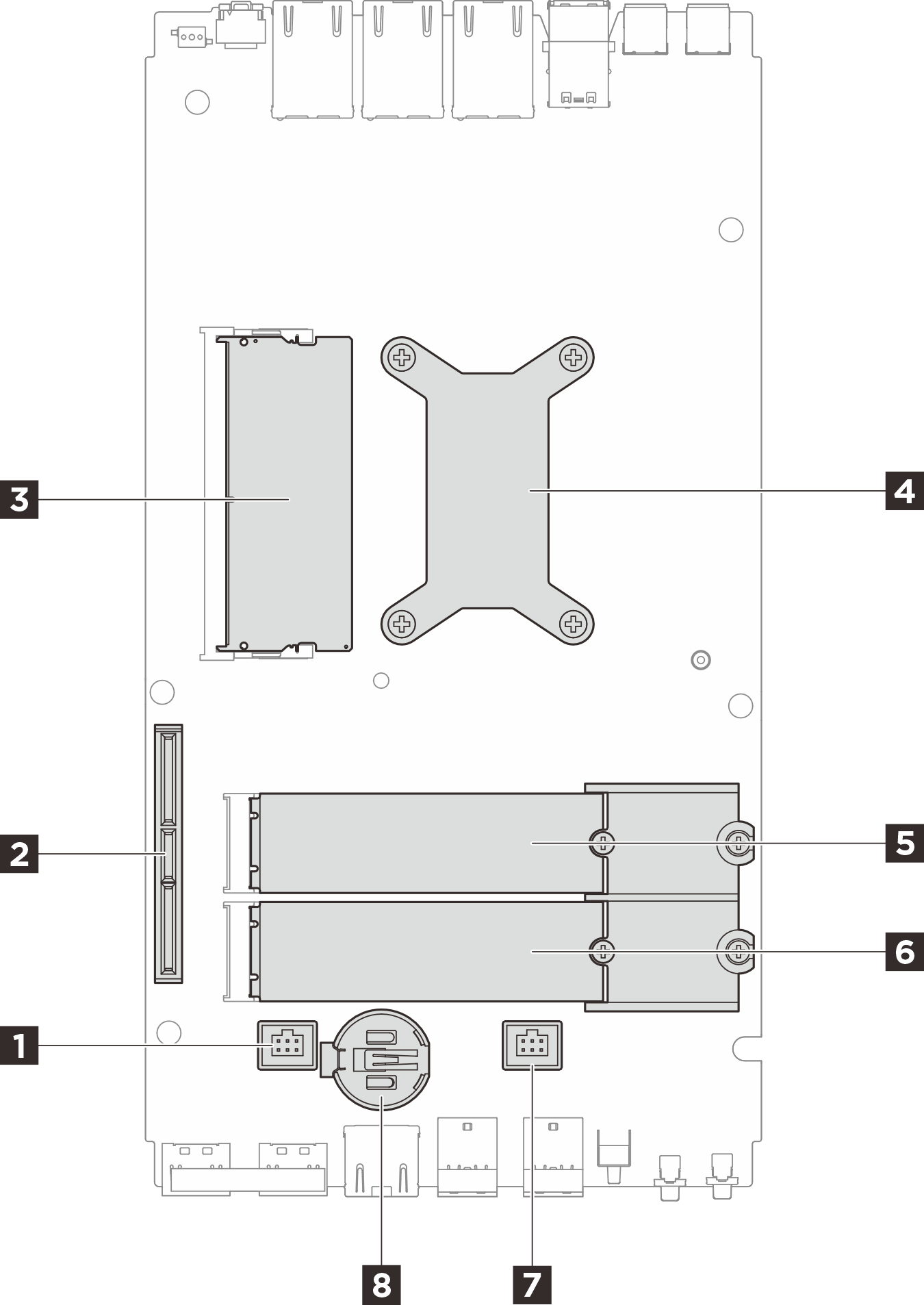

图 1. 主板接口
| 顶面 | 底面 |
 |  |
| 顶面 | 底面 |
| 1 风扇接口 1 | 1 M.2 插槽 1 |
| 2 适用于扩展套件的 GenZ 4C 接口 | 2 处理器背板 |
| 3 DIMM 插槽 1 | 3 DIMM 插槽 2 |
| 4 处理器和处理器散热器 | 4 MicroSD 插槽 |
| 5 M.2 插槽 2 | |
| 6 M.2 插槽 3 | |
| 7 风扇接口 2 | |
| 8 CMOS 电池（CR2032） |
