ขั้วต่อของแผงระบบ

ภาพประกอบต่อไปนี้แสดงขั้วต่อภายในที่อยู่บนแผงระบบ

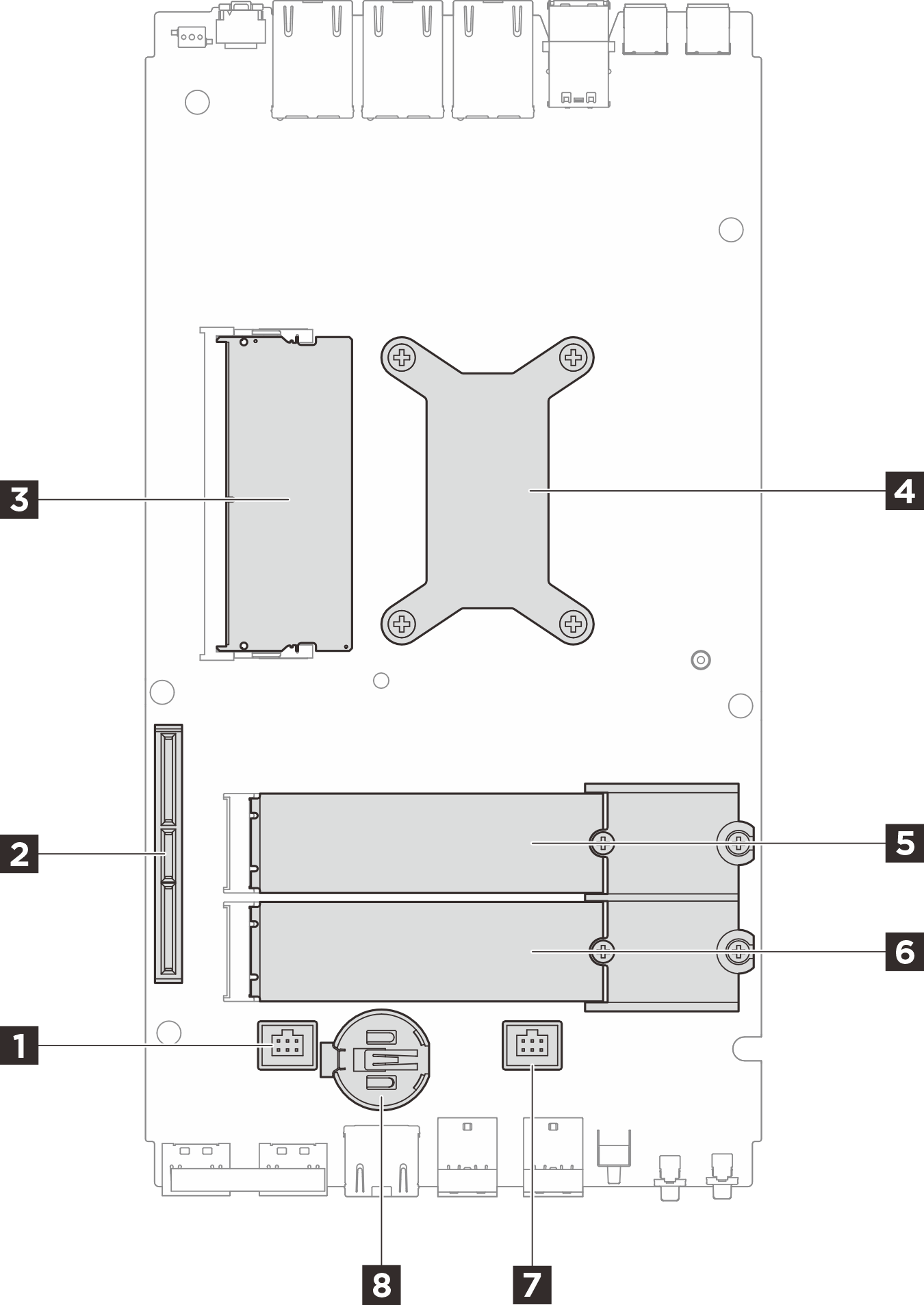

รูปที่ 1. ขั้วต่อของแผงระบบ

ด้านบน	ด้านล่าง

ตารางที่ 1. ขั้วต่อของแผงระบบ

ด้านบน	ด้านล่าง
1 ขั้วต่อพัดลม 1	1 ช่องเสียบ M.2 1
2 ขั้วต่อ GenZ 4C	2 แผ่นด้านหลังโปรเซสเซอร์
3 ช่องเสียบ DIMM 1	3 ช่องเสียบ DIMM 2
4 โปรเซสเซอร์และตัวระบายความร้อนของโปรเซสเซอร์	4 ช่องเสียบ MicroSD
5 ช่องเสียบ M.2 2
6 ช่องเสียบ M.2 3
7 ขั้วต่อพัดลม 2
8 แบตเตอรี่ CMOS (CR2032)
