มุมมองด้านบน
ภาพประกอบในส่วนนี้แสดงข้อมูลเกี่ยวกับมุมมองด้านบนของเซิร์ฟเวอร์
หมายเหตุ
เซิร์ฟเวอร์ของคุณอาจแตกต่างจากภาพประกอบเล็กน้อย ทั้งนี้ขึ้นอยู่กับการกำหนดค่า
มุมมองด้านบน: เลเยอร์ด้านบน
ภาพประกอบต่อไปนี้คือมุมมองด้านบนหลังจากถอดฝาครอบพัดลมออกแล้ว

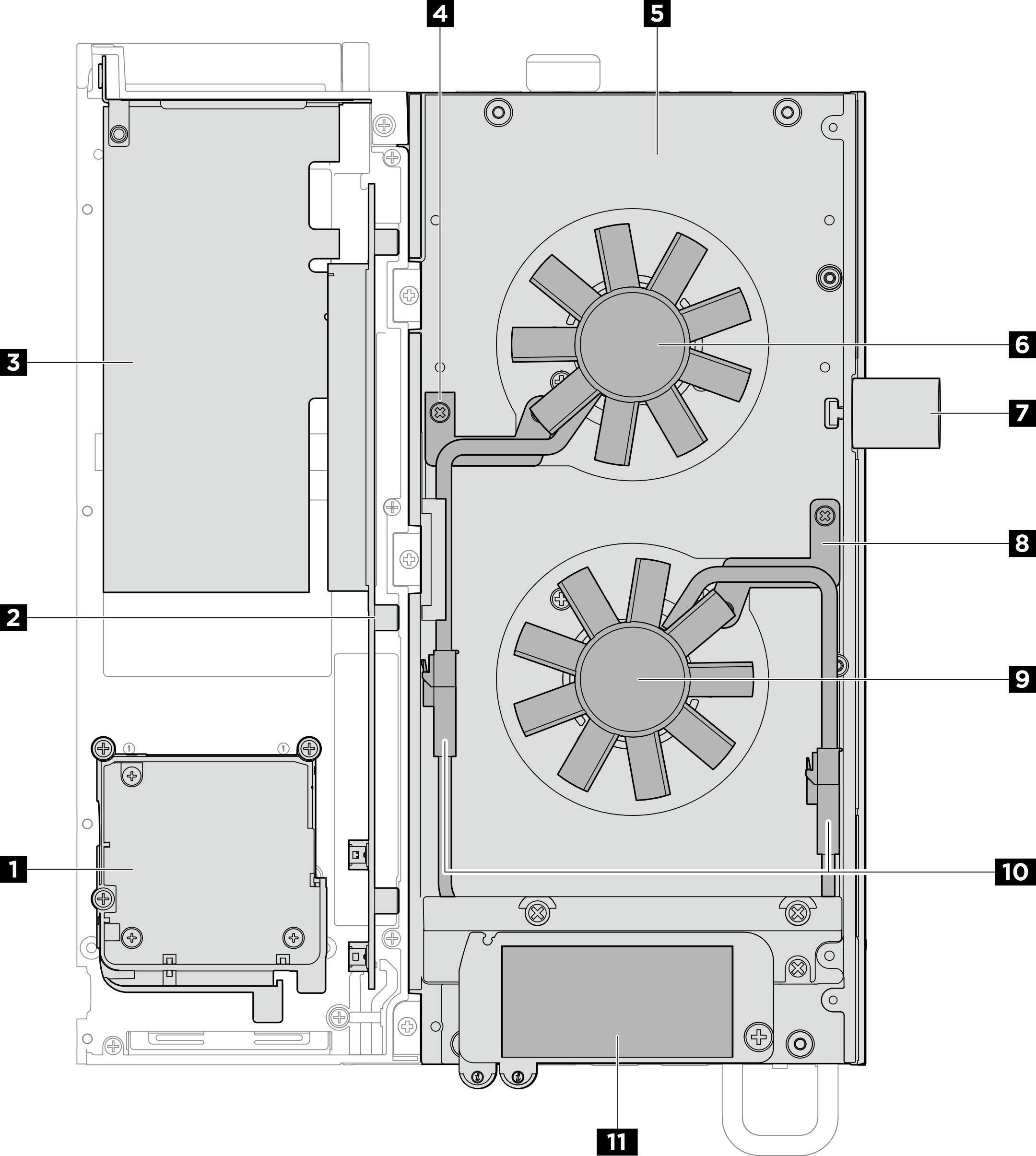

รูปที่ 1. มุมมองด้านบน: เลเยอร์ด้านบน
| ชุดขยาย | เซิร์ฟเวอร์ |
1
| 4 โครงยึดสายบริดจ์พัดลม 1 |
| 2 การ์ดตัวยก PCIe | 5 ฝาครอบด้านบน |
| 3 อะแดปเตอร์ PCIe | 6 พัดลม 1 |
| 7 ล็อค Kensington | |
| 8 โครงยึดสายบริดจ์พัดลม 2 | |
| 9 พัดลม 2 | |
| 10 สายบริดจ์พัดลม | |
| 11 แผ่นป้ายการเข้าถึงเครือข่าย Lenovo XClarity Controller |
มุมมองด้านบน: เลเยอร์ด้านล่าง
ภาพประกอบต่อไปนี้เป็นมุมมองด้านบนหลังจากถอดชุดขยาย ฝาครอบพัดลม และส่วนประกอบที่ถอดออกได้จากชั้นบนสุด

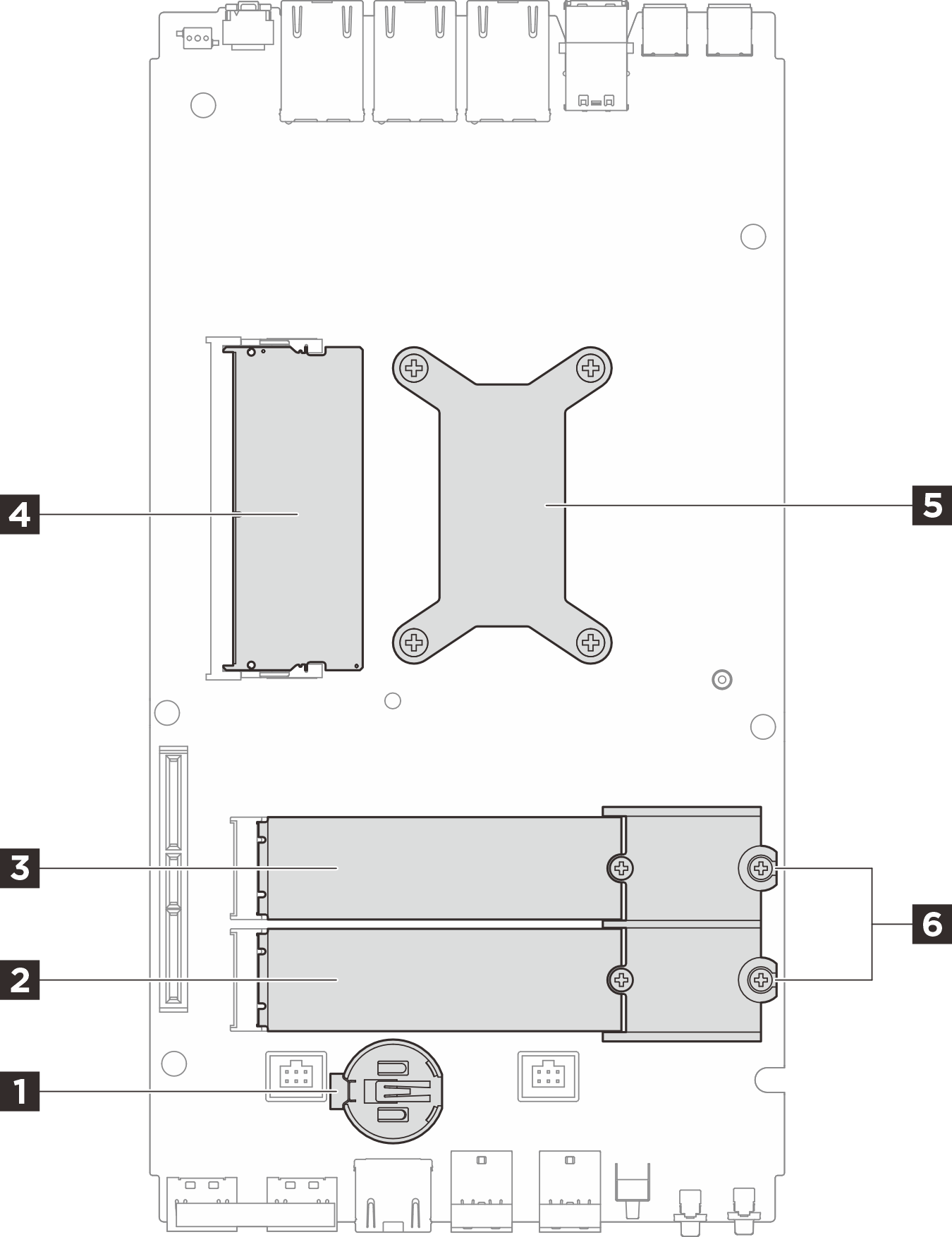

รูปที่ 2. มุมมองด้านบน: เลเยอร์ด้านล่าง
| 1 แบตเตอรี่ CMOS | 2 ช่องเสียบไดรฟ์ M.2 3 |
| 3 ช่องเสียบไดรฟ์ M.2 2 | 4 ช่องเสียบ DIMM 1 |
| 5 โปรเซสเซอร์และตัวระบายความร้อนของโปรเซสเซอร์ | 6 ตัวยึด M.2 (สำหรับประเภท 2280 เท่านั้น) |
