俯視圖
本節中的圖解提供伺服器俯視圖的相關資訊。
註
視配置而定，您的伺服器可能與圖例稍有不同。

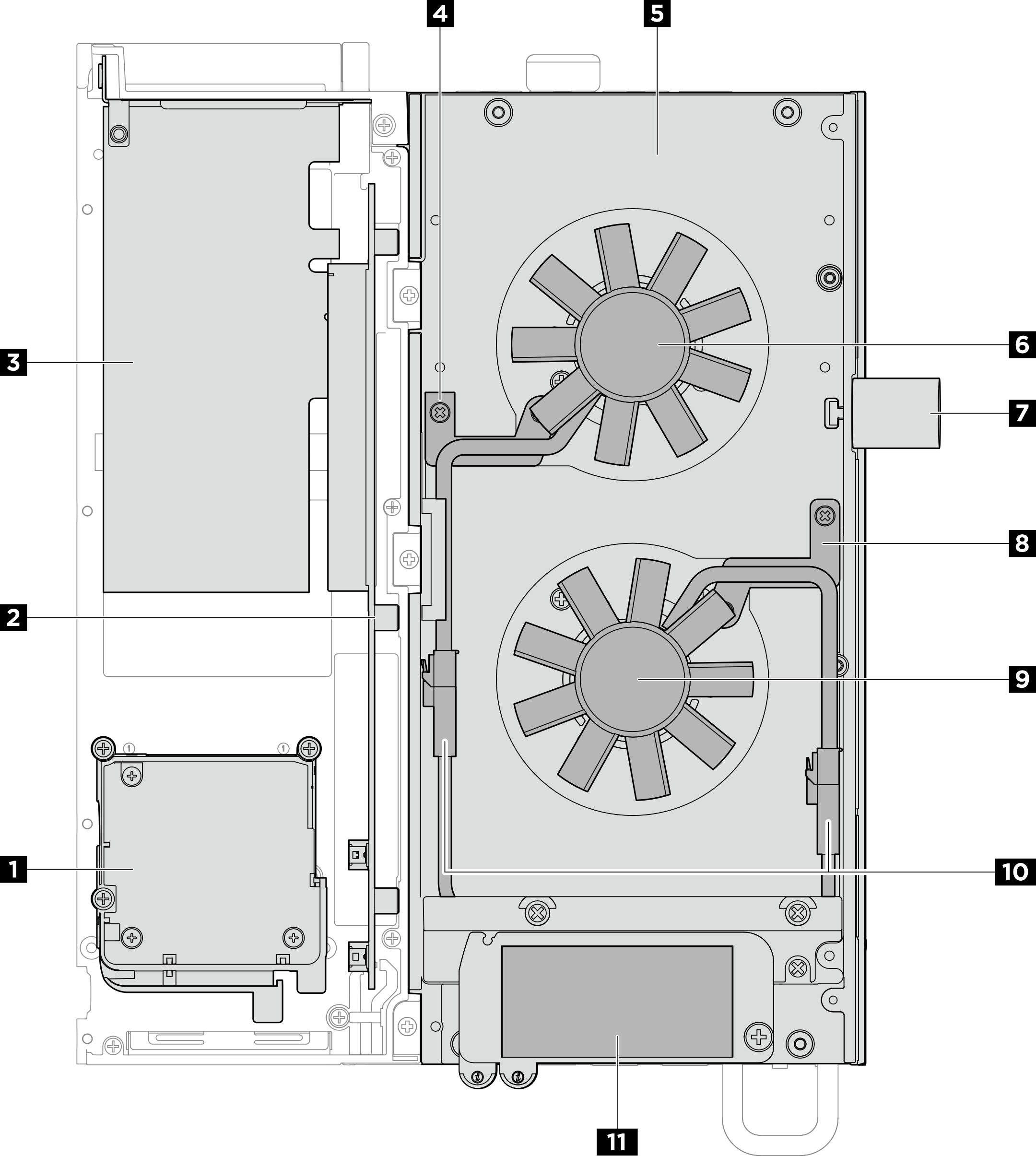

俯視圖：頂層
下圖是卸下風扇罩後的俯視圖。
圖 1. 俯視圖：頂層
| 擴充套件 | 伺服器 |
1
| 4 風扇橋接纜線托架 1 |
| 2 PCIe 擴充卡 | 5 上蓋 |
| 3 PCIe 配接卡 | 6 風扇 1 |
| 7 Kensington 安全鎖 | |
| 8 風扇橋接纜線托架 2 | |
| 9 風扇 2 | |
| 10 風扇橋接纜線 | |
| 11 Lenovo XClarity Controller 網路存取標籤 |

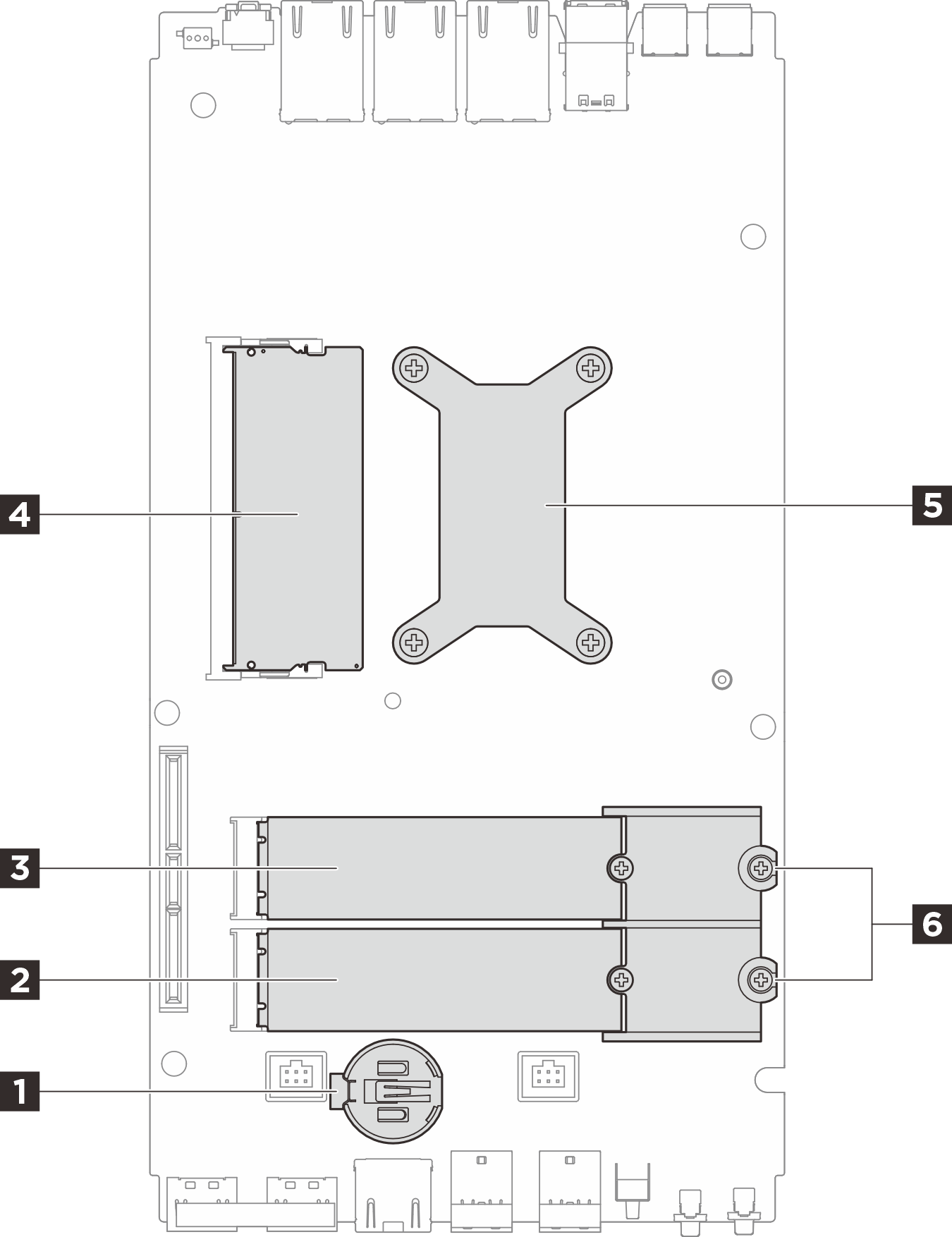

俯視圖：底層
下圖是卸下擴充套件、風扇罩和頂層的卸除式元件後的俯視圖。
圖 2. 俯視圖：底層
| 1 CMOS 電池 | 2 M.2 硬碟插槽 3 |
| 3 M.2 硬碟插槽 2 | 4 DIMM 插槽 1 |
| 5 處理器和處理器散熱槽 | 6 M.2 固定器（僅適用於機型 2280） |
