Vista superior
As ilustrações nesta seção fornecem informações sobre a vista superior do servidor.
Nota
Dependendo da configuração, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.
Visão superior: camada superior
A ilustração a seguir é a vista superior após a remoção da cobertura do ventilador.

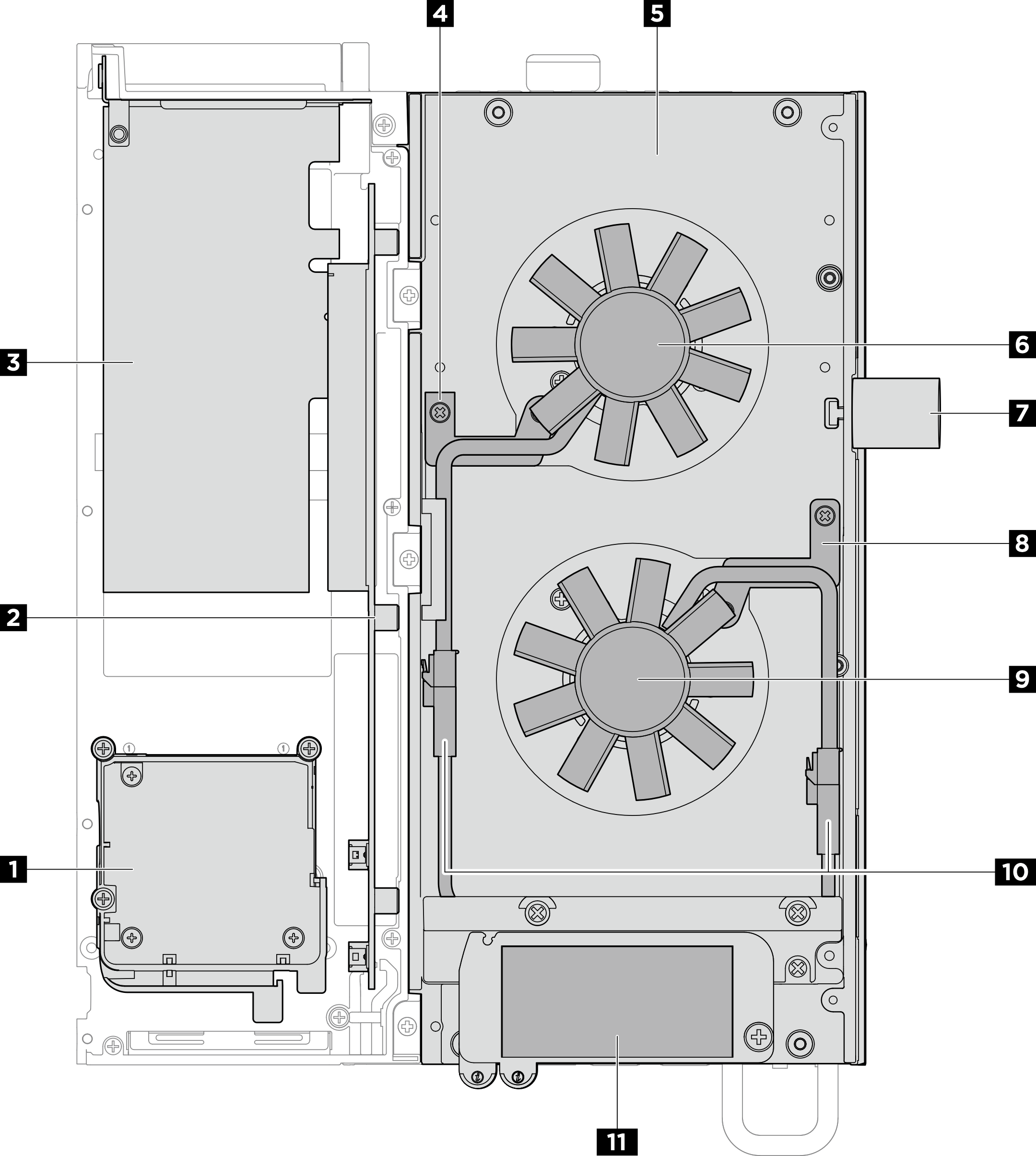

Figura 1. Visão superior: camada superior
| Kit de expansão | Servidor |
1
| 4 Suporte do cabo de ponte do ventilador 1 |
| 2 Placa riser PCIe | 5 Tampa superior |
| 3 Adaptador PCIe | 6 Ventilador 1 |
| 7 Trava Kensington | |
| 8 Suporte do cabo de ponte do ventilador 2 | |
| 9 Ventilador 2 | |
| 10 Cabos de ponte do ventilador | |
| 11 Etiqueta de acesso à rede do Lenovo XClarity Controller |
Visão superior: camada inferior
A ilustração a seguir é a vista superior após a remoção do kit de expansão, da cobertura do ventilador e dos componentes removíveis na camada superior.

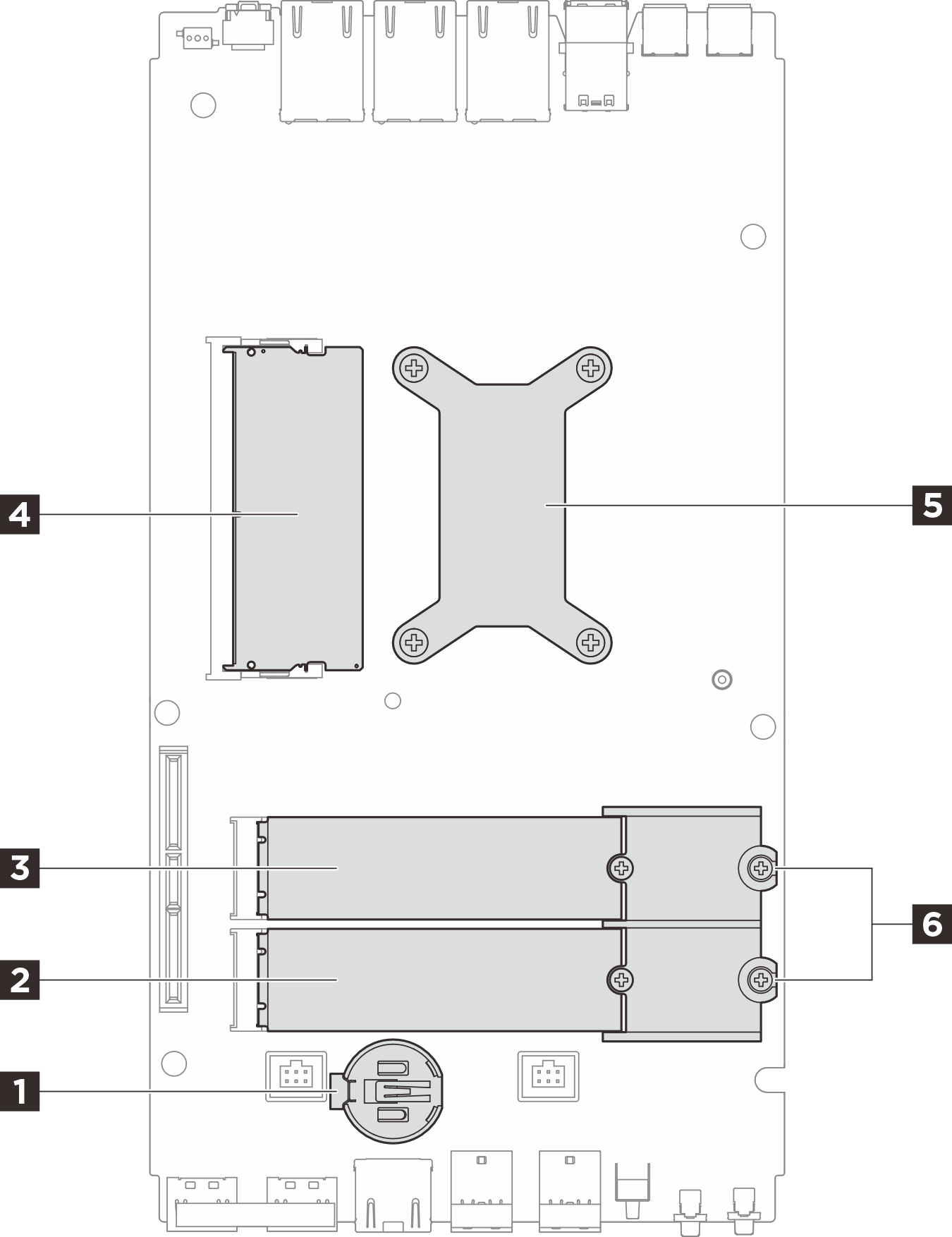

Figura 2. Visão superior: camada inferior
| 1 Bateria CMOS | 2 Slot 3 da unidade M.2 |
| 3 Slot 2 da unidade M.2 | 4 Slot DIMM 1 |
| 5 Processador e dissipador de calor do processador | 6 Suporte M.2 (somente para o tipo 2280) |
