Vista superior
Las ilustraciones de esta sección proporcionan información sobre la vista superior del servidor.
Nota
Según la configuración, el servidor puede ser levemente diferente de la ilustración.
Vista superior: capa superior
La siguiente ilustración es la vista superior después de quitar la cubierta del ventilador.

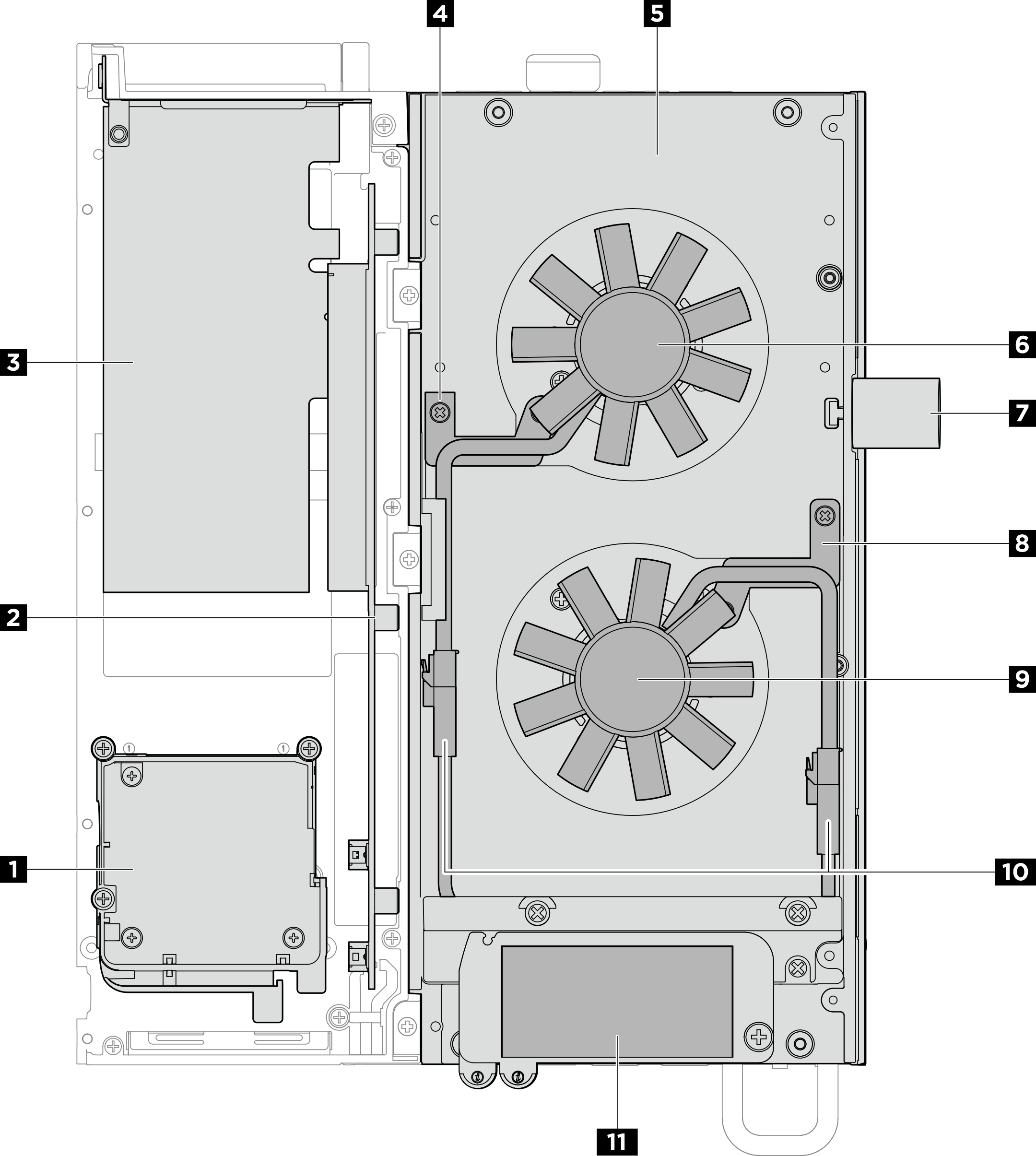

Figura 1. Vista superior: capa superior
| Kit de expansión | Servidor |
1
| 4 Soporte 1 para cable de puente de ventilador |
| 2 Tarjeta de expansión PCIe | 5 Cubierta superior |
| 3 Adaptador PCIe | 6 Ventilador 1 |
| 7 Candado Kensington | |
| 8 Soporte 2 para cable de puente de ventilador | |
| 9 Ventilador 2 | |
| 10 Cables del puente del ventilador | |
| 11 Etiqueta de acceso de red de Lenovo XClarity Controller |
Vista superior: capa inferior
La siguiente ilustración muestra la vista superior después de quitar el kit de expansión, la cubierta del ventilador y los componentes extraíbles de la capa superior.

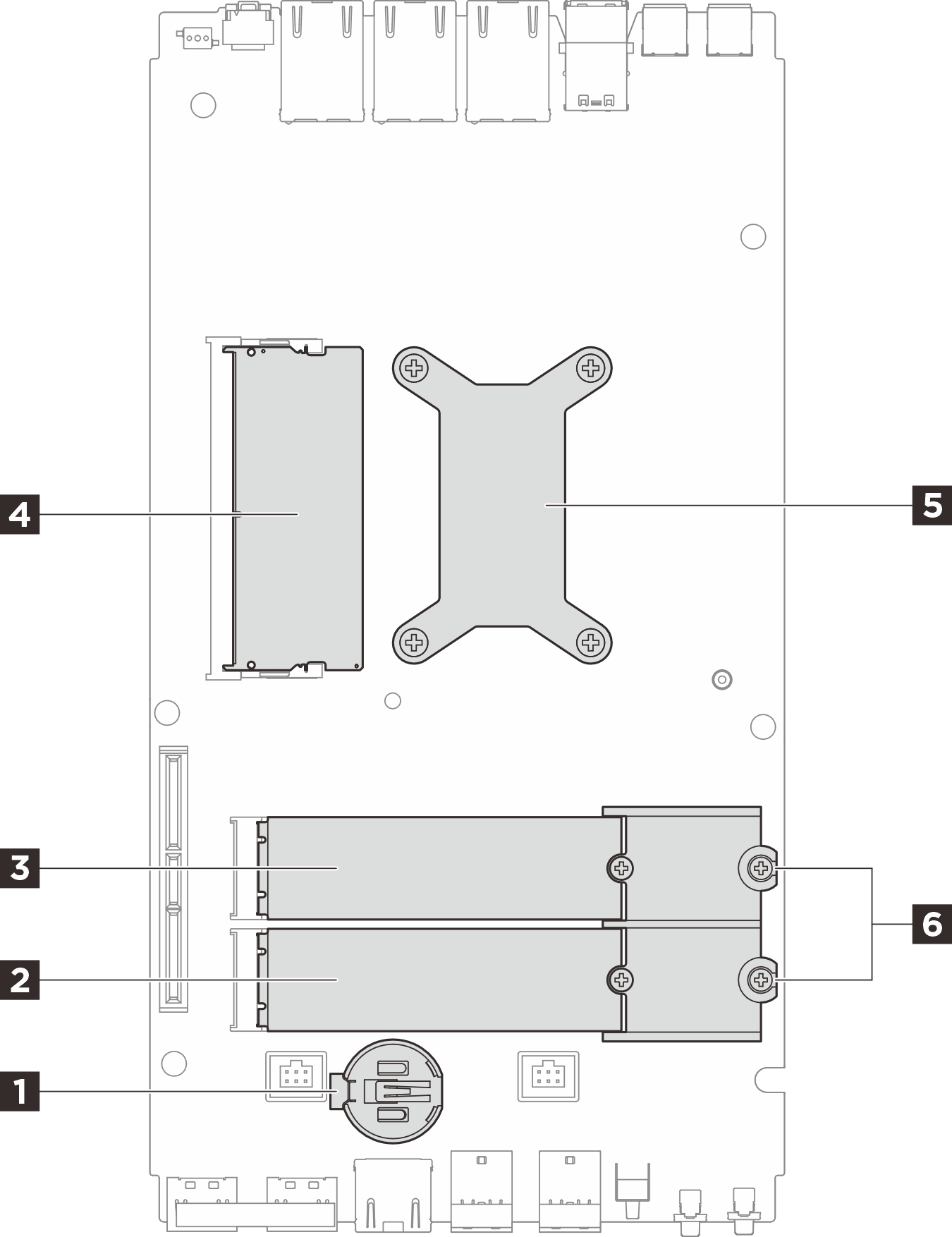

Figura 2. Vista superior: capa inferior
| 1 Batería CMOS | 2 Ranura 3 de unidad M.2 |
| 3 Ranura 2 de unidad M.2 | 4 Ranura 1 para DIMM |
| 5 Procesador y disipador de calor del procesador | 6 Soporte M.2 (solo para el tipo 2280) |
