Numeración de los ventiladores del sistema

Matriz de soporte del ventilador​

Tabla 1. Matriz de soporte del ventilador

Ubicación
Numeración	1 Ventilador 1	2 Ventilador 2	3 Ventilador 3	4 Ventilador 4	5 Ventilador 5	6 Ventilador 6
Nodo	√	√
Nodo con kit de expansión del adaptador Ethernet	√	√			√	√
Alojamiento 1U2N			√	√	√	√
Alojamiento 1U3N			√	√

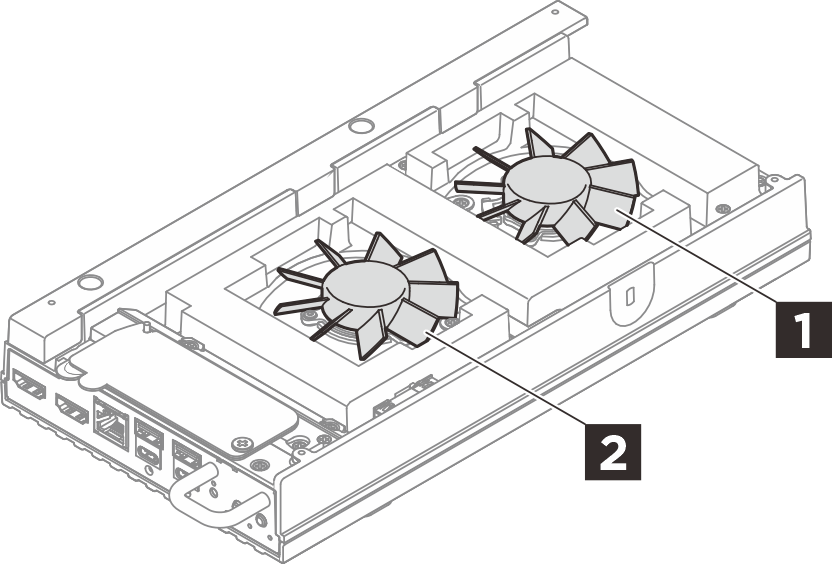

• 1 2 Módulo de ventilador del nodo: dos ventiladores 6513 sin intercambio en caliente para cada nodo.

• 3 4 Módulo de ventilador del alojamiento:

  • El alojamiento 1U2N admite hasta cuatro ventiladores 4028 sin intercambio en caliente, dos para cada nodo
  • El alojamiento 1U3N admite hasta seis ventiladores 4028 sin intercambio en caliente, dos para cada nodo

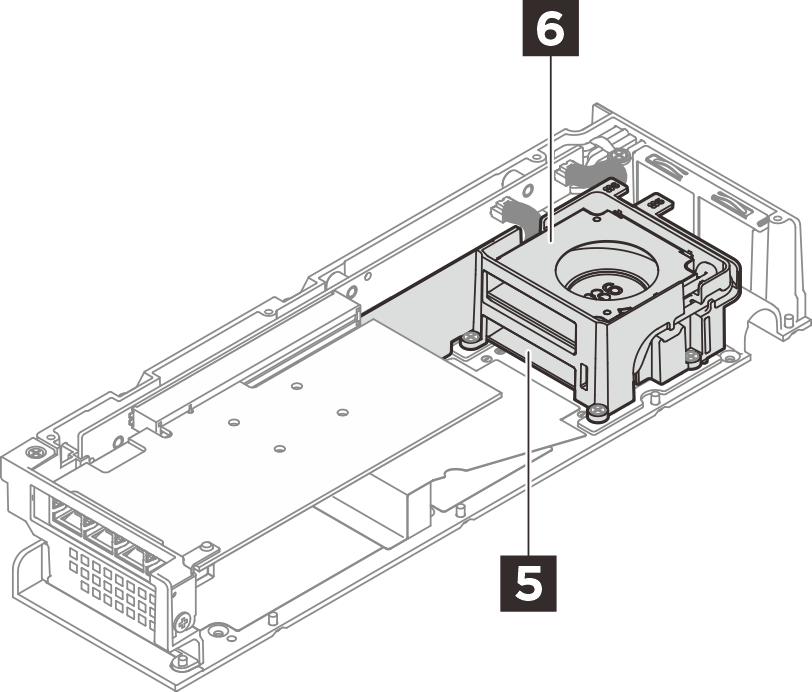

• 5 6 Módulo del ventilador del kit de expansión: el kit de expansión del adaptador Ethernet admite dos ventiladores sopladores 5010.
