システム・ファンの番号付け

このセクションには、SE100 のシステム・ファンの番号が記載されています。システム・ファンの番号を理解すれば、システムにファンを正しく取り付けて構成できます。

ファン・サポート・マトリックス​

表 1. ファン・サポート・マトリックス
位置





番号1 ファン 12 ファン 23 ファン 34 ファン 45 ファン 56 ファン 6
ノード√√
イーサネット・アダプター拡張キット付きノード√√  √√
1U2N エンクロージャー  √√√√
1U3N エンクロージャー  √√
注
ノードをエンクロージャーに取り付ける前に、ノードがエンクロージャーに干渉しないように、ノードからファン 1 および 2 を取り外してください。

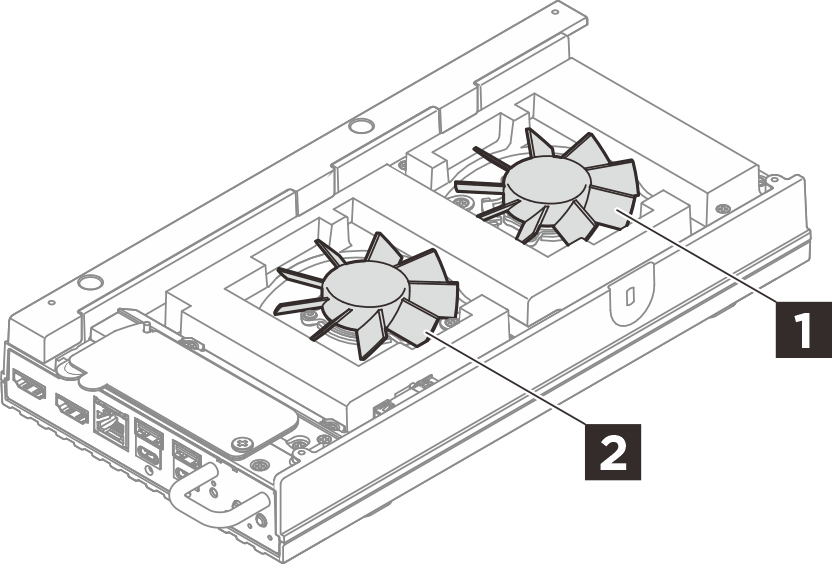

  • 1 2 ノード・ファン・モジュール: ノードごとに 2 個の 6513 非ホット・スワップ・ファン。

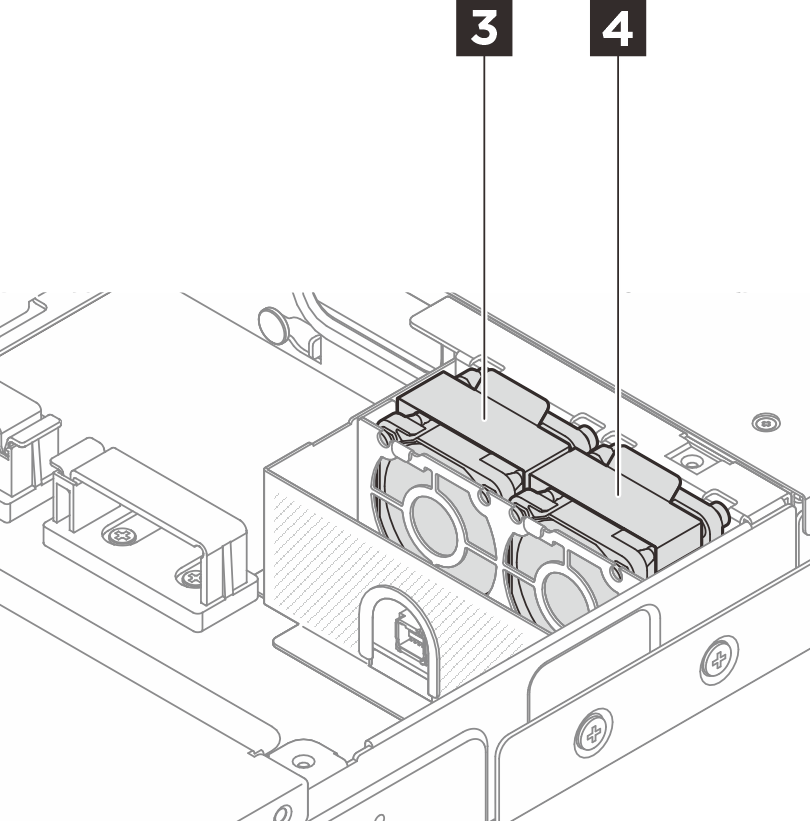

  • 3 4 エンクロージャー・ファン・モジュール:
    • 1U2N エンクロージャーは、最大 4 個の 4028 非ホット・スワップ・ファン (ノードごとに 2 個) をサポートします
    • 1U3N エンクロージャーは、最大 6 個の 4028 非ホット・スワップ・ファン (ノードごとに 2 個) をサポートします

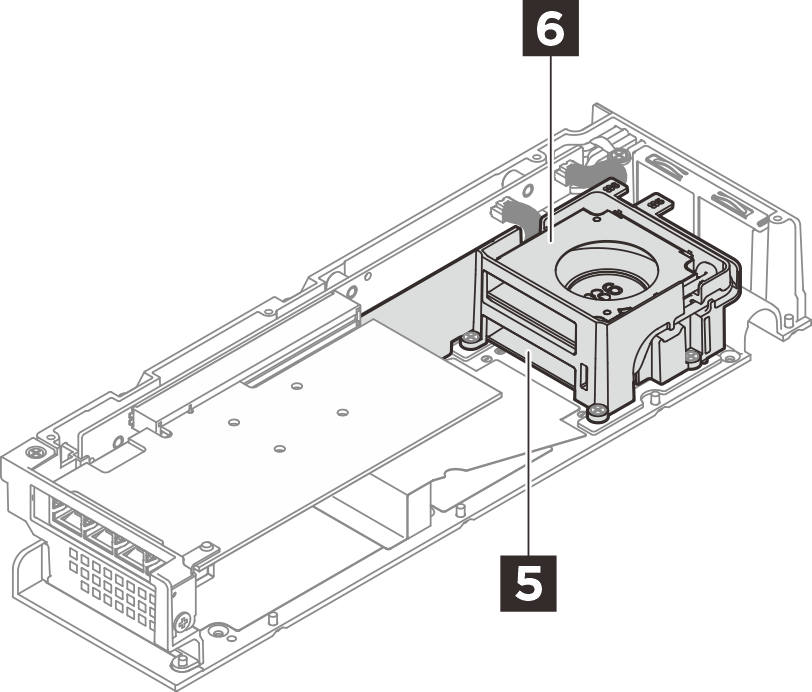

  • 5 6 拡張キット・ファン・モジュール: イーサネット・アダプター拡張キットは、2 個の 5010 ブロワー・ファンをサポートします。
